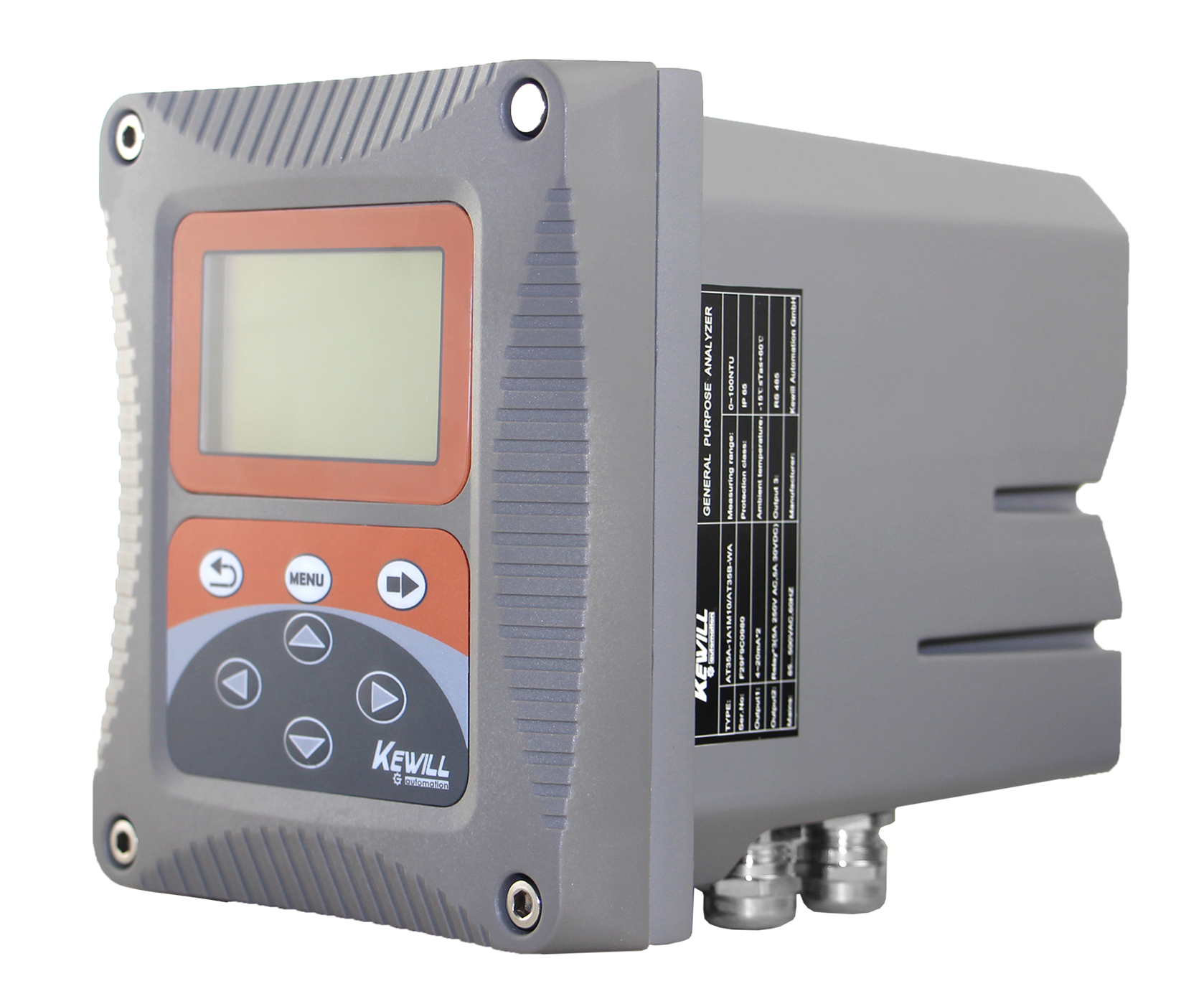

AC35电导率在线分析仪
类型： 电导率在线分析仪
特点： 具有良好的重复性及稳定性...
应用： 自来水、市政污水、水产养殖等行业的电导率监测；各种工业生产过程用水和污废水处理各工艺过程的电导率在线...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
电导传感器是玻璃铂电极。仪表测量原理是在样品溶液内放入两个盘片(电导片)，在两个盘片上加一个电压就能测出电流。一般来说，电压是正弦波形式的。电导率是由欧姆公式根据电压和电流值确定的。
特点
●具有良好的重复性及稳定性
●清洗活化简单，且平衡速度较快;
●自动温度补偿功能
●数字化传感器，抗干扰能力强，传输距离远;
●标准数字信号输出，特殊无变送器工矿可实现和其他设备的集成和组网;
●传感器现场安装方便快捷，实现即插即用;
●设置了可视化的警报系统提供重要的告警功能;
●英汉显示可切换，汉化使用更便捷。
应用
自来水、市政污水、水产养殖等行业的电导率监测;
各种工业生产过程用水和污废水处理各工艺过程的电导率在线监测。

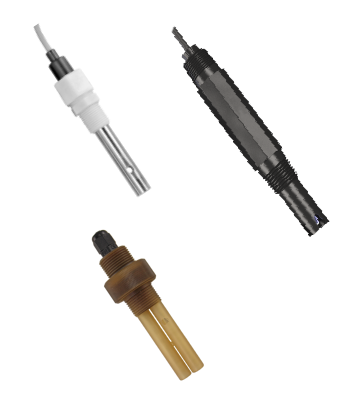

传感器技术参数

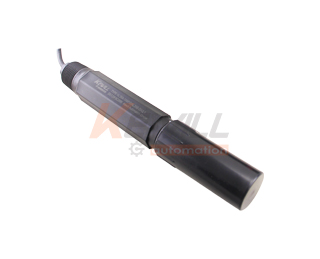

| A型 | |||||
| 压力范围： | ≤6bar | ||||
| 测量环境温度： | 0...80℃ | ||||
| 响应时间： | ≤10秒（达到终点值95%）（经搅拌后） | ||||
| 测量范围： | 10-2,000 μs/cm（电极常数k=1.0）（量程可定制） | ||||
| 主体材质: | 黑色聚丙烯外壳，玻璃铂电极 | ||||
| 测量精度： | ±1.5%（FS） | ||||
| 电缆长度： | 标准：6米，最大可延长至20米 | ||||
| 尺寸： | 直径30mm*长度195mm | ||||
| 重量： | 0.2KG | ||||
| 防水等级： | IP68/NEMA6P | ||||

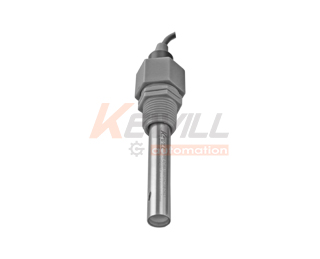

| B型 | ||||
| 电导池： | 两极式 | |||
| 温度补偿： | NTC10K | |||
| 介质温度： | 0到50℃ | |||
| 测量范围： | 0.1~200 μs/cm（电极常数k=0.1） | |||
| 0.5~2000 μs/cm（电极常数k=1.0;量程可定制） | ||||
| 主体材质: | 主体材料316L，测量部件316L，安装部件ABS | |||
| 存储环境： | 温度：-20到60℃，湿度：≤90%RH（无冷凝） | |||
| 传感器尺寸： | 直径12.8mm*长度123mm | |||
| 耐压： | ≤3bar | |||
| 防护等级： | IP68/NEMA6P | |||
| 电缆长度： | 5米，最多可延长至30米 | |||

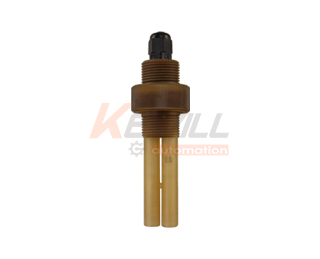

| C型 | ||||
| 电导池： | 两极式 | |||
| 温度补偿： | NTC10K | |||
| 介质温度： | 0到50℃ | |||
| 测量范围： | 20~20000 μs/cm（电极常数k=10） | |||
| 主体材质： | 主体材料聚砜，测量部件铂金极片，安装部件ABS | |||
| 存储环境： | 温度：-20到60℃，湿度：≤90%RH（无冷凝） | |||
| 传感器尺寸： | 直径23.3mm*长度123mm | |||
| 耐压： | ≤3bar | |||
| 防护等级： | IP68/NEMA6P | |||
| 电缆长度： | 5米，最多可延长至30米 | |||
变送器技术规格
| 电 源 | |||||||||||||
| 交流供电： | AC220V、50HZ | ||||||||||||
| 直流供电： | DC24V | ||||||||||||
| 主要材料： | PA66+GF25+FR（上盖）铝合金喷塑（下壳） | ||||||||||||
| 存储温度： | -20~70℃ | ||||||||||||
| 操作温度： | -15~60℃ | ||||||||||||
| 防水等级： | IP65/NEMA4X | ||||||||||||
| 尺 寸： | 145mm*125mm*162mm（长*宽*高） | ||||||||||||
| 重 量： | 1.3KG | ||||||||||||
| 显示输出： | 128*64图形点阵液晶，带LED强背光可阳光直射下操作 | ||||||||||||
| 输 出： | 两路4...20mA模拟输出（电导率1 + 电导率2 或 电导率 + 温度），程序设定响应参数及对应范围,最大负载500欧姆 | ||||||||||||
| 继 电 器： | 设置三路继电器，程序设定响应参数及响应值 | ||||||||||||
| 数字通信： | 配MODBUS RS485通信功能，可实时传输测量值 | ||||||||||||

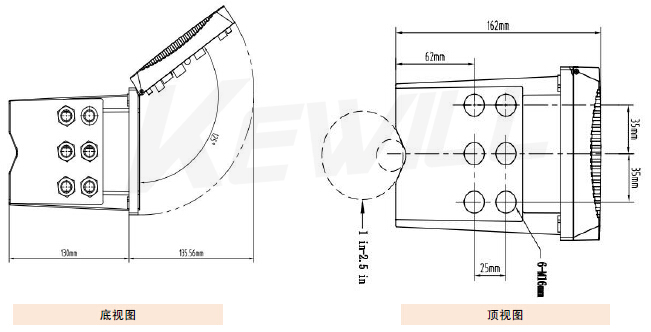

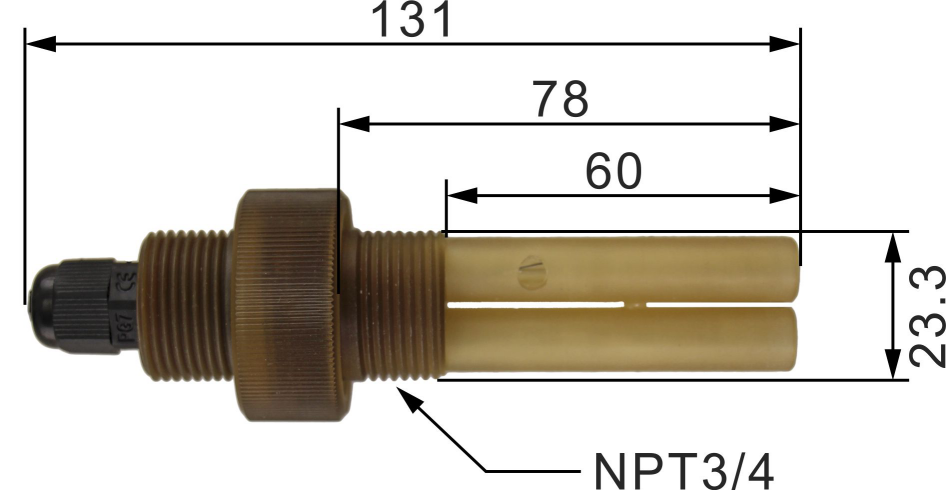

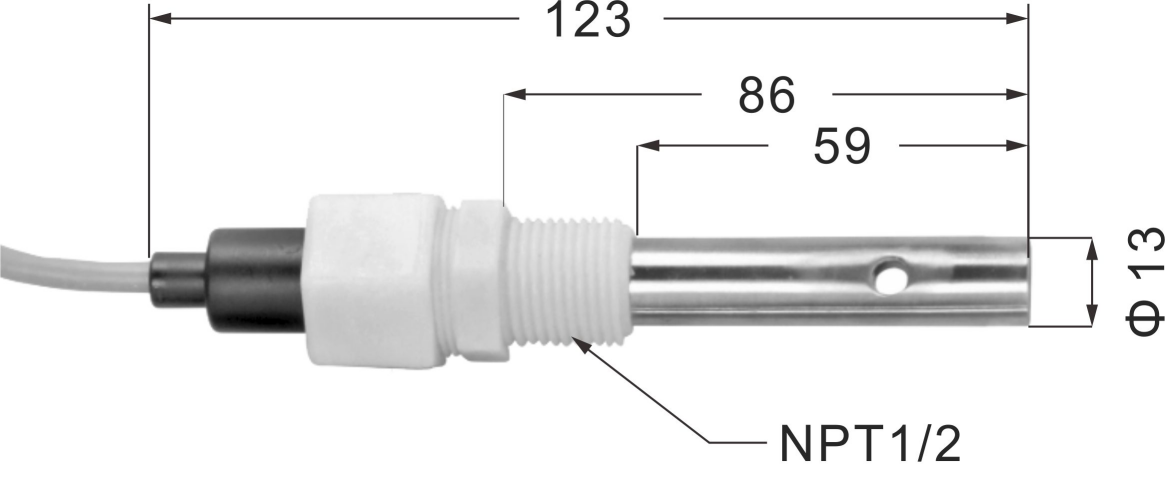

电导率在线分析仪传感器尺寸图

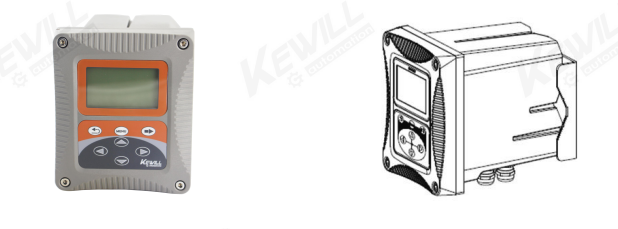

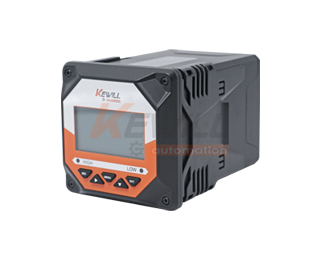

电导率在线分析仪变送器
电导率在线分析仪操作示意图
电导率在线分析仪显示示意图
通讯功能
| MODBUS-RTU | ||||||||||
| 波特率 | 4800 | 9600 | 19200 | 38400 | ||||||
| 数据位 | 8位 | |||||||||
| 奇偶检验 | 无 | |||||||||
| 停止位 | 1位 | |||||||||
| 存储器名 | 存储器地址 | 数据类型 | 长度 | 读/写 | 功能码 | |||||
| 电导值 | 00 | 浮点型 | 2 | 读 | 03 | |||||
| 温度 | 02 | 浮点型 | 2 | 读 | 03 | |||||

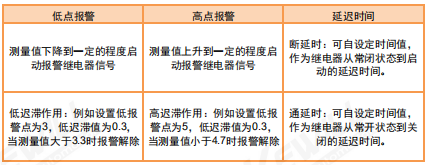

报警功能

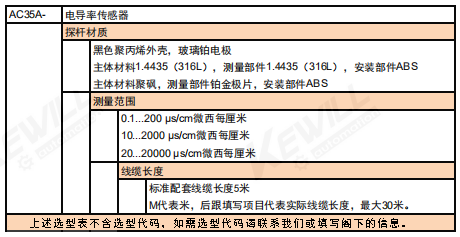

传感器选型表

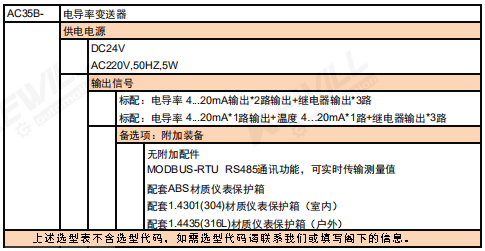

变送器选型表
