FU分体外夹式超声波流量计
类型：
特点： ●新建大型管道无实流校验参数时最优选择 ●可测量非导电液体 ●DN15~DN60...
应用： 广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
通过检测流体流动时对超声束(或超声脉冲)的作用，以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成，只需将传感器粘贴在管道表面即可完成各种液体的流量测量，与其它类型流量计它无需断管断流，安装便捷。
应用
广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测
特点
●新建大型管道无实流校验参数时最优选择
●可测量非导电液体
●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成
●无流动阻扰测量，无管道压力损失
●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常
●支持热量测量，配接温度传感器，可实现热量测量。
●支持SD卡存储器，可实现数据的存储。
技术参数
| 原理： | 超声波时差原理 |
| 精度： | 优于±1% |
| 显示： | 可连接2×10背光型或者2×20字符型液晶显示器 |
| 信号输出： | 1路继电器输出 |
| 信号输入： | 3路4~20mA电流输入,精度0.1%, 可采集温度、压力、液位等信号并显示（限FU30A） 可连接三线制PT100铂电阻，实现热量测量 |
| 数据接口： | 隔离RS485串行接口，支持MODBUS协议 |
| 管材： | 钢、铸铁、铜、铝、等，允许有内衬 水泥管、PVC、玻璃钢 |
| 直管段： | 上游10D，下游5D,距泵出口30D(D为应用管管径) |
| 管内径： | 15~100mm（适配KU1，KUH1传感器） 50~700mm（适配KU2，KUH2传感器） 300~6000mm（适配KU3，KUH3传感器） |
| 温度： | 主机﹣20~60℃；传感器:﹣30~160℃ |
| 湿度： | 主机85%RH；流量传感器:可浸水工作，水深﹤2m(注:传感器灌胶后) |
| 电源： | DC8~36V或AC85~264V |
| 功耗： | 1.5W |
| 温度： | ﹣30~160℃ |
| 浊度： | 10000ppm且气泡含量小 |
| 流速： | 0~±10m/s |
| 适用介质： | 水/海水/预处理过的污水/酸液/碱液/酒精，饮料/油类 |

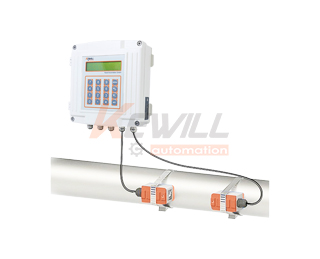

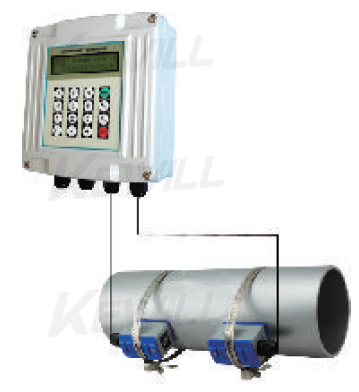

测量组成图
安装无需断流，无压力损失， 安装维修方便
配接夹装温度传感器，可以管外测量温度，实现热量(冷量)计量

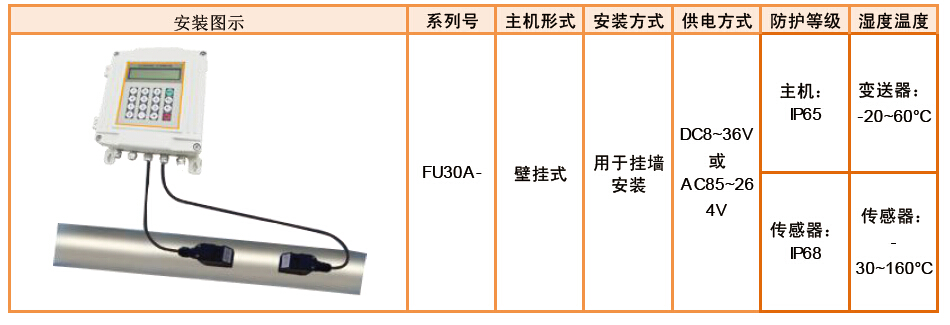

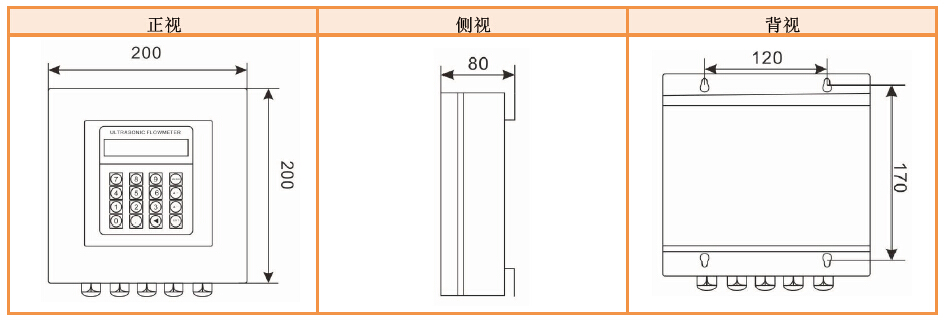

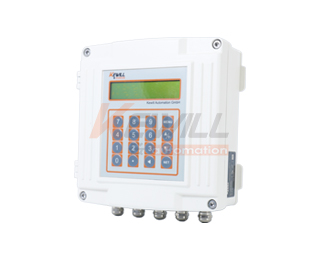

FU30A-壁挂式

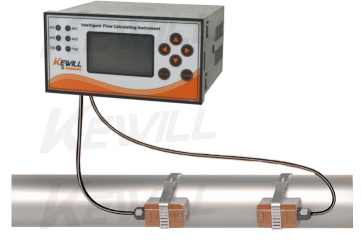

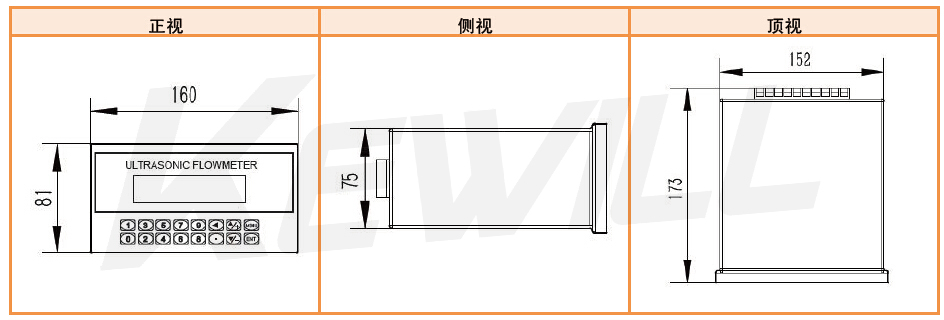

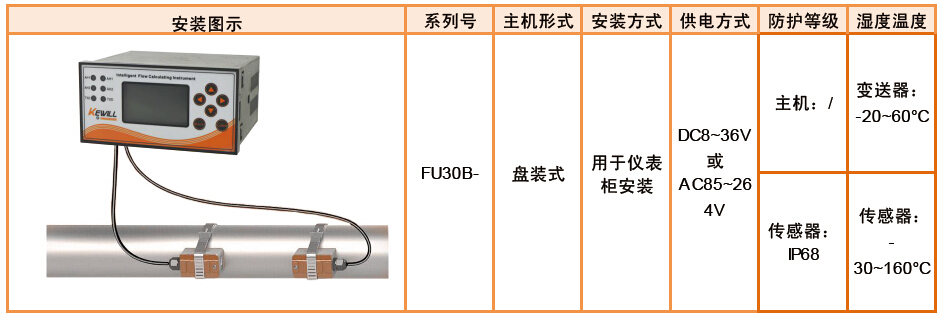

FU30B-柜内盘装式

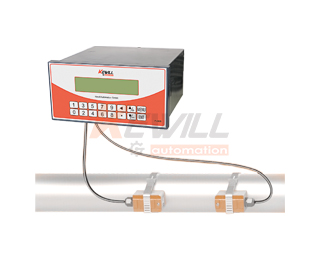

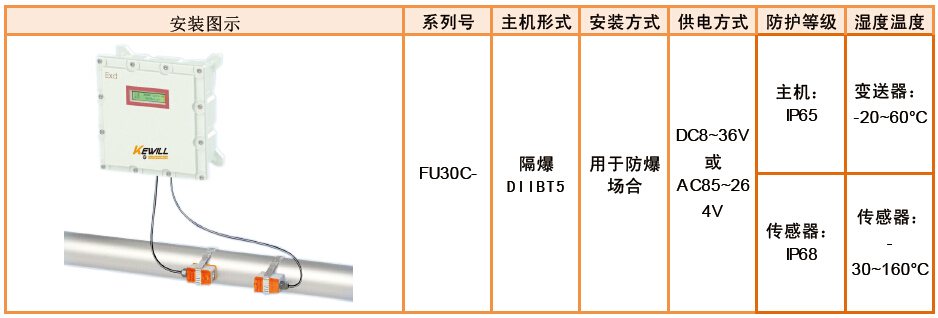

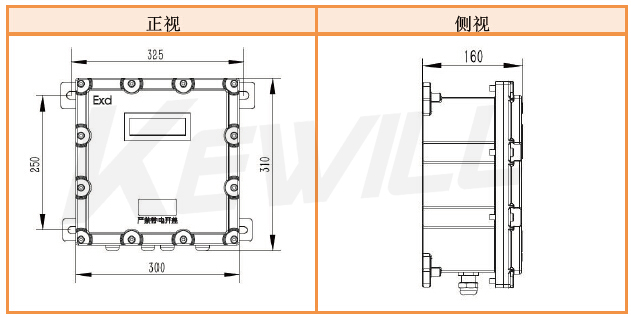

FU30C-柜内盘装式

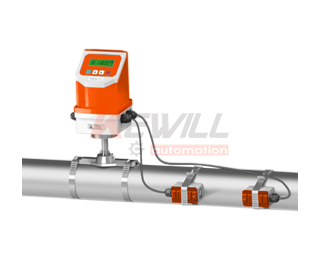

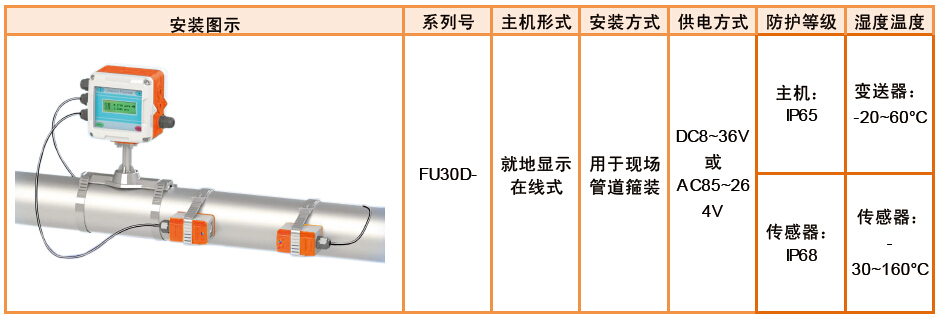

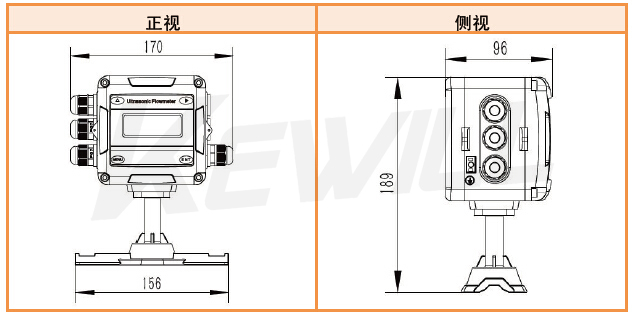

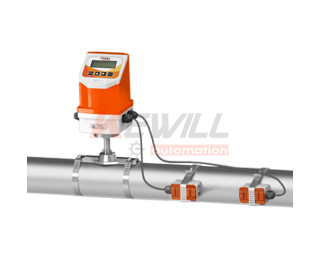

FU30D-就地在线式

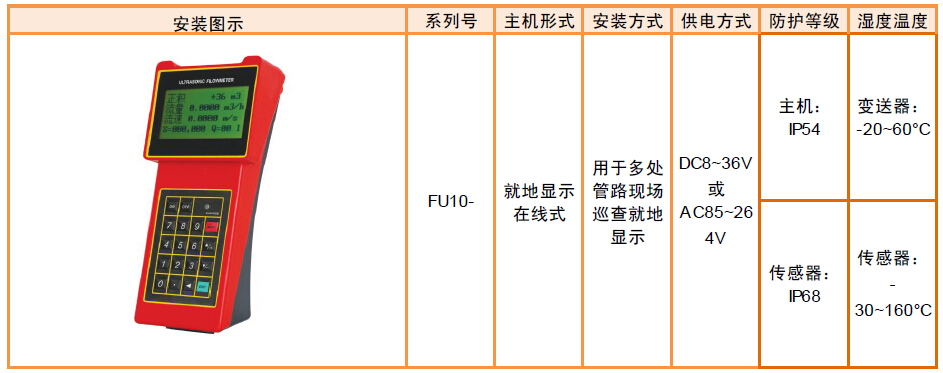

FU10-手持式

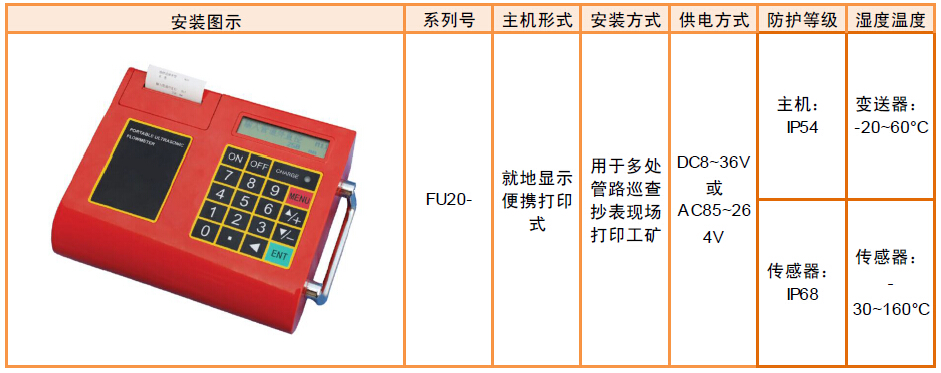

FU20-便携打印式

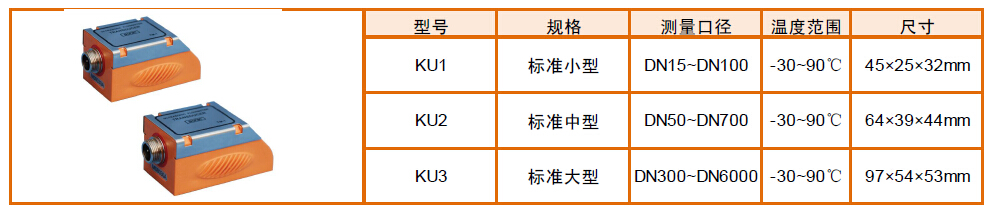

标准型流量传感器

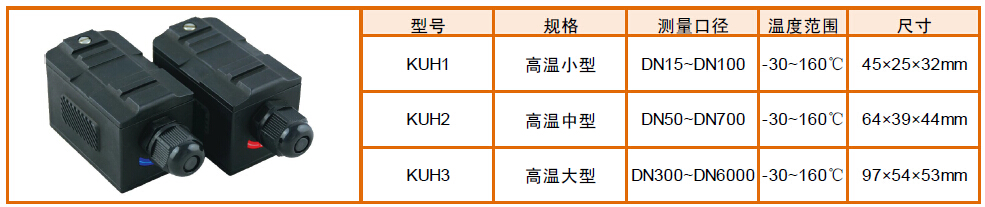

高温型流量传感器

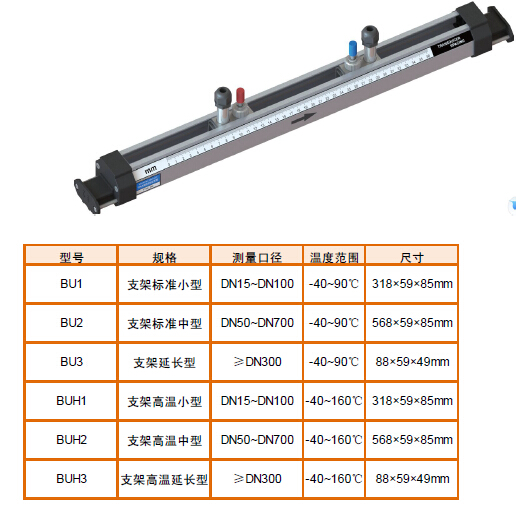

支架型流量传感器
选型表
| FU10- | 手持式外夹超声波流量计 | ||||
| FU20- | 便携打印式外夹超声波流量计 | ||||
| FU30A- | 壁挂分体外夹式超声波流量计 | ||||
| FU30B- | 盘装分体外夹式超声波流量计 | ||||
| FU30C- | 分体外夹式超声波流量计（防爆功能型） | ||||
| 流量传感器 | |||||
| 标准小型DN15~DN100 | |||||
| 标准中型DN50~DN700 | |||||
| 标准大型DN300~DN6000 | |||||
| 高温小型DN15~DN100 | |||||
| 高温中型DN50~DN700 | |||||
| 高温大型DN300~DN6000 | |||||
| 支架标准小型DN15~DN100 | |||||
| 支架标准中型DN50~DN700 | |||||
| 支架延长型DN300~DN6000 | |||||
| 支架高温小型DN15~DN100 | |||||
| 支架高温中型DN50~DN700 | |||||
| 支架高温延长型≥DN300 | |||||
| 信号线缆长度 | |||||
| 标配5米线缆（每组含2根5米线缆） | |||||
| 单位为米（X代表现场需要线缆长度） | |||||
| （特殊备选项）VARIO | |||||
| SD卡数据存储器与计算机读取软件（FU30系列可选） | |||||
| IP68高防护仪表防护箱（便携型） | |||||
| IP65仪表主机防护箱（固定型耐火塑料款） | |||||
| IP65仪表主机防护箱（固定型304不锈钢款） | |||||
| （冷热量测量特殊备选项）VARIO | |||||
| 外贴式温度传感器(适用无保温层金属管道) | |||||
| 插入式温度传感器 | |||||
| 带压安装插入式温度传感器 | |||||
| 小口径温度传感器 | |||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||
