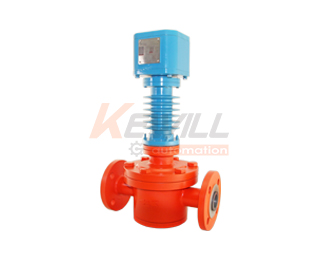

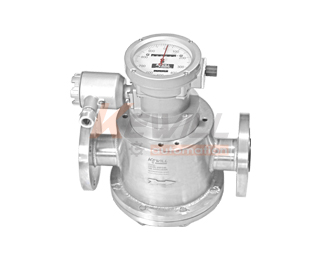

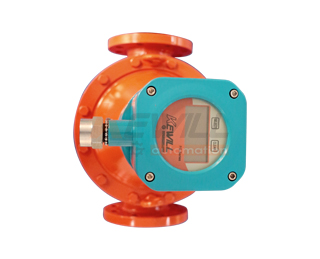

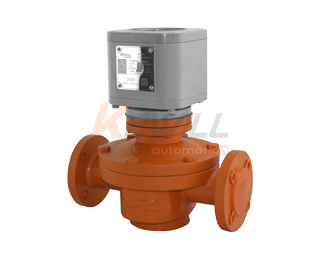

FG系列高温高粘型椭圆齿轮流量计
类型： 在线法兰式
特点： DN10～DN200管径全适应，3000（mPa.s）高粘度介质轻松测量，可耐300°C高温。
应用： 适用于沥青、石油、液压油等重油介质。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理
由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是绝对密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
结构
椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。变送器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。
应用
适用于沥青.润滑油.植物油.柴油.石油.渣油.煤油.机油.汽油.重油.燃料油.导热油.原油.轻油.绝缘油.液压油.等多种油产品。
技术参数
| 公称通径:（mm） | DN10～DN200 | |||
| 被测液体粘度: | 2～3000（mPa.s） | |||
| 防护等级: | IP65（特殊订制IP68） | |||
| 重复性误差: | 测量值的±0.2、±0.5 | |||
| 精度等级: | 0.2，0.5%级 | |||
| 被测介质温度: | 常温型： -20～60℃ | |||
| 高温型： +60℃～200℃ | ||||
| 超高温型：220℃ | ||||
| 额定工作压力:（高压可定制） | 铸铁：≤1.6MPa | |||
| 不锈钢：≤1.6MPa或2.5MPa | ||||
| 铸钢：≤2.5MPa（4MPa，6.5MPa可选） | ||||
| 供电电源: | DC24V或3.6V电池 | |||
| 消耗总功率: | 小于20W | |||
| 环境温度: | 零下40～＋60℃ | |||
| 相对温度: | 5%～95% | |||
| 输出信号: | 脉冲信号或者4－20mA电流信号 | |||
| 电流输出: | 负载电阻 | 0～10mA：0～1.5kΩ | ||
| 4～20mA：0～750 Kω | ||||
| 数字频率输出: | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA | |||

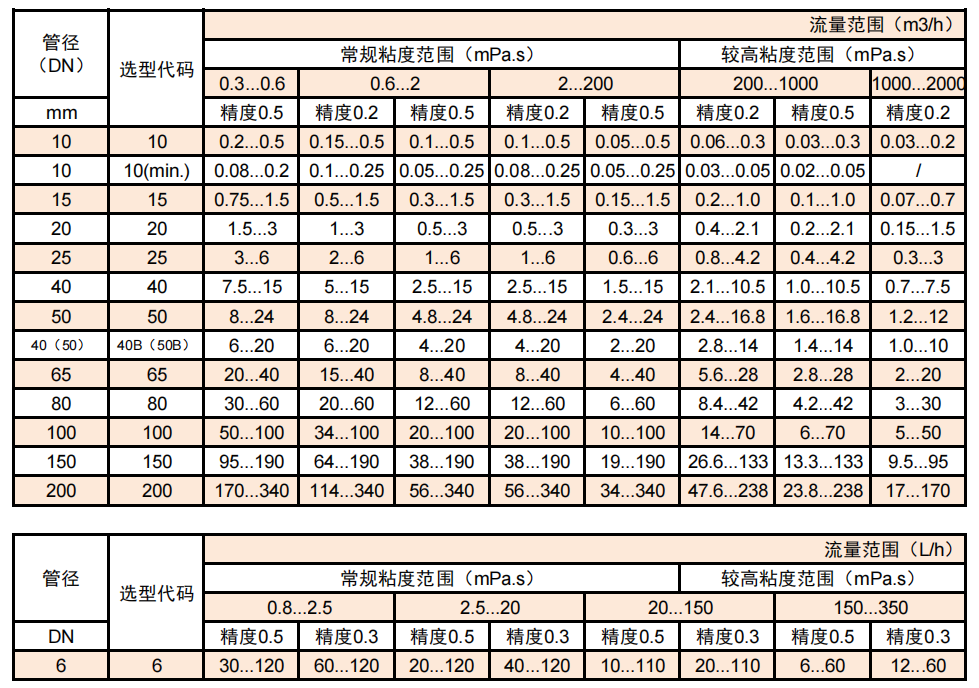

口径与流量参数表(表一)

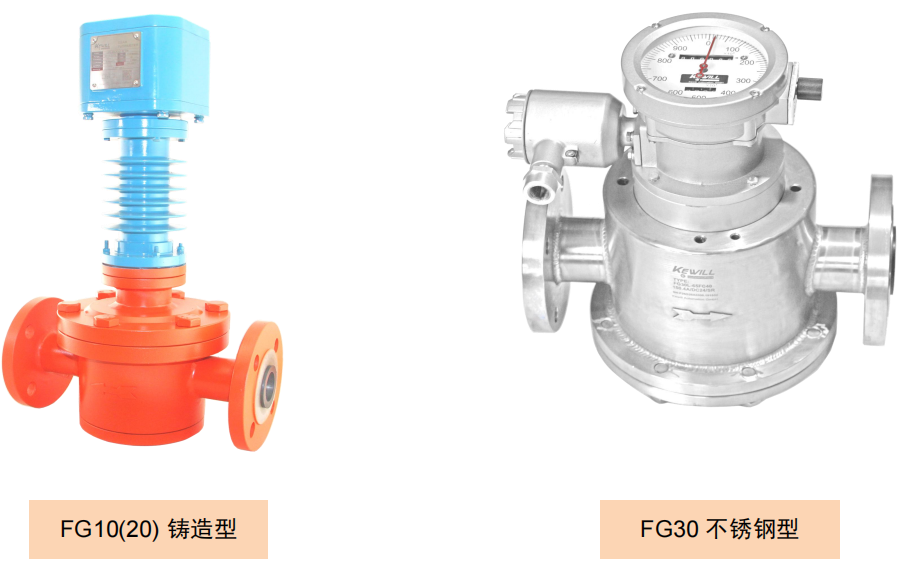

结构材质与耐压等级
| 型号 | 统称材质 | 壳体材质 | 齿轮 | 轴与轴承 | 耐压Mpa |
| FG10- | 铸铁 | 铸铁 | 不锈钢1.4301(304) &铝合金 | 不锈钢轴承 | 1.6MPa |
| FG20- | 铸钢 | 铸钢 | ≤DN50,6.3MPa; ≥DN65,4.0MPa; ≥DN150,2.5MPa | ||
| FG30L- | 不锈钢1.4301(304) | 不锈钢1.4301(304) | ≤DN50,2.5MPa; ≥DN65,1.6MPa | ||
| FG30K- | 不锈钢1.4435(316L) | 不锈钢1.4435(316L) | 1.4435(316L) |

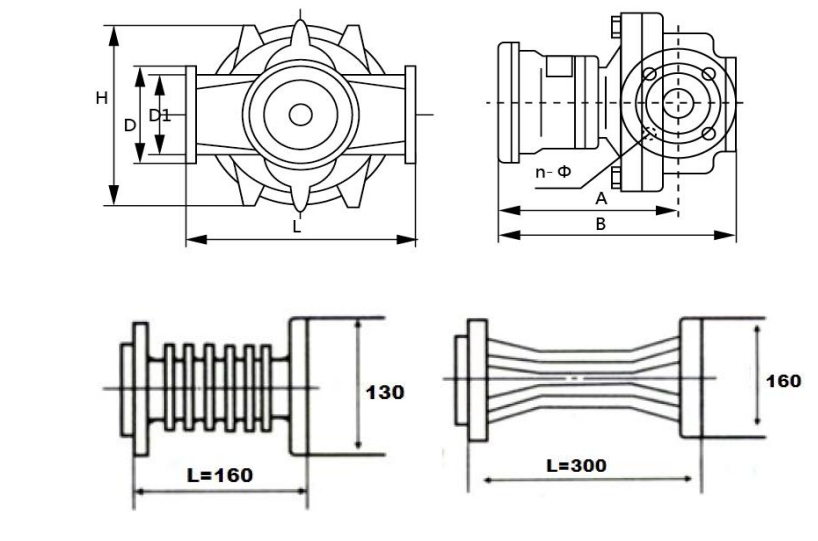

外形参数表
1.铸钢型外形尺寸
| 公称通经 | L | H | A | B | D | D1 | N(个) | Φ | 重量 | |||||||
| 15 | 200 | 138 | 180 | 232 | 105 | 75 | 4 | 14 | 12 | |||||||
| 20 | 250 | 164 | 160 | 220 | 125 | 90 | 4 | 18 | 18 | |||||||
| 25 | 300 | 202 | 185 | 252 | 135 | 100 | 4 | 18 | 22 | |||||||
| 40 | 300 | 202 | 208 | 293 | 165 | 125 | 4 | 23 | 27 | |||||||
| 50 | 384 | 262 | 312 | 394 | 175 | 135 | 4 | 23 | 66 | |||||||
| 80 | 450 | 337 | 332 | 452 | 210 | 170 | 8 | 23 | 118 | |||||||
| 100 | 555 | 442 | 310 | 478 | 250 | 200 | 8 | 25 | 210 | |||||||
| 150 | 540 | 510 | 347 | 557 | 300 | 250 | 8 | 26 | 260 | |||||||
| 200 | 650 | 650 | 476 | 720 | 36 | 310 | 12 | 26 | 430 | |||||||
| 2.不锈钢型外形尺寸 | ||||||||||||||||
| 公称通经 | L | H | A | B | D | D1 | N(个) | Φ | 重量 | |||||||
| 10 | 170 | 100 | 167 | 216 | 90 | 60 | 4 | 14 | 7 | |||||||
| 15 | 200 | 120 | 172 | 228 | 95 | 65 | 4 | 14 | 11 | |||||||
| 20 | 230 | 150 | 225 | 238 | 105 | 75 | 4 | 14 | 17 | |||||||
| 25 | 280 | 195 | 232 | 246 | 115 | 85 | 4 | 14 | 21 | |||||||
| 40 | 260 | 178 | 265 | 349 | 145 | 110 | 4 | 18 | 24 | |||||||
| 50 | 260 | 178 | 265 | 349 | 160 | 125 | 4 | 18 | 24 | |||||||
| 65 | 365 | 260 | 319 | 436 | 180 | 145 | 4 | 18 | 60 | |||||||
| 80 | 420 | 305 | 324 | 459 | 200 | 160 | 8 | 18 | 82 | |||||||
| 100 | 515 | 400 | 373 | 554 | 220 | 180 | 8 | 18 | 127 | |||||||
| 150 | 540 | 515 | 397 | 607 | 280 | 240 | 8 | 23 | 280 | |||||||
| 200 | 650 | 650 | 397 | 646 | 340 | 295 | 12 | 23 | 435 | |||||||
PS:铸铁、铸钢高温型椭圆齿轮流量计外形尺寸：DN15~DN25，A、B尺寸按上述表格数据加160mm散热延伸管：DN40~DN80，A、B尺寸按上述表格尺寸加300mm散热延伸管，其余尺寸同上述表格相应尺寸。(介质温度>100°C时选项需考虑此项)
示意图
选型表
| FG10- | 铸铁通用型齿轮流量计 | ||||||||
| FG20- | 铸钢通用型齿轮流量计 | ||||||||
| FG30L- | 不锈钢齿轮流量计.1.4301(304) | ||||||||
| FG30K- | 不锈钢齿轮流量计.1.4435(316L) | ||||||||
| 适用管径 | |||||||||
| DN10-DN200(mm)详见选型代码表 | |||||||||
| 连接方式 | |||||||||
| 法兰型连接 | |||||||||
| 外螺纹连接 | |||||||||
| 被测液体粘度 | |||||||||
| 0.3~0.6mpa.s | |||||||||
| 0.6~2mpa.s | |||||||||
| 2~200mpa.s | |||||||||
| 200~1000mpa.s | |||||||||
| 1000~2000mpa.s | |||||||||
| 被测介质温度 | |||||||||
| 常温型 -20~60℃ | |||||||||
| 高温型 60~220℃ | |||||||||
| 精度等级 | |||||||||
| 0.5级 | |||||||||
| 0.25级 | |||||||||
| 0.2级 | |||||||||
| 耐压值 | |||||||||
| 详见参数备选项 如1.0=1MPa | |||||||||
| 信号类型 | |||||||||
| 脉冲信号 | |||||||||
| 4~20mA电流信号 | |||||||||
| 无信号 | |||||||||
| 备选项：就地显示系统 | |||||||||
| 机械字轮累积量显示单元（备选项） | |||||||||
| 机械字轮累积量显示单元+清零功能 | |||||||||
| 液晶数显单元（备选项） | |||||||||
| 保温夹套功能（易固化介质必须选择此项） | |||||||||
| 缩径扩径功能 | |||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||
