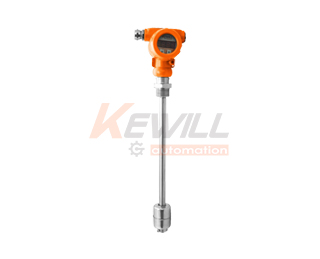

LV30D数显浮子液位计
类型： 液位计
特点： 开关点、模拟量起始点、输出功能、所有设定无需在现场完成
应用： 适用于小中型罐体的液位报警液位监控
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
数显浮子液位计原理
LV30D系列数显浮子液位计可同时具有模拟输出和开关量输出。磁性浮球随液位的变化不断触发检测杆中的磁簧开关，使得传感器的总电阻发生变化，改信号被变送器转换成标准电信号进行数字显示并输出4…20mA信号和开关信号。
数显浮子液位计特点
●表头可旋转360°
●最大测量范围：0…1500mm
●重复性好，重复精度可达±0.5%
●数字LED显示液位值及开关状态
●开关点、模拟量起始点、输出功能、所有设定无需在现场完成
●具有高可靠性，输出可直接用于PLC
数显浮子液位计应用
适用于小中型罐体的液位报警液位监控
适合于测量水，油类介质
用于密度≥0,75kg/cm³的液位测量，主要应用于废水/净水处理、
造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶
及塑胶、油压机械、化学制药等行业
数显浮子液位计技术参数
| 量程： | 见选型表 | |||||||||
| 最大压力： | 16bar | |||||||||
| 介质温度： | -20~75℃ | |||||||||
| 介质密度： | 0.75kg/cm³ | |||||||||
| 供电： | 24V±20%DC | |||||||||
| 空载电流： | 最大30mA | |||||||||
| 模拟输出： | 输出类型 4…20mA 模拟量输出 | |||||||||
| 负载 ≤500Ω | ||||||||||
| 材料： | 外壳-压铸铝 | |||||||||
| 导杆及浮球：不锈钢 | ||||||||||
| 分辨率： | ＜500mm;6.5mm | |||||||||
| ＞500mm;13mm | ||||||||||
| 防护等级： | IP65 | |||||||||
| 接线方式： | 端子接线 | |||||||||
| 材料： | 不锈钢 | |||||||||
| 过程连接： | 螺纹连接G2 | |||||||||
| 法兰连接DN40或者DN50 | ||||||||||
| 电气连接： | M12×1 4芯接插件 | |||||||||
| M12×1 5芯接插件（用于1模拟量+2开关量型） | ||||||||||
数显浮子液位计电气接线图
数显浮子液位计电气接线图
数显浮子液位计尺寸图
| 公称直径 | A | B | C | D | E | F | 螺栓尺寸 | 螺栓孔数量 | ||||
| DN | Th | n | ||||||||||
| 40 | 150 | 110 | 84 | 18 | 3 | 20 | M16 | 4 | ||||
| 50 | 160 | 125 | 99 | 18 | 3 | 20 | M16 | 4 | ||||
法兰标配DN40(DN50可选)以上尺寸单位均为mm
数显浮子液位计选型表
| LV30D- | 数显浮子液位计 | |||||||||||||||||
| 量程 | ||||||||||||||||||
| 300 | 0…1500mm （如工况需要300mm量程，选型代码300） | |||||||||||||||||
| 连接方式 | ||||||||||||||||||
| G2 | 接口螺纹G2 | |||||||||||||||||
| F40 | 法兰连接：DN40 | |||||||||||||||||
| F50 | 法兰连接：DN50 | |||||||||||||||||
| 输出 | ||||||||||||||||||
| 1A | 一路模拟量输出+二路开关量 | |||||||||||||||||
| 浮球尺寸与应用介质 | ||||||||||||||||||
| 1 | Φ52*52*Φ15 不锈钢1.4435 比重0.5g/cm³，水 油 弱酸 弱碱，-20~75°C | |||||||||||||||||
| LV30D- | 300 | G2 | 1A | 1 | ←选型示例 | |||||||||||||
