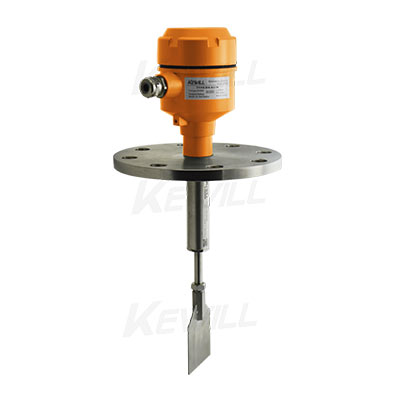

RM系列阻旋式料位开关
类型： 料位开关
特点： 具有机械过载保护，当叶片承受过重的负荷时，马达回转机构会自动打滑，保护不受损坏。
应用： 塑料业：粉尘、颗粒、颗粒团等
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
阻旋式料位开关原理
阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
阻旋式料位开关特点
具有机械过载保护，当叶片承受过重的负荷时，马达回转机构会自动打滑，保护不受损坏。
独特的油封设计可防止粉尘沿轴渗入。
扭力稳定可靠，且扭力大小可以调整。
阻旋式料位开关应用
塑料业：粉尘、颗粒、颗粒团等
建筑业：石灰石、泡沫聚苯乙烯、型沙、尿素、水泥、石膏、碎石
食品业：奶粉、面粉、盐、糖、矿物、药草、稻谷
纸/纸浆业：木条、木屑等
化工业：橡胶、涂料、泡沫
钢铁业：铁矿石、煤、焦炭、沙、熔融。
阻旋式料位开关技术参数
| 供电电源： | 24V DC | 消耗功率： | 3W | |||||||||||
| 220V AC | 工作温度： | 普通型：60℃ | ||||||||||||
| 工作压力： | 常压 | 高温型：≤200℃ | ||||||||||||
| 触点容量： | 250V AC, 5A SPDT | 转速： | 1R.P.M. | |||||||||||
| 扭力： | 0.5～1.0kg cm | 电气接口; | M20×1.5 | |||||||||||
| 开关长度： | 90～2000mm | 接液材质： | 不锈钢 | |||||||||||
| 接线盒材质： | 铝合金 | |||||||||||||
阻旋式料位开关安装示意图
阻旋式料位开关安装示意图
①防止进料的防护板
②足够的安装调试空间
③水平安装时的角度
④低位料位口下方的探头防护板
阻旋式料位开关选型表
| RM- | 阻旋式料位开关 | ||||||
| 款式类型 | |||||||
| 螺纹标准型 | |||||||
| 法兰标准型 | |||||||
| 法兰长型 | |||||||
| 法兰加长型 | |||||||
| 螺纹耐温型 | |||||||
| 结构形式 | |||||||
| 普通型 | |||||||
| 轴保护管型 | |||||||
| 轴长可调型 | |||||||
| 过程连接 | |||||||
| 法兰型DN65 | |||||||
| 法兰型DN80 | |||||||
| 螺纹连接式G1 | |||||||
| 供电电源 | |||||||
| DC24V | |||||||
| AC220V | |||||||
| (特殊备选型）VARIO | |||||||
| 叶片标准 | |||||||
| 叶片可折叠款（便于安装） | |||||||
| 镰刀叶片型 | |||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||
