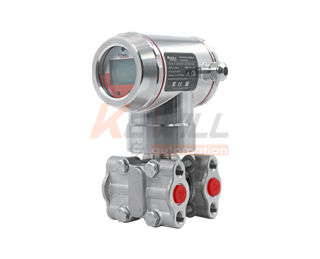

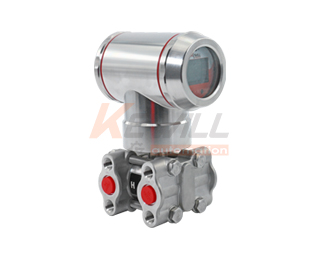

PE-TF系列差压变送器
类型： 差压变送器
特点： 零点，量程均现场可调
应用： 主要用于工业流程控制，通过选择不同的膜片可适用于多种工况，如腐蚀性、高温型，易结晶，易堵塞，高粘度的...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构

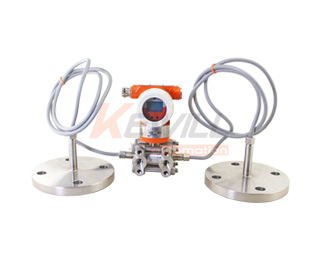

PE-TF差压变送器用于测量液体，气体和蒸汽的压力。PET差压/压力变送器带上远传密封装置后，就成为PETF远传差压变送器，其仍具有PET差压/压力变送器的各种特点。
主要特点
●零点，量程均现场可调
● 4-20mA输出带HART通讯协议
●高精度，稳定性好。
●高静压，抗过压强
●重复性好，自带温度补偿。
●可用于腐蚀性，高温型，易结晶和堵塞的介质测量
●标准配置HART通讯协议
●具有防爆的功能
●阻尼可调
应用
适用于多种恶劣的工况。
主要用于工业流程控制，通过选择不同的膜片可适用于多种工况，如腐蚀性、高温型，易结晶，易堵塞，高粘度的介质测量。
适合于测量水，油，气类介质。
应用于钢厂，电厂，航空，煤炭，泥浆，矿浆，造纸，食品机械等行业。
技术规格
| 量程： | 详见参数表 | 正负迁移： | 最大正迁移量为测量范围上限值（URL）与测量 |
| 输出： | 二线制4-20mA直流信号上叠加HART数字信号 | 量程之差；最大负载迁移量为URL | |
| 精度： | 0.2级，0.5级可选 | 出错报警： | 自诊断程序检查出故障，模拟输出高于20.8mA |
| 温度影响： | ≤±0.45%/55℃ | 或低于3.8mA报警，高/低标志通过HART通讯调整 | |
| 静压影响： | ±0.1%/7MPa（零位），±0.2%/7MPa（量程） | 阻尼常数： | 电气阻尼为0-32s，可按0.1s间隔调整。 |
| 稳定性： | 六个月内不超过变送器精度 | 工作温度： | 电子线路：-30…85℃，敏感元件；见远传装置 |
| 量程误差： | ±0.25%输入读数，（通过调整校正） | 灌充液体特性表 | |
| 安装位置影响： | 当传感器膜片不是垂直时，可能产生不大于 | 介质温度： | 见远传装置灌充液体特性表 |
| 0.24Kpa的零位系统误差，此误差可通过调零校正 | 存储温度： | -40…125℃ | |
| 震动影响； | ±0.1%最大量程限值 | 相对湿度： | 5%-98% |
| 电源影响： | 小于输出量程0.0055%V | 防护等级： | IP65 |
| 静压与过载极限： | 12…30VDC | 结构材料： | 电气外壳为铝合金，其余零件材料详见选型表 |
| 负载： | 电路板的最大负载电阻R：R=（V-10.5）/0.0236， | 防爆等级： | Exd IICT6 |
| 式中R为最大负载电阻Ω；V供电电压 | 电气连接： | M20 1.5螺孔，用以连接电缆管 | |
| 启动时间： | 5Sec | 重量： | 约10kg（不包含附件） |
| 刷新时间： | 0.25Sec | ||
| 量程和零位调整： | 通过按键调整或采用HART通讯调整 | ||
注：URL为测量范围上下限
| 远传装置灌充液特性表 | ||||||||||||||||
| 代号 | 灌充液 | 温度范围 | 比重g/（cm3） | 温度膨胀系数 | 25℃时粘度（mPa.S） | |||||||||||
| – | 200系列硅油 | -40至149℃ | 0.965 | 0.00108 | <20 | |||||||||||
| S | 高温硅油 | -15至315℃ | 1.07 | 0.00053 | 40-50 | |||||||||||
| F | 氟油 | -45至205℃ | 1.85 | 0.000864 | 65 | |||||||||||
接线图
标准量程代码表
| 标准量程 | 代码 |
| -100…0KPa | NB0 |
| 0…1.6KPa | GB1.6 |
| 0…5KPa | GB5 |
| 0…7.5KPa | GB7.5 |
| 0…10KPa | GB10 |
| 0…20KPa | GB20 |
| 0…40KPa | GB40 |
| 0…100KPa | GB100 |
| 0…200KPa | GB200 |
| 0…700KPa | GB700 |
| 0…1000KPa | GB1000 |
| 0…2500KPa | GB2500 |
| 0…5000KPa | GB5000 |
| 0…10000KPa | GB10000 |
标准量程代码表
| 标准量程 | 代码 |
| 0…1.6KPa | AB1.6 |
| 0…5KPa | AB5 |
| 0…7.5KPa | AB7.5 |
| 0…10KPa | AB10 |
| 0…20KPa | AB20 |
| 0…40KPa | AB40 |
| 0…100KPa | AB100 |
| 0…200KPa | AB200 |
| 0…700KPa | AB700 |
| 0…1000KPa | AB1000 |
| 0…2500KPa | AB2500 |
| 0…5000KPa | AB5000 |
| 0…10000KPa | AB10000 |
注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0…15lKPa.可将量程写为GB15，负压-1…0bar。可将量程代码写为NB0
按键操作说明(标定时)
| LCD显示 | 说明 |
| OPEN | 按键开锁，同时按下<Z>和<S>键5秒钟以上，便可开锁。 |
| PV=0 | PV清零：将变送器之间置于大气压上,按键开锁后, |
| 同时按下Z>和<S>键2秒钟以上,便可将当前PV值 | |
| 设为0 | |
| PVER | 如果当前PV值与0值的偏差超出50%FS以上，PV值清 |
| 零无效 | |
| LSET | 按键调零：对变送器施加零点压力，按下<Z>键2秒钟 |
| 变送器输出4.000mA电流，完成调零操作。 | |
| HSET | 按键调满：对变送器施加满点压力，按下<S>键2秒钟， |
| 变送器输出20.000mA电流，完成调满操作 | |
| OK | 变送器数据恢复：先按住Z键，再接通变送器电源，继 |
| 续按住Z键5秒钟以上，显示OK，则说明已将变送器数据 | |
| 恢复到出厂时状态，松开按键即可。 | |
| FAIL | 显示FAIL，则说明未对变送器进行数据备份，无法将 |
| 变送器数据恢复到出厂状态 |
选型表
| PE-TF- | 远传标准智能差压变送器系列 | |||||||||
| PE-TF2- | 远传智能高静压差压变送器系列 | |||||||||
| PE-TF3- | 远传智能压力变送器系列 | |||||||||
| PE-TF4- | 远传智能绝对压力变送器系列 | |||||||||
| 量程范围 | ||||||||||
| 0…7.5Kpa | ||||||||||
| 0…40Kpa | ||||||||||
| 0…250Kpa | ||||||||||
| 0…1000Kpa | ||||||||||
| 0…25000Kpa | ||||||||||
| 0…10000Kpa | ||||||||||
| 4…20mA/带HART协议 | ||||||||||
| 触点容量 | ||||||||||
| 0.2级 | ||||||||||
| 0.5级 | ||||||||||
| 接口螺纹 | ||||||||||
| 1/4NPT内螺纹 | ||||||||||
| 报警设定区间 | ||||||||||
| 主体：316不锈钢 | ||||||||||
| 隔离膜片 | ||||||||||
| 316不锈钢 | ||||||||||
| 哈氏合金C-276 | ||||||||||
| 蒙乃尔 | ||||||||||
| 钽 | ||||||||||
| 法兰 | ||||||||||
| 一个法兰（标准DN50，其他可定制） | ||||||||||
| 两个法兰（标准DN51，其他可定制） | ||||||||||
| 防护 | ||||||||||
| 标准型 | ||||||||||
| 隔爆型 | ||||||||||
| 本安型 | ||||||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||||||
