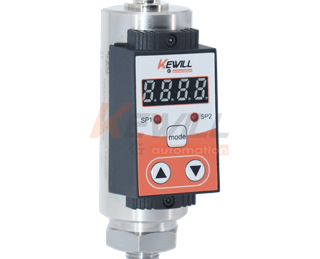

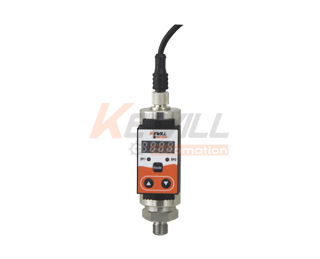

KCP10压力控制器集压力测量，LED显示输出、控制于一体化智能数显压力测控产品该产品为全电子结构，一体化就地显示当前压力测量值，输出4-20mA或RS485数字信号同时可按键设定PNP或NPN开关量。
特点
窗口数显当前测量值(4位)
多按键设定各类参数(
压力预设开关点和开关动作延时功能
开关输出功能可选(迟滞功能，窗口功能)
显示窗口面可330°旋转
应用
气液两用型，适用于：泵控制、储罐监测、液位控制、过滤器堵塞、监控、泄漏监控，也可广泛用于液压和气动场合：如机械设备和过程控制。
技术参数
| 量程 | -1~0bar |
| 0-1000bar | |
| 精度 | 显示精度±0.1%F.S |
| 控制精度±0.1%F.S | |
| 稳定性±0.1%F.S | |
| 显示 | 4位数码管% |
| 显示范围：-1999~9999 | |
| 电源 | DC24V±20% |
| 最大功耗＜1W | |
| 负载容量＜24V 1.2A | |
| 开关类型 | PNP |
| 开关寿命 | ＞100万次 |
| 相应时间 | ≤5ms |
| 介质温度 | -20~80°C |
尺寸图
电气连接
为了防止电磁干扰的影响应注意以下事项： ●采用屏蔽线 ●线路连接长度合理
标准量程代码表(单位bar)
| 标准量程 | 表压代码 | 绝压代码 | 标准量程 | 表压代码 | 绝压代码 | |
| -1…0bar | GB0 | \ | 0…60bar | GB60 | AB60 | |
| 0…1bar | GB1 | AB1 | 0…100bar | GB100 | AB60 | |
| 0…2bar | GB2 | AB2 | 0…160bar | GB160 | AB160 | |
| 0…5bar | GB5 | AB5 | 0…160bar | GB200 | AB200 | |
| 0…10bar | GB10 | AB10 | 0…400bar | GB400 | AB400 | |
| 0…25bar | GB25 | AB25 | 0…600bar | GB600 | AB600 |
选型表
| KCP10- | 压力控制器（变送器+开关） | ||||
| 测量范围 | |||||
| 表压（量程见量程代码表此项为常规应用选型）（*） | |||||
| 绝压（量程见量程代码表） | |||||
| 过程连接外螺纹 | |||||
| G1/4 | |||||
| G1/2 | |||||
| M20X1.5 | |||||
| 输出信号类型 | |||||
| 2路开关量输出(NPN信号) | |||||
| 2路开关量输出(PNP信号) | |||||
| 2路开关量(PNP)+1路4-20mA模拟量输出 | |||||
| 2路开关量(NPN)+1路4-20mA模拟量输出 | |||||
| 2路开关量(PNP)+RS485 | |||||
| 2路开关量(NPN)+RS485 | |||||
| 电气连接 | |||||
| M12×1 多芯接插件(2米接插线缆:M2）另有5米，10米备选） | |||||
| 赫斯曼端子接头(DIN43650) | |||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | |||||
备注：*号标注为快速交货型或现货常备款
