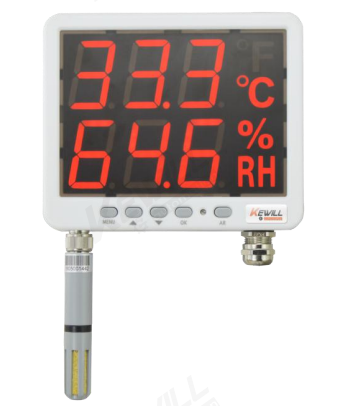

TKH30 室内壁挂温湿度变送器图片
原理，结构
TKH30多功能温湿度变送器是一款高性能工业用温湿度变送器,适应各种高要求的工业场合。该产品采用高精度传感器，测量精度高,抗干扰能力强,保证了产品的优异测量性能。
特点
超大LED一体化显示,
远距离可视
多电源、多重信号输出多电源、多重信号输出
应用
适用于通讯机房、办公室、车间、微机房、实验室仓库、医院、档案馆、博物馆、暖通空调、楼宇自控等环境的温湿度测量。
传感器技术规格
| 注:以下各项参数如没特殊说明,均在25℃条件下 | |||
| 量程与精度 | |||
| 温度量程范围： | -40~80℃ | ||
| 湿度量程范围： | 1~99.9%RH | ||
| 分辨率： | 温度：0.1°C/℉ | ||
| 湿度：0.1%RH | |||
| 精度： | 温度：±0.3°C | ||
| 湿度：±2%RH | |||
| 功耗: | 500mA | ||
| 输出供电与接线 | |||
| 电源范围: | DC9Vdc&DC36Vdc | ||
| USB供电: | 4.8-5.5V | ||
| 可选功能通讯： | RS485接口 | ||
| 采样周期: | 2.5S | ||

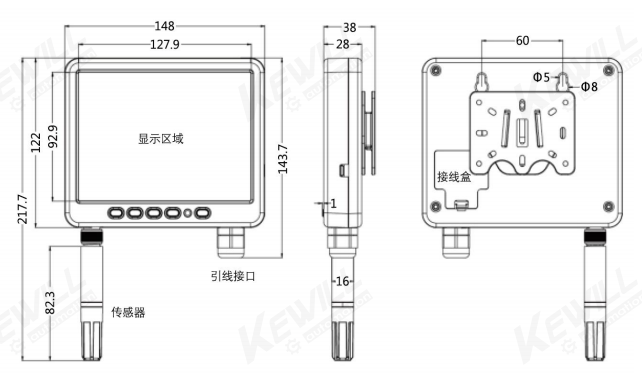

TKH30室内壁挂温湿度变送器尺寸图

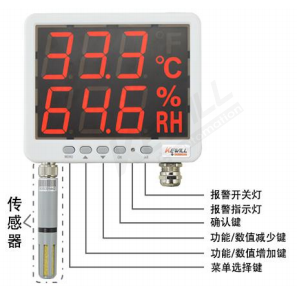

菜单及显示说明
温湿度变送器菜单说明
| 按键 | 功能 | 说明 | |||||||||||
 |
菜单选择键 |
切换显示菜单, 在多级菜单中可返回上一级菜单或退出菜单功能 |
|||||||||||
 |
功能/数值增加键 |
菜单界面中执行上移或 切换功能及参数调整界面中执行参数”加” |
|||||||||||
 |
功能/数值减少键 |
菜单界面中执行下移或 切换功能及参数调整界面中执行参数”减” |
|||||||||||
 |
确认键 | 在菜单中执行确认功能或进入下一级子菜单. | |||||||||||
 |
报警指示灯 |
报警指示灯状态: 低亮报警开、灭报警关、高亮闪烁达到报警条件 |
|||||||||||
 |
报警开关灯 | 报警及报警输出总开关,关闭或打开报警 | |||||||||||
| 功能显示项目说明 | 显示项目 | 按键功能 | 取值范围及说明 | 默认值 | |||||||||||
 |
485地址 | 1~254 | 1 | ||||||||||||
 |
485波特率 | 2400\4800\9600\19200 | 9600 | ||||||||||||
 |
温度报警上限值 | (低温报警值+1)125℃ | 125 | ||||||||||||
 |
温度报警下限值 | -55℃~(高温报警值+1℃) | -55 | ||||||||||||
 |
湿度报警上限值 | (低湿报警值+1)~99%RH | 99 | ||||||||||||
 |
湿度报警下限值 | 1~(高湿报警值+1)%RH | 1 | ||||||||||||
 |
温度C/F切换 | C/F | C | ||||||||||||
 |
远程控制开关 | ON/OFF(OFF时,485软件不能修改其参数) | ON | ||||||||||||
| 特殊功能显示项目说明 | 显示项目 | 按键功能 | 取值范围 | 默认值 | 备注 | |||||||||
 |
温度校正 | -10.0~10.0℃ | 0.0 | 增加/降低温度值 | ||||||||||
 |
湿度校正 | -10.0~10.0%RH | 0.0 | 增加/降低湿度值 | ||||||||||
 |
恢复出厂值 | OFF/ON | OFF | 恢复默认参数 | ||||||||||
 |
当选择3、dF菜单时,当选择ON,按确认键之后,显示屏会出现左边显示项目,闪烁三下,然后正常显示温湿度,表示所有参数已恢复成默认值. | |||||||||||||
| 注意:以下功能,如无特殊要求,请务操作,误操作会影响其相关参数;在显示温湿度界面下,同时按住▲、▼两键3S,则进入以下菜单设置. | ||||||||||||||
报警说明:达到报警条件时,报警灯高亮闪烁,内置报警器报警,同时报警输出闭合;如果在报警期间,按MENU、▲、▼、OK中德任一按键，则内置报警器暂时关闭、报警指示灯闪烁;如用户不作任何处理,隔1分钟后内置报警器恢复报警.

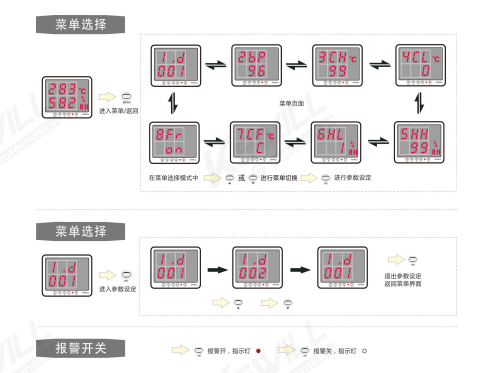

菜单设置和演示说明

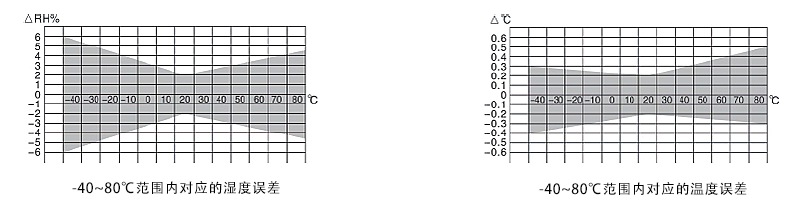

误差曲线图
选型表
| TKH30- | 室内壁挂温湿度变送器（LED） | ||||||||
| 输出信号类型 | |||||||||
| R | 485 MODBUS RTU | ||||||||
| 供电方式 | |||||||||
| D1 | 9~36V DC | ||||||||
| D2 | usb 供电 4.8~5.5V | ||||||||
| 探测杆材质 | |||||||||
| A | ABS工程塑料 | ||||||||
| TKH30- | R | D1 | A | ←选型示例 | |||||
TKH35管道式温湿度变送器

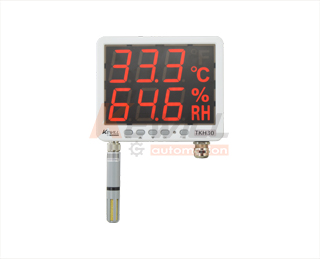

TKH30室内壁挂温湿度变送器
