原理，结构
采用双金属片原理，当温度达到设定值时，绕制成环性弯曲状的双金属片一端受热膨胀触发内置机械装置，开关动作。
特点
与介质接触部分为不锈钢材质，耐温高
机械式触发，可以防止电磁干扰
极高的重复性，动作点稳定
安装简单，多种连接方式可选
常开或常闭可选
应用
适用于测量水，油，气类介质
TK11 温度开关可满足液压、润滑、传动系统中对于温度控制的不同要求，用于检测温度是否超过最高限或最低限。
技术参数
| 测量范围： | 固定开关点30℃～120℃（详见下表） | 介质温度： | 最大130℃ | |||||||||||
| 耐压等级： | 10bar,40bar,100bar | 固定迟滞: | 最大15℃（>80℃) | |||||||||||
| 输出: | 常开/常闭可选 触点镀银 | 触点容量: | 常规容量 24VDC,2A;250VAC,2A大容量 24VDC,5A;250VAC,5A（定制款） | |||||||||||
| 防护等级： | IP65 | 接线方式: | 赫斯曼接头(DIN43650) | |||||||||||
| 触液部分材料: | 不锈钢1.4301（304）不锈钢1.4435 (316L) | 外壳材料: | 黑色 NBR | |||||||||||
接线图
N.O.常开 N.C. 常闭

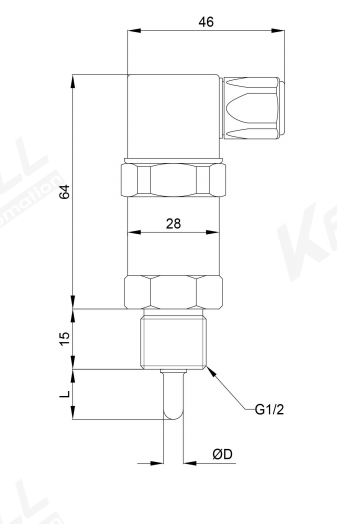

尺寸图
M12航空插座式
赫斯曼插座式
选型表
| TK11- | 双金属片温度开关（M12航空插座式） | ||||||||||||||||
| 双金属片温度开关(赫斯曼插座式） | |||||||||||||||||
| 温度范围 | |||||||||||||||||
| 30±3℃ | 80±3℃ | ||||||||||||||||
| 40±3℃ | 90±3℃ | ||||||||||||||||
| 50±3℃ | 100±3℃ | ||||||||||||||||
| 60±3℃ | 110±3℃ | ||||||||||||||||
| 70±3℃ | 120±3℃ | ||||||||||||||||
| 接口螺纹 | |||||||||||||||||
| 外螺纹G1/2（*） | |||||||||||||||||
| 外螺纹G1/4 | |||||||||||||||||
| 外螺纹NPT1/2 | |||||||||||||||||
| 外螺纹NPT1/4 | |||||||||||||||||
| 探头直径 | |||||||||||||||||
| ∅8（≥50°C默认尺寸） | |||||||||||||||||
| ∅10（≤40°C以上默认尺寸） | |||||||||||||||||
| 探头长度L(不含螺纹尺寸） | |||||||||||||||||
| 探头长L为15mm（*） | |||||||||||||||||
| 探头长L为25mm（*） | |||||||||||||||||
| 探头长L为30mm（*） | |||||||||||||||||
| 探头长L为50mm（*） | |||||||||||||||||
| 定制方式Customized | |||||||||||||||||
| 输出 | |||||||||||||||||
| 常开（*） | |||||||||||||||||
| 常闭 | |||||||||||||||||
| 耐压等级 | |||||||||||||||||
| 10bar（8mm探头直径可选） | |||||||||||||||||
| 40bar（8mm探头直径可选） | |||||||||||||||||
| 100bar（10mm探头直径可选） | |||||||||||||||||
| 接液材质 | |||||||||||||||||
| 接液材质：不锈钢1.4301（304）（*） | |||||||||||||||||
| 接液材质：不锈钢1.4435 (316L) | |||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||||||||
