原理,结构

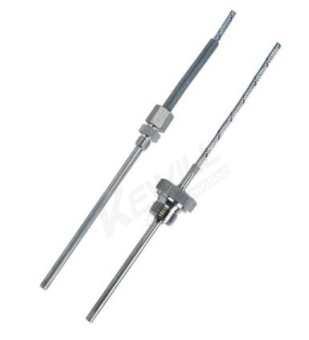

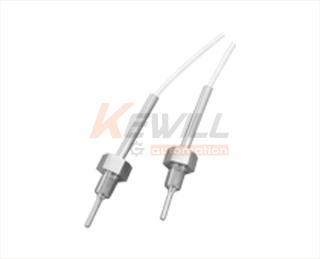

TT21包含一个热电偶探头,标热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,热电势与温度值相对应,标准探头为,K,E,T分度,根据用户要求可提供其他分度。
特点
●安装简单,多种量程可选,多种规格探头可选
●结构紧凑,量程广(-200…600℃)
●耐压较高,可以达到40bar
●多种分度号可选
●可选配柜装式控制表进行连接使用
应用
适合于测量水,油,气类介质
可用于供水系统,液压、气动系统,冷却系统,加热系统,空调系统,自动化工程等。
技术参数
传感器: |
K,E,T分度号热电偶可选 |
0…600℃(K)材质:镍铬-镍硅 |
0…400℃(E)材质:镍铬-铜镍 |
-200…350℃(T)材质:铜-铜镍 |
信号输出: |
热电势信号(mV) |
精度等级: |
2级(1级可选) |
耐压: |
Φ6型 探头 40bar |
Φ8型 探头 100bar |
防护等级: |
IP67 |
外壳材料: |
锌合金 |
0…600℃(K)材质:不锈钢316 |
0…400℃(E)材质:不锈钢316 |
200…350℃(T)材质:不锈钢316 |
电气连接: |
端子接线 |
电气接线图

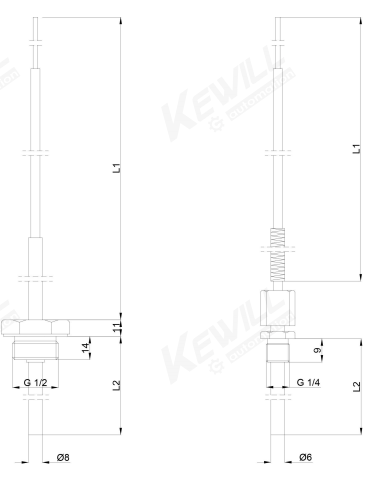

尺寸图
