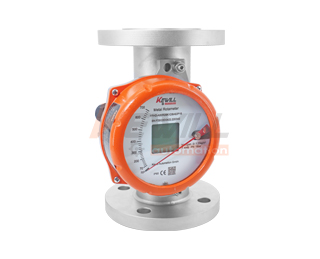

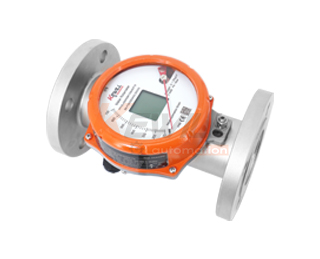

FF金属浮子流量计

    类型: 浮子流量计

    特点: 金属结构,适合于高温,高压等恶劣工况,适用于小口径和低流速介质流量测量。

    应用: 石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

拨打热线立享优惠
021-54430662
  • 产品概述
  • 规格参数
  • 结构说明
  • 选型指南

    FF金属浮子流量计原理结构

    FF金属管浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入,从顶部流出。当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大干转子净重力时,转子就上升。当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上。在金属管外表面上刻有读数,根据转子的停留位置,即读出被测流体的流量。转达子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。

    FF浮子流量计

    FF金属管浮子流量计特点…优势

    ●金属结构,适合于高温,高压等恶劣工况

    ●适用于小口径和低流速介质流量测量

    ●结构简单,工作可靠,维护量小,使用寿命长

    ●对于直管段要求不高

    ●较宽的流量比10:1

    ●单轴灵敏指示,非接触磁耦合传动

    指示器…功能与优势

    ●测量磁场的角位移与线位移

    ●单轴灵敏显示

    ●双行液晶显示,可同时显示瞬时流量与累计流量

    ●带有参数设定菜单功能

    ●带有数据恢复,数据备份及掉电保护功能

    ●报警与累计脉冲输出功能

    ●有就地显示型和智能远传型,支持多种输出协议,

    ●采用16位嵌入式微处理器,运算速度快,精度高

    ●高清晰度背光LCD显示,汉英菜单操作

    ●可选电池供电就地显示功能

    金属管浮子流量计特点

    ●DN200以上管道无法测量

    ●强磁场环节影响测量精度

    应用

    主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。



    技术参数

    测量范围: 水(20℃):1-200000l/h 空气(20℃,0.1013Mpa)0.03~4000m3/h 连接形式: 标准型:标准法兰
    特殊型:由用户指定的任意标准法兰或螺纹
        电缆接口: 隔爆型为1/2NPT内螺纹,其它M20*1.5内螺纹
        标准型:12~32VDC二线制4-20mA
        报警型:18~28VDC三线制4-20mA
    量程比: 标准型10:1,特殊型20:1 交流型:85~265VAC 50Hz
    精确度: 标准型1.5级 特殊型1.0级 供电电源: 电池型:3.6V,7.5AH锂电池,三年
    压力损失: 7KPa-70KPa 消耗功率: ≤3W
    环境温度: 远传型:40℃~185℃(液晶面板在-30℃~80℃期间性能最佳) 负载特性: 二线制:RLmax=50*(-12)Ω=600Ω@24V
      交流型:最大负载电阻200Ω
    就地指针型:-40℃~100℃ 报警型:最大负载电阻200Ω
    介质粘度: DN15:η<5mPa.s(F15.1-F15.3) η30<mPa.s(F15.4-F15.8) 报警输出: 开关量报警 继电器输出
    上限或下限瞬时流量报警
    液晶显示: 瞬时流量显示值范围:0-50000(带小数点)
    累积流量显示值范围:0-99999999(带小数点)自动复位
    DN25:η<30mPa.s DN50-DN150:<η<30mPa.s 防护等级: IP65

    常规耐压 口径 耐压
    DN15~50 40bar
    DN80~200 16bar

    工作原理图示

    金属管浮子流量计的内置磁钢,在浮子岁介质上下移动时,磁场随浮子的移动而变化。

    a.就地显示型:

    由就地指示器中的随动磁钢与浮子内磁钢耦合;而发生转动,同时电动指针。通过刻度盘指示出此时流量大小。(如下左图所示)

    工作原理图示

    b.智能远传型

    由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感磁钢及指针,通过一个磁传感器将磁场变化转化为电信号,经A/D转化,数字滤波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。(如上右图所示)

    工作原理图示

    显示&远传部件说明

    K1机械式型指示器

    指示器是直接用测量管中浮子带动随动磁钢旋转从而带动指针轴,通过刻度盘直接显示瞬时流量值,因此其结果简单,无任何修正,可靠性高.

    FF金属浮子流量计显示&远传部件说明

    K2智能型指示器

    .

    FF金属浮子流量计显示&远传部件说明

    ●方形铸铝壳体

    ●单独的机械指针指示器瞬时流量

    ●5位液晶数字显示瞬时流量计及8位数字显示累积流量

    ●输出4~20mA电流信号体

    ●上、下限报警

    开关动作点参数设定方法灵活设定。输出继电器

    ●脉冲输出

    最小间隔50毫秒一个脉冲,每个脉冲代表一个单位瞬时流量,当报警限值设定为零时,该报警输出功能转换为脉冲输出方式,因此在单个报警输出方式与脉冲输出方式只能选其一

    ●数据备份及掉电保护功能体

    ●3.6V锂电池供电可选(无输出可液晶显示)

    K3智能型指示器

    ● 拥有K1.K2型指示器全部功能,可提供防爆功能选项

    FF金属浮子流量计显示&远传部件说明

    A型下进上出 基础结构



    外形尺寸

    FF金属浮子流量计外形尺寸

    M1.M2指示单元外观

    口径 高度(mm) L(mm) 压力损失(KPa) 重量(kg)
    DN15 250 220 14 3.7
    DN25 250 230 19 5.2
    DN50 250 255 23 8.7
    DN80 250 270 33 14.2
    DN100 250 280 42 15.2
    DN150 250 320 60 33.7
    DN200 350 350 70 48.7


    M1.M2指示单元外观

    M4指示单元外观

    口径 高度(mm) L 压力损失(KPa) 重量(kg)
    DN15 250 241 14 3.7
    DN25 250 280 19 5.2
    DN50 250 300 23 8.7
    DN80 250 330 33 14.2
    DN100 250 350 42 15.2
    DN150 250 405 60 33.7
    DN200 350 460 70 48.7

    A型下进上出 PTFE结构

    外形尺寸

    A型下进上出 PTFE结构
    A型下进上出 PTFE结构
    口径 高度(mm) L(mm) L1(mm) 重量(kg)
    DN15 250 220 135 6
    DN25 250 230 135 6
    DN50 250 235 195 11
    DN80 250 270 225 16.5
    DN100 250 280 250 17.5

    B型下进上平出 PTFE结构

    外形尺寸

    B型下进上平出 PTFE结构
    B型下进上平出 PTFE结构
    口径 H高度(mm) L(mm) A(mm) 压力损失(KPa) 重量(kg)
    DN15 560 260 120 18 7
    DN25 560 260 120 22 8
    DN50 600 260 120 28 15
    DN80 700 260 150 36 25
    DN100 700 260 150 45 29
    DN150 760 300 150 58 50
    DN200 800 300 200 70 61

    C型下平进上平出 普通结构

    外形尺寸

    C型下平进上平出 普通结构
    C型下平进上平出 普通结构
    口径 H高度(mm) L(mm) A(mm) 压力损失(KPa) 重量(kg)
    DN15 500 250 120 20 5
    DN25 500 250 120 28 8
    DN50 650 250 120 33 14
    DN80 800 300 150 45 31
    DN100 800 300 150 53 50
    DN150 850 350 180 63 67
    DN200 880 400 200 70 81

    D型右进左出 普通结构

    外形尺寸

    D型右进左出 普通结构
    D型右进左出 普通结构
    口径 H高度(mm) 压力损失(KPa) 重量(kg)
    DN15 430 30 6.5
    DN25 450 35 10.5
    DN50 540 40 21
    DN80 557 45 32
    DN100 570 50 48

    E型右进左出 普通结构

    外形尺寸

    E型右进左出 普通结构
    E型右进左出 普通结构
    口径 H高度(mm) L(mm) L1(mm) 重量(kg)
    DN15 250 220 211 3.7
    DN25 250 230 280 5.2
    DN50 250 255 300 8.7
    DN80 250 270 330 14.2
    DN100 250 280 350 15.2
    DN150 250 320 405 33.7
    DN200 350 350 460 48.7

    高温、高压型仪表结构

    高温结构图 选型代码:/1

    高温结构与标准型结构的区别是加大了测量管与指示器之间的距离,这样即可增加散热也可增加隔热材料的厚度

    高温结构只适用于K1指针显示指示器,测量范围:-80℃-+300℃

    符号 DN15 DN25 DN50 DN80 DN100 DN150 DN200
    L 270 280 305 320 330 370 400
    高温、高压型仪表结构

    夹套型结构 选型代码:/4

    夹套型结构 选型代码:/4
    规格 A A1 H 重量(kg)
    DN15 240 265 250 8
    DN25 250 285 250 12
    DN50 270 330 350 36
    DN80 300 375 350 53
    DN100 320 405 350 71

    夹套型结构 选型代码:/4

    适用于被测介质温度需要加热或冷却的工况,夹套厚度16mm,推荐接口DN15法兰型,耐压1.6Mpa

    阻尼器装置结构 选型代码:/4

    流量与压力不稳定的液态介质适用

    气体介质适用

    气体介质适用

    常用气体密度表

    压力:0.1013MP 温度:20℃ 单位:kg/m3

    名称 密度 名称 密度 名称 密度 名称 密度
    空气 1.2041 丙烷 1.8332 3.2476 1.5798
    1.1646 正丁烷 2.4163 一氧化碳 1.165 2.9476
    1.3302 异丁烷 2.4163 二氧化碳 1.829 氯甲烷 2.099
    0.1664 正戊烷 2.9994 一氧化氮 1.2474 氯乙烷 2.6821
    0.1664 乙烯 1.166 二氧化氮 1.9121 0.708
    3.4835 丙烯 1.7495 一氧化二氮 1.8302 氟利昂-11 5.711
    5.4582 丁烯-1 2.3326 硫化氢 1.4169 氟利昂-12 5.0269
    0.8391 顺丁烯-2 2.3327 氟化氢 1.1235 氟利昂-13 4.3428
    1.6605 反丁烯-2 2.3327 氧硫化碳 2.4973 氟利昂-113 7.79
    甲烷 0.6669 异丁烯 2.3327 臭氧 1.9952
    乙烷 1.25 乙炔 1.083 二氧化硫 2.726

    常用气体密度表

    名称 密度 名称 密度 名称 密度 名称 密度
    998.3 乙醇 789.2 间甲醇 1034 氟仿 1490
    水银 13545 乙二醇 1113 对甲酚 1011 四氯化碳 1594
    3120 正丙醇 804.4 甲酸甲酯 975 邻二甲苯 880
    硫酸 1834 乙丙醇 785.1 丙酸甲酯 915 间二甲苯 864
    硝酸 1512 正丁醇 809.6 甲酸 1220 对二甲苯 861
    盐酸(30%) 1193 乙腈 783 乙酸 1049 甲苯 866
    环丁 1261 正戊醇 813 丙酸 993 邻氯甲苯 1081
    丙嗣 791 乙醛 783 苯胺 1021 间氯甲苯 1072
    甲乙嗣 803 丙醛 808 丙腈 781.8 环己烷 778
    1050 环已酮 946.6 丁腈 790 乙烷 660
    二氧化碳 1262 二乙醚 714 噻吩 1065 庚烷 684
    乙醇胺   甘油 1261.3 二氯甲烷 1326 辛烷 702
    甲醇 791.3 邻甲酚 1020 醋酸甲酯 934

    流量流速对照表

    公称通径 流速(m/s)
    0.01 0.1 0.3 0.5 1 2 3 4 5 10
    流量(m3/h)
    10 0.00283 0.02827 0.08482 0.14137 0.28274 0.56549 0.84823 1.13097 1.41372 2.82743
    15 0.00636 0.06362 0.19085 0.31807 0.63617 1.27235 1.90852 2.54469 3.18086 6.36173
    20 0.01131 0.11309 0.33929 0.56549 1.13097 2.26195 3.39292 4.52389 5.65487 11.3097
    25 0.01767 0.17672 0.53014 0.88357 1.76715 3.50429 5.30144 7.06858 8.83573 17.6715
    32 0.2895 0.28953 0.86859 1.44765 2.89529 5.79058 8.68588 11.5812 14.4765 28.9529
    40 0.04524 0.45239 1.35717 2.26195 4.52389 9.04779 13.5717 18.0956 22.6195 45.2389
    50 0.07069 0.70689 2.12058 3.53429 7.06858 14.1372 21.2058 28.2743 35.3429 70.6858
    65 0.11945 1.19459 3.58377 5.97295 11.9459 23.8918 35.8377 47.7356 59.7295 119.459
    80 0.18096 1.80956 5.42867 9.04779 18.0956 36.0911 54.2867 72.3823 90.4779 190.956
    100 0.28274 2.82743 8.4832 14.1372 28.2743 56.5487 84.823 113.372 147.372 282.743
    125 0.44178 4.41786 13.2536 22.0893 44.1786 88.3573 132.536 176.715 220.893 441.786
    150 0.63617 6.36173 19.0852 31.8086 63.6173 127.2345 190.852 254.469 318.086 636.173
    200 1.13097 11.3097 33.9292 56.5487 113.097 226.195 339.292 452.389 565.487 1130.973
    250 1.76715 17.6715 53.0144 88.3573 176.715 353.429 530.144 706.585 883.573 1767.15
    300 2.54469 25.4469 76.3407 127.235 254.469 508.938 763.407 1017.88 1272.35 2544.69

    流量表

    水:20°C 空气:20°C,0.1013Mpa

    液体 空气
    口径 量程编号 量程范围(L/h) 量程范围(m³/h) 压力损失Kpa Nm3/h(标态下) 压力损失Kpa
    DN15 1 1~10 0.001~0.01 6 0.03~0.3 6.5
    2 1.6~16 0.006~0.016 6.4 0.05~0.5 7
    3 2.5~25 0.0025~0.025 6.5 0.07~0.7 7.1
    4 4.0~40 0.004~0.04 6.5 0.11~1.1 7.2
    5 6.3~63 0.0063~0.063 6.6 0.18~1.8 7.3
    6 10~100 0.01~0.1 6.6 0.28~2.8 7.5
    7 16~160 0.016~0.16 6.8 0.4~4 8
    8 25~250 0.025~0.25 7.2 0.7~7 10.8
    9 40~400 0.04~0.4 8.6 1.0~10 11
    10 63~630 0.063~0.63 11.1 1.6~16 14
    11 63~630 0.063~0.63 14 \ 14
    DN25 1 100~1000 0.1~1 7 \ 7..7
    2 160~1600 0.16~1.6 10.8 3.0~30 8.8
    3 200~2000 0.2~2 13.5 4.5~45 12
    4 250~2500 0.25~2.5 15.8 \ 15
    5 320~3200 0.32~3.2 16.2 7.0~70 19
    DN50 1 400~4000 0.4~4.0 \ \ \
    2 500~5000 0.5~5 \ 12~120 \
    3 630~6300 0.63~6.3 \ \ \
    4 500~5000 0.5~5.0 \ 18~180 \
    5 630~6300 0.63~6.3 \ \ \
    6 1000~10000 1.0~10 \ 18~180 \
    7 1600~16000 1.6~16 \ 25~250 \
    8 2000~20000 2~20 \ 40~400 \
    9 2500~25000 2.5~25 \ \ \
    10 1600~16000 1.6~16 \ 63~630 \
    11 2000~20000 2~20 \ \ \
    DN80 1 2500~25000 2.5~25 \ \ \
    2 4000~40000 4~40 \ 70~700 \
    3 6300~63000 6.3~63 \ 120~1200 \
    4 4000~40000 4~40 \ 180~1800 \
    DN100 1 6300~63000 6.3~63 \ \ \
    2 8000~80000 8~80 \ 180~1800 \
    3 1000~10000 1~10 \ 300~3000 \
    4 8000~80000 8~80 \ \ \
    DN150 1 10000~10000 10~100 \ 300~3000 \
    2 15000~150000 15~150 \ \ \
    3 15000~150000 15~150 \ \ \
    DN200 1 20000~200000 20~200 \ \ \

    特殊口径为DN20,DN32,DN40,DN65,DN125,请提前与厂家联络咨询。



    选型表

    FF- 金属管浮子流量计
      结构形式
      基础型,下进上出
      下进上横出,
      下横进上横出
      右进左出
      左进右出
      通径代码
      DN15 DN25 DN50 DN80 DN100 DN200 例如:DN15口径选项代码“15”
      测量管材质
      主体材质:碳钢
      主体材质:不锈钢1.4301(304)
      主体材质:不锈钢1.4435(316L)
      主体材质:不锈钢1.4435(316L)+内衬材料PTFE(聚四氟乙烯)
      主体材质:钛合金
      供电电源
      DC 24V
      AC 220V
      3.6V DC 锂电池供电Battery power supply
      显示表头样式
      就地指针指示型
      液晶显示+指针显示型(4~20mA+继电器)
      智能型
      输出信号及通讯
      无输出
      4~20mA
      辅助信号:继电器功能输出
      脉冲输出
      介质温度
      -40℃~100℃ (标准指针显示型可选)
      -30℃~80℃ (液晶显示型可选)
      0℃~120℃ (PTFE内衬型适用温度)
      0℃~150℃(耐高温指针显示型可选)
    上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息

    过程连接耐压等级   EN 1092-1(DIN) PN6
      EN 1092-1(DIN) PN10
      EN 1092-1(DIN) PN16
      EN 1092-1(DIN) PN25
      EN 1092-1(DIN) PN40
      EN 1092-1(DIN) PN63
      EN 1092-1(DIN) PN100
      EN 1092-1(DIN) PN250
      产品应用地特殊标准HG20594
