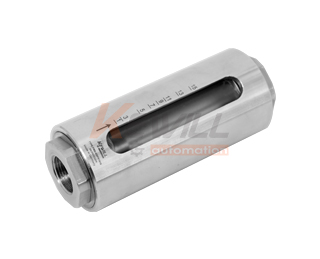

FW2变面积浮子式流量计
类型： 浮子式流量计
特点： 全面板刻度显示
应用： 气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
FW2变面积浮子式流量计原理，结构
流量计的浮子根据变面积原理运行，在圆锥型计量管内浮动。
主要特点
全面板刻度显示
应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
技术参数
| 设定范围： | 详见参数表 | |||||||||
| 精确度： | ±2.5%总量程 | |||||||||
| 耐压： | 定制型200bar（可选） | |||||||||
| 平均压力损失： | 0.3bar(在25L/min) | |||||||||
| 介质温度： | 最大100℃ | |||||||||
| 材质： | 外壳: 316L不锈钢 SUS1.4310 | |||||||||
| 柱塞: 玻璃/ 316L不锈钢 SUS1.4310 | ||||||||||
| 弹簧: 316L不锈钢 SUS1.4310 | ||||||||||
| 接头: 316L不锈钢 SUS1.4310 | ||||||||||
| 缓冲区: 316L不锈钢 SUS1.4310 | ||||||||||
| 密封: viton橡胶 | ||||||||||
参数表
| 型号 type | 耐压值PN bar | 最大流量L/min(油) | 显示范围L/min(油) | 总量KG（k1） | |||||||||
| FW2-008F…003 | 100 | 60 | 0.6..8 | 0.62 | |||||||||
| FW2-008F…008 | 100 | 60 | 0.6..8 | 0.62 | |||||||||
| FW2-008F…015 | 100 | 60 | 1…15 | 0.62 | |||||||||
| FW2-010F…003 | 100 | 60 | 0.6..8 | 0.7 | |||||||||
| FW2-010F…008 | 100 | 60 | 0.6..8 | 0.7 | |||||||||
| FW2-010F…015 | 100 | 60 | 1…15 | 0.7 | |||||||||
| FW2-015F…003 | 100 | 60 | 0.6..8 | 0.8 | |||||||||
| FW2-015F…008 | 100 | 60 | 1…15 | 0.8 | |||||||||
| FW2-015F…015 | 100 | 60 | 2..18 | 0.8 | |||||||||
| FW2-015F…028 | 100 | 60 | 2…28 | 0.8 | |||||||||
| FW2-020F…008 | 100 | 60 | 0.6..8 | 1.1 | |||||||||
| FW2-020F…015 | 100 | 60 | 1…15 | 1.1 | |||||||||
| FW2-020F…028 | 100 | 60 | 2..18 | 1.1 | |||||||||
| FW2-020F…028 | 100 | 80 | 2…28 | 1.1 | |||||||||
| FW2-025F…008 | 100 | 60 | 0.6..8 | 1.2 | |||||||||
| FW2-025F…015 | 100 | 60 | 1…15 | 1.2 | |||||||||
| FW2-025F…028 | 100 | 80 | 2…28 | 1.2 | |||||||||
尺寸图
上图DN15为例示意
适用介质
根据实际介质标定
安装
指示范围校准适用于垂直向上的流量增加
选型表
| FWR- | 流量显示器 | |||
| 适用管径 | ||||
| 螺纹接口 G1/4 名义口径DN8 | ||||
| 螺纹接口 G3/8 名义口径DN10 | ||||
| 螺纹接口 G1/2 名义口径DN15 | ||||
| 螺纹接口 G3/4 名义口径DN20 | ||||
| 螺纹接口 G1 名义口径DN25 | ||||
| 螺纹接口 G1 1/4 名义口径DN32 | ||||
| 连接方式 | ||||
| 内螺纹（母接头） | ||||
| 材质描述 | ||||
| POM加强塑料 过液本体 | ||||
| 不锈钢1.4301(304) 过液本体 | ||||
| 不锈钢1.4435(316L) 过液本体 | ||||
| 显示量程区间 | ||||
| 显示范围：0.1…3L/min | ||||
| 显示范围：0.5…8L/min | ||||
| 设定范围：1…15L/min | ||||
| 设定范围：2…28L/min | ||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||
