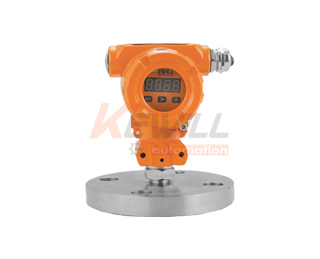

LV71法兰式静压液位变送器
类型： 液位变送器
特点： 兰式安装，过载能力强，稳定性好，每年由于0.1%的满量程
应用： 适用于中大型罐体的液位监控
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
法兰式静压液位变送器原理，结构
LV71系列法兰式静压液位变送器基于陶瓷电容技术，当液位增加时，加在陶瓷电容上的压力增大，使得电容值增大，电容值正比于液位高低。
法兰式静压液位变送器主要特点
●法兰式安装，过载能力强
●稳定性好，每年由于0.1%的满量程
●寿命长，可用于对液位连续监控
●抗干扰能力强，极高的精度及重复性 可达0.2、0.5级
●4-20mA/1-5模拟量输出可选
●可在现场调节零点、满量程。陶瓷测量界面抗腐蚀性好
法兰式静压液位变送器应用
适用于中大型罐体的液位监控
适用于粘稠和浆状介质、强腐蚀液体、富含颗粒类介质，不易堵塞
主要应用于废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑料、油压机械、化学制药等行业。
法兰式静压液位变送器技术参数
| 测量范围： | 0…0.1bar至0…20bar | ||
| 精度等级： | 0.2%或0.5% | ||
| 线性度： | ±0.2%或±0.5% | ||
| 迟滞： | ≤±0.01%满量程 | ||
| 稳定性： | 优于每年0.1% | ||
| 温度影响： | Tk＜±0.02%FS/K | ||
| 量程迁移： | 可按标准量程的10:1迁移 | ||
| 工作电压： | 12…36V DC | ||
| 负载电阻： | ≤1000Ω | ||
| 工作温度： | -30…85℃ | ||
| 介质温度： | -30…80℃ | ||
| 存储温度： | -30…85℃ | ||
| 法兰规格： | DN50 PN4.0MPa | ||
| DN80 PN4.0MPa | |||
| 防护等级 | IP65 | ||
| 变送器外壳材料： | 模压铸铝 | ||
| 法兰材料： | 不锈钢316L/聚四氟乙烯（PTFE）可选 | ||
| 针脚 | 电缆颜色 | 功能/4-20mA输出 | 功能/1-5V输出 | ||||||||||||
| 针脚 | 电缆颜色 | 24+Vdc供电（±20%） | 24+Vdc供电（±20%） | ||||||||||||
| 针脚 | 电缆颜色 | 4-20mA输出正极 | 直流地线 | ||||||||||||
| 针脚 | 电缆颜色 | / | 1-5V输出正极 | ||||||||||||
法兰式静压液位变送器接线图
法兰式静压液位变送器尺寸图
法兰式静压液位变送器法兰尺寸图
| 公称直径 | A | B | C | D | E | F | 螺栓尺寸 | 螺栓孔数量 | |||
| DN | Th | n | |||||||||
| 40 | 150 | 110 | 84 | 18 | 3 | 20 | M16 | 4 | |||
| 50 | 160 | 125 | 99 | 18 | 3 | 20 | M16 | 4 | |||
以上尺寸单位均为mm
法兰式静压液位变送器选型表
| LV71- | 法兰式静压液位计 | |||||||||||||||
| 量程* | ||||||||||||||||
| 0…10米 | ||||||||||||||||
| 显示表头 | ||||||||||||||||
| 无显示表头 | ||||||||||||||||
| LCD显示表头 | ||||||||||||||||
| 精度等级 | ||||||||||||||||
| 0.2级 | ||||||||||||||||
| 0.5级 | ||||||||||||||||
| 模拟信号输出 | ||||||||||||||||
| 4…20mA | ||||||||||||||||
| 1…5V | ||||||||||||||||
| 连接方式 | ||||||||||||||||
| 法兰连接：DN50 | ||||||||||||||||
| 法兰连接：DN80 | ||||||||||||||||
| 螺纹连接：M42×1.5 | ||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||||||||||||
