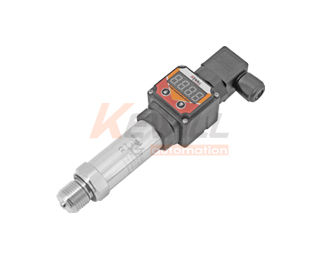

现场显示静压液位变送器原理，结构
现场显示静压液位变送器,小安装空间客户最佳选择，可视单元。
现场显示静压液位变送器特点
陶瓷技术，测量元件无介质液体;准确度高，性能稳定，温漂小;抗冲击能力强，线性好;长期稳定性高;直接现场显示;各个定制量程和与定制值对应的mm毫米,cm厘米,m米。
现场显示静压液位变送器技术参数
| 测量范围 ： | 0~0.5m to 50m | ||||||||
| 精度： | 0.2% | ||||||||
| 线性度： | ±0.05% | ||||||||
| 重复性： | ≤±0.1FS | ||||||||
| 稳定性： | 优于每年0.01%量程 | ||||||||
| 温度影响： | ＜±0.02%FS/K | ||||||||
| 响应时间： | <1ms(10…90%FS） | ||||||||
| 供电电源： | 10～36V DC | ||||||||
| 负载： | ≥10KΩ(0..10V）,≥5KΩ（1…5V） | ||||||||
| ≤(UB-10)V/ 0.02A (4～20mA) | |||||||||
| 能量消耗： | 信号电流(2-wire)，8mA（3-wire） | ||||||||
| 电气保护： | 过载/反相保护 | ||||||||
| 环境温度： | 0~65℃ | ||||||||
| 介质温度： | -25~80℃ | ||||||||
| 储存温度： | 0~40℃ | ||||||||
| 防护等级： | IP65 | ||||||||
| 外壳材质： | 不锈钢1.43.1(304) | ||||||||
| 接液材质： | 不锈钢1.4435(316L) | ||||||||
| 密封： | 氟素橡胶O型密封圈 | ||||||||
| 重量： | 0.10kg | ||||||||
| 电气连接： | 赫斯曼接头(DIN43650) | ||||||||
接线图
标准量程代码表(单位bar)
| (单位m，米) | (单位cm，厘米) | |||||||
| 范围值 | 选型代码 | 范围值 | 选型代码 | |||||
| 0…0.5m | M0.5 | 0…50cm | CM50 | |||||
| 0…1m | M1 | 0…100cm | CM100 | |||||
| 0…2m | M2 | 0…200cm | CM200 | |||||
| 0…3m | M3 | 0…300cm | CM300 | |||||
| 0…4m | M4 | 0…400cm | CM400 | |||||
| 0…5m | M5 | 0…500cm | CM500 | |||||
| 0…~m | M~ | 0…~cm | CM~ | |||||
| 0…10m | M10 | 0…1000cm | CM1000 | |||||
| 0…~m | M~ | 0…~cm | CM~ | |||||
| 0…50m | M50 | 0…5000cm | CM5000 | |||||
| (单位mm，毫米) | ||||||||
| 范围值 | 选型代码 | |||||||
| 0…500mm | MM0.5 | |||||||
| 0…1000mm | MM1000 | |||||||
| 0…2000mm | MM2000 | |||||||
| 0…3000mm | MM3000 | |||||||
| 0…4000mm | MM4000 | |||||||
| 0…5000mm | MM5000 | |||||||
| 0…~mm | MM~ | |||||||
| 0…10000mm | MM10000 | |||||||
| 0…~mm | MM~ | |||||||
| 0…50000mm | MM50000 | |||||||
|
注：若所需液位范围不在标准列表中， 可按客户要求设定测量范围值并进行现场显示或远传输出。 例如所需液位高度范围：5.5米，可将液位范围代码写为M5.5；250厘米，选型代码为CM250；800毫米，选型代码为MM800。 |
||||||||
现场显示静压液位变送器尺寸图
现场显示静压液位变送器选型表
| LV61D- | 现场显示静压液位变送器 | |||||
| 量程 | ||||||
| 单位：米m | ||||||
| 单位：厘米cm | ||||||
| 单位：毫米mm | ||||||
| 介质种类 | ||||||
| 水介质（标称密度1.0X10?㎏/m?） | ||||||
| 油品或混合介质（密度需要订货时备注） | ||||||
| 过程连接接口螺纹（外螺纹） | ||||||
| NPT1/4 | ||||||
| NPT1/2 | ||||||
| G1/4 （*） | ||||||
| G1/2 （*） | ||||||
| M20*1.5 （*） | ||||||
| 输出信号类型 | ||||||
| 4…20mA输出（*） | ||||||
| 0…10mA输出 | ||||||
| 1…5VDC输出 | ||||||
| 0…5VDC输出 | ||||||
| 电气连接 | ||||||
| 赫斯曼接头（DIN43650) | ||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||
