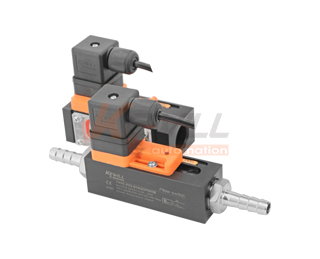

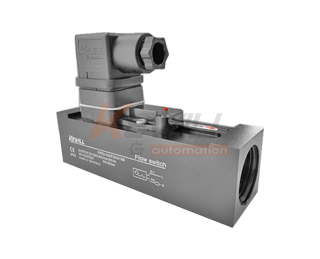

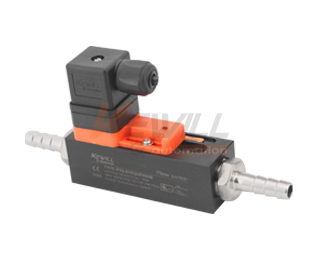

FP53柱塞式流量开关
类型： 柱塞式
特点： 极小的压力损失,良好的重复性,抗污能力。
应用： 气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理结构
在线式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号。
主要特点
极小的压力损失,良好的重复性,抗污能力。
机械部分与电子部分完全隔离,LED显示开关动作状。
大开关容量,带有开关设定刻度表易设定用户无须在现场设定。
多种材质和耐压等级选择。
应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调
技术规格

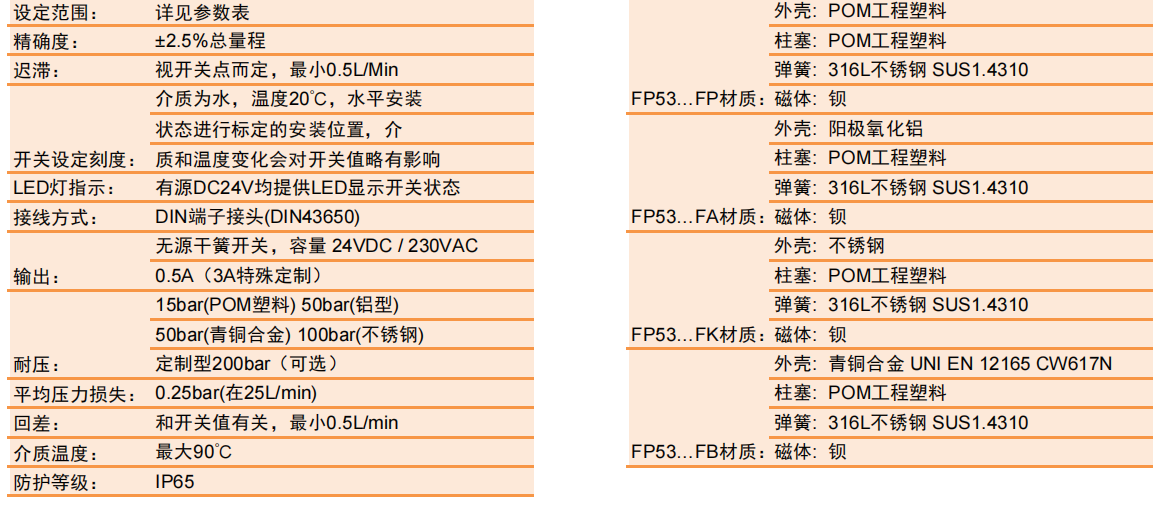

| 设定范围： | 详见参数表 | 外壳: POM工程塑料 | |
| 精确度： | ±2.5%总量程 | 柱塞: POM工程塑料 | |
| 迟滞： | 视开关点而定，最小0.5L/Min | 弹簧: 316L不锈钢 SUS1.4310 | |
| 开关设定刻度： | 介质为水，温度20℃，水平安装状态进行标定的安装位置，介质和温度变化会对开关值略有影响 | FP53…FP材质： | 磁体: 钡 |
| LED灯指示： | 有源DC24V均提供LED显示开关状态 | 外壳: 阳极氧化铝 | |
| 接线方式： | 赫斯曼接头(DIN43650) | 柱塞: POM工程塑料 | |
| 输出： | 无源干簧开关，容量 24VDC / 230VAC | 弹簧: 316L不锈钢 SUS1.4310 | |
| 0.5A（3A特殊定制） | FP53…FA材质： | 磁体: 钡 | |
| 耐压： | 15bar(POM塑料) 50bar(铝型) | 外壳: 不锈钢 | |
| 50bar(青铜合金) 100bar(不锈钢) | 柱塞: POM工程塑料 | ||
| 定制型200bar（可选） | 弹簧: 316L不锈钢 SUS1.4310 | ||
| 平均压力损失： | 0.25bar(在25L/min) | FP53…FK材质： | 磁体: 钡 |
| 回差： | 和开关值有关，最小0.5L/min | 外壳: 青铜合金 UNI EN 12165 CW617N | |
| 介质温度： | 最大90℃ | 柱塞: POM工程塑料 | |
| 防护等级： | IP65 | 弹簧: 316L不锈钢 SUS1.4310 | |
| FP53…FB材质： | 磁体: 钡 |
参数表
| 型 号 type | 最大流量 | 可变量程 | G | L | H | B | X | 重量 | |||||||||||||
| L/min(水) | L/min(水) | mm | mm | mm | mm | mm | kg | ||||||||||||||
| FP53-008…A(k)008… | 60 | 0.6(0.1)..8(7) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | |||||||||||||
| FP53-010…A(k)008… | 0.6(0.1)..8(7) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP53-015…A(k)008… | 0.6(0.1)..8(7) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP53-020…A(k)008… | 0.6(0.1)..8(7) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP53-025…A(k)008… | 0.6(0.1)..8(7) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP53-008…A(k)015… | 1(0.5)…15(13) | G1/4 | 93 | 61 | 30 | 12 | 0.22(0.53) | ||||||||||||||
| FP53-010…A(k)015… | 1(0.5)…15(13) | G3/8 | 61 | 30 | 15 | 0.20(0.51) | |||||||||||||||
| FP53-015…A(k)015… | 1(0.5)…15(13) | G1/2 | 61 | 30 | 15 | 0.18(0.48) | |||||||||||||||
| FP53-020…A(k)015… | 1(0.5)…15(13) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP53-025…A(k)015… | 1(0.5)…15(13) | G1 | 105 | 67 | 40 | 15 | 0.32(0.82) | ||||||||||||||
| FP53-015…A(k)028… | 2(0.8)…28(25) | G1/2 | 93 | 61 | 30 | 15 | 0.18(0.48) | ||||||||||||||
| FP53-020…A(k)028… | 80 | 2(0.8)…28(25) | G3/4 | 105 | 65 | 35 | 15 | 0.23(0.65) | |||||||||||||
| FP53-025…A(k)028… | 2(0.8)…28(25) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP53-020…A(k)070… | 120 | 27(21)…70(66) | G3/4 | 65 | 35 | 15 | 0.23(0.65) | ||||||||||||||
| FP53-025…A(k)070… | 27(21)…70(66) | G1 | 67 | 40 | 15 | 0.32(0.82) | |||||||||||||||
| FP53-032…A(k)… | 150 | 0.6(0.1)..70(66) | G1 1/4 | 150 | 67 | 50 | 15 | 0.52(1.02) | |||||||||||||
| FP53-040…k | 180 | 27(21)…70(66) | G1 1/2 | 159 | 95 | 54 | 20 | 2.5 | |||||||||||||
注:1.(*)括号内参数为复位点，括号外为动作点。如果下限报警(监测流量过小)参考复位点参数。上限报警(监测流量过
大)参考动作点参数。
2.以上参数是将开关安装于水平管路,以20℃水为介质测试得出的。3.上表压力为316L不锈钢材质下耐压等级。

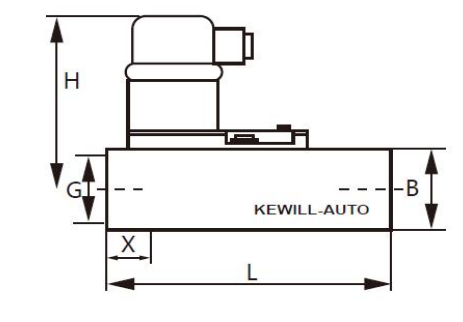

尺寸图
适用介质

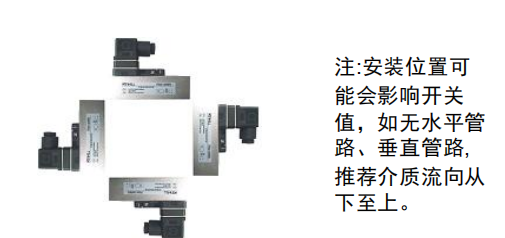

安装图

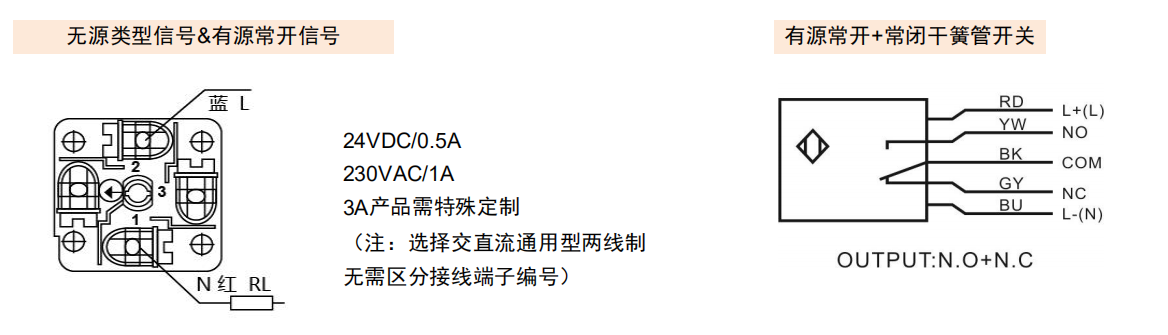

接线图
选型表
| FP53- | 柱塞式流量开关 | |||||||
| 适用管径 | ||||||||
| 螺纹接口 G1/4 名义口径DN8 | ||||||||
| 螺纹接口 G3/8 名义口径DN10 | ||||||||
| 螺纹接口 G1/2 名义口径DN15 | ||||||||
| 螺纹接口 G3/4 名义口径DN20 | ||||||||
| 螺纹接口 G1 名义口径DN25 | ||||||||
| 螺纹接口 G1 1/4 名义口径DN32 | ||||||||
| 连接方式 | ||||||||
| 内螺纹（母接头） | ||||||||
| 外螺纹 (公接头） | ||||||||
| 软管快速接头（订货时需备注软管内径） | ||||||||
| 信号类型 | ||||||||
| 24V±20%DC,0.5A,26W;有源触点信号 ;常开信号、量程范围可调 | ||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常开信号、量程范围可调(无LED指示灯) | ||||||||
| 24V±20%DC,0.5A,26W;无源触点信号 ;常闭信号单点设定(无LED指示灯) | ||||||||
| 24V±20%DC,0.5A,26W;有源供电常开+常闭输出、量程范围内可调（赫斯曼密封处理,飞线引出方式,线缆长度需备注） | ||||||||
| 230V±15%AC,1A,48W;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | ||||||||
| 230V±15%AC,1A,48W;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 380V±15%AC ;无源触点信号 常开信号单点设定(无LED指示灯) | ||||||||
| 380V±15%AC;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 交直流通用型;无源触点信号 常开信号、量程范围内可调(无LED指示灯) | ||||||||
| 交直流通用型;无源触点信号 常闭信号单点设定(无LED指示灯) | ||||||||
| 材质描述 | ||||||||
| 正常流量小于等于5L（特定客户备选项） | ||||||||
| 设定范围：0.6…8L/min （下线报警0.1…7L/min） | ||||||||
| 设定范围：1…15L/min | ||||||||
| 设定范围：2…28L/min | ||||||||
| 设定范围：27…70L/min | ||||||||
| 电器连接方式 | ||||||||
| 赫斯曼端子接头(DIN43650) | ||||||||
| (特殊备选项)VARIO | ||||||||
| 输出两路开关量报警点 | ||||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||||
