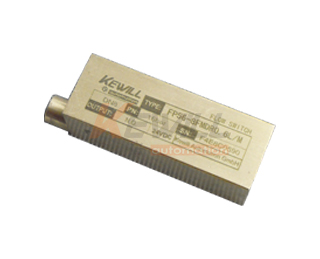

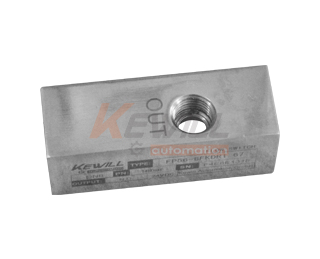

FP56系列微小型流量开关
类型： 流量开关
特点： 极小的压力损失,良好的重复性,抗污能力。用户无须在现场设定,带有开关设定刻度表 易设定,大开关容量,...
应用： 气液两用型，工业自动化/ 机械设备/空气压缩工业/ 制冷及空调。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南

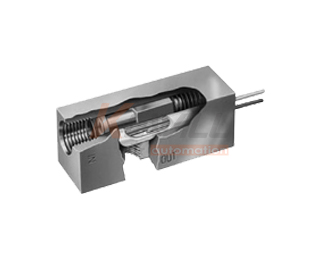

原理，结构
在线式安装，机械式，用于液体或气体介质;坚固的黄铜合金或不锈钢本体可选;适合应用于空间非常狭小的工况;可用于水和由;适合于大批量OEM主机生产;是制冷剂或润滑油流量监控的理想选择，可应用于便携设备和许多空间有限场合。适合单点设定要求无现场调解工况使用。 安装方向IN进水口需垂直指向大地。
主要特点
极小的压力损失,良好的重复性,抗污能力。用户无须在现场设定,带有开关设定刻度表 易设定,大开关容量,多种材质和耐压等级选择。
应用
气液两用型，工业自动化/ 机械设备/空气压缩工业/ 制冷及空调。
技术参数
| 设定点精确度： | ±5% |
| 电气连接： | NO.18 AWG:24″L. PVC Lead |
| 耐压： | 100bar |
| 介质温度： | 最大120℃ |
典型降压
【注释】
1. 流量设置是用纯水来校准的，水温度为21℃，按照流量渐增的顺序进行，设备位置垂直(导线向上)。
2. 技术人员需要注意，确保流体与上面所列出的接液材料的兼容性。
3. 建议采用50微米过滤器。
4. 订货时请备注供电种类:24VDC 220VAC 380VAC尺寸图

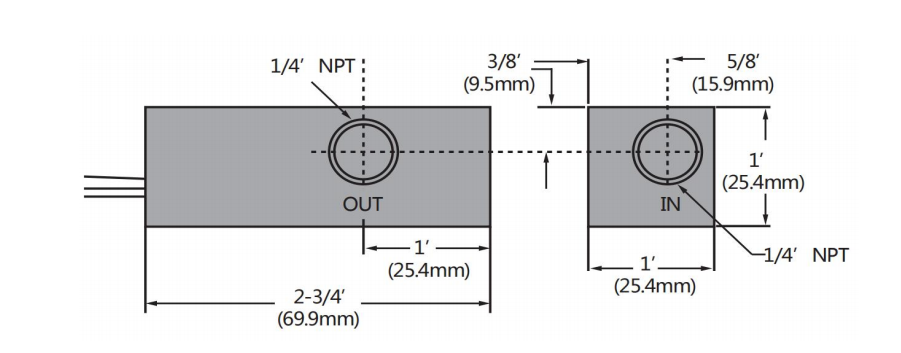

【尺寸】69.9*25.4 【重量】0.3KG
| 连接表述 | 进水口 | IN |
| 出水口 |
OUT |
选型表
| FP56- | 微小型流量开关 | |||||||||||||||||
| 适用管径 | ||||||||||||||||||
| 适用管径 DN6 | ||||||||||||||||||
| 适用管径 DN8 | ||||||||||||||||||
| 连接方式 | ||||||||||||||||||
| 内螺纹 | ||||||||||||||||||
| 材质说明 | ||||||||||||||||||
| 黄铜合金材质 | ||||||||||||||||||
| 不锈钢1.4435(316L)不锈钢材质 | ||||||||||||||||||
| 报警设定 | ||||||||||||||||||
| 直流配电24V±20%DC | ||||||||||||||||||
| 交流配电230V±15%AC | ||||||||||||||||||
| 交流配电380V±15%AC | ||||||||||||||||||
| 输出类型 | ||||||||||||||||||
| 常开输出（直接复线200mm） | ||||||||||||||||||
| 常闭输出（直接复线200mm） | ||||||||||||||||||
| 必选设定点参数：（出厂设定） | ||||||||||||||||||
| 0.1~10L/min区间内取一点 | ||||||||||||||||||
