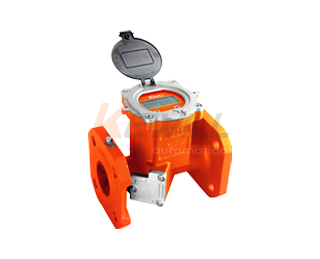

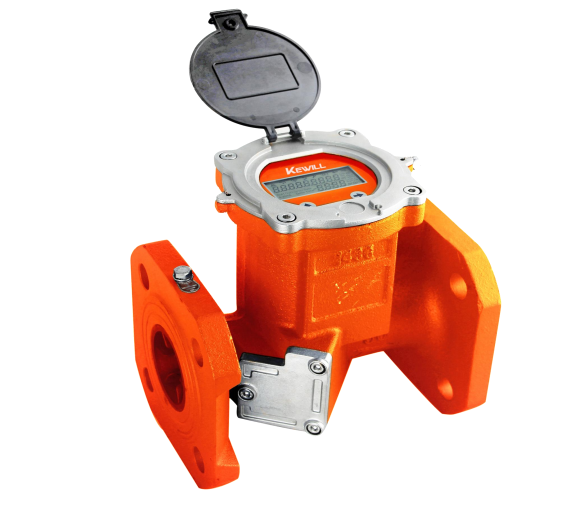

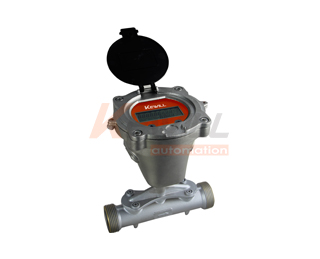

FU50超声波流量计（超声波水表）
类型： 超声波流量计
特点： 在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
应用： 适用用多种水质，包括含砂砾、杂草的水质。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构

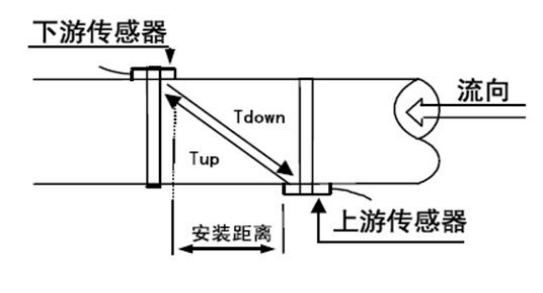

超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面的表达式：
其中
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown
特点
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
●在设定时刻自动启动控制器，实现自动定时定量供水或定量灌溉。
●在设定时间段内进行流量的分时累积，已实现梯度费率。
●热量测量
●选配双路PT1000温度测量功能，能够实现热量计量，适用于空调制冷行业。
●超声测量、无转动、无磨损部件
●长期保证测量精度，整机可靠性高。
●适用用多种水质，包括含砂砾、杂草的水质。
技术参数
| 测量流体 | 满管的水、污水、海水（其他液体需定制） |
| 流体温度 | 0-30°C(0-160℃) |
| 工作环境 | 温度：-10-45℃；湿度≤100%（RH） |
| 承受压力 | 1.6Mpa(2.5Mpa可选) |
| 上游流畅敏感度等级 | U3 |
| 下游流畅敏感度等级 | D0 |
| 电磁兼容性等级 | E2级 |
| 通讯接口 | RS485/M-BUS/红外 |
| 输出信号 | 两路隔离OCT或TTL脉冲输出/1路两线制4-20mA |
| 供电电源 | 内置锂电池（3.6V,19Ah）/外接DC8~36V直流电源/二线制4-20mA供电 |
| 防护等级 | IP68可下水2米工作 |
| 本地显示 | 双行显示包括9位累积量，4位瞬时流量，以及各种状态提示符及单位 |
| 数据存储 | 采用EEPROM/FLASH存储参数，自动记录前128个月前512日的累积流量 |
| 测流周期 | 测量状态：1次/秒；检定状态：4次/秒 |
| 功耗 | 电池可连续使用10年以上 |
| 接液材质 | DN15-DN40 黄铜（不锈钢） |
| DN50-DN150 球墨铸铁（不锈钢） | |
| DN200-DN300 碳钢（不锈钢） |
显示及操作
58×22mm液晶显示器
同屏显示瞬时流量、累积流量、时间及各种状态
触摸式按键
手指触摸玻璃即可完成操作
支持正反向流量测量
可分别进行正反向瞬时流量、累积流量测量
可设定多种测量单位
累积流量：m³、ft3、GAL、L
瞬时流量：m³/h、GPM、L/m
红外通讯接口
支持M-BUS等多种协议
通讯与信号类型
| 标配 | 接线柱编号 | 定义 |
| 1 | 485+（A） | |
| 2 | 485-(B) | |
| 3 | DC8-36V | |
| 4 | GND(可作485接地端子) |
| 选配 | 接线柱编号 | 定义 |
| 1 | 两线制4-20mA(可用24V供电) | |
| 2 | OCT1(集电极开路输出1) | |
| 3 | OCT2(集电极开路输出2) | |
| 4 | C1（TTL电平脉冲输出1） | |
| 5 | C2（TTL电平脉冲输出2） |
注：以上通讯接口或输出信号，可以在订货时选择任意两种引至外置防水接线盒。
用途
1.水,海水等液体测量
2.给水与排水
3.节能监测 节水管理
4.泄露监测
5.流量巡检，流量跟踪与采集
6.热量测量与热量平衡

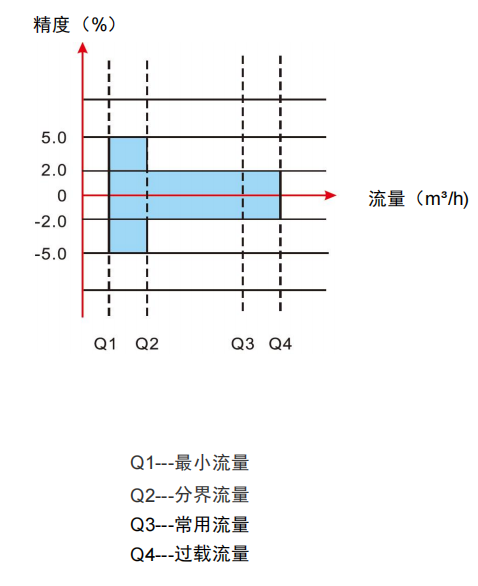

误差曲线
Q1—最小流量
Q2—分界流量
Q3—常用流量
Q4—过载流量

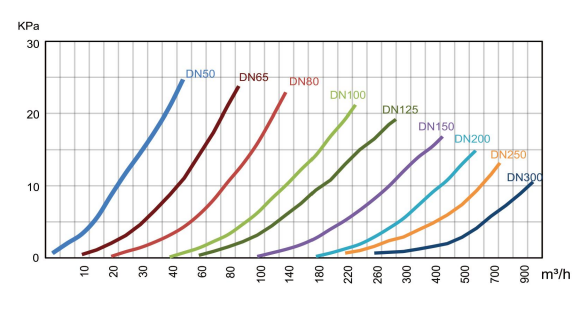

压力损失
流量范围
| 公称直径（mm） | 量程比R | 流量（m³/h） | ||||
| 始动流量 | 最小流量Q1 | 分界流量Q2 | 常用流量Q3 | 过载流量Q4 | ||
| DN15 | 200 | 0.003 | 0.0125 | 0.02 | 2.5 | 3.125 |
| DN20 | 200 | 0.0035 | 0.016 | 0.026 | 3.2 | 4 |
| DN25 | 200 | 0.007 | 0.02 | 0.032 | 4 | 5 |
| DN32 | 200 | 0.01 | 0.032 | 0.05 | 6.3 | 7.875 |
| DN40 | 200 | 0.015 | 0.1 | 0.16 | 20 | 25 |
| DN50 | 100 | 0.03 | 0.4 | 0.64 | 40 | 50 |
| DN65 | 100 | 0.059 | 0.63 | 1.008 | 63 | 78.75 |
| DN80 | 100 | 0.064 | 1 | 1.6 | 100 | 125 |
| DN100 | 100 | 0.094 | 1.6 | 2.56 | 160 | 200 |
| DN125 | 100 | 0.12 | 2 | 3.2 | 200 | 250 |
| DN150 | 100 | 0.27 | 2.5 | 4 | 250 | 312.5 |
| DN200 | 100 | 0.315 | 4 | 6.4 | 400 | 500 |
| DN250 | 100 | 0.508 | 4 | 6.4 | 400 | 500 |
| DN300 | 100 | 0.77 | 6.3 | 10.08 | 630 | 787.5 |

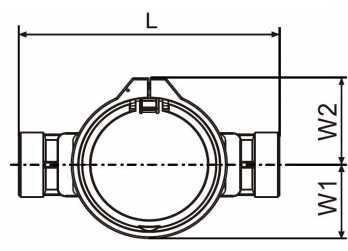

尺寸及重量

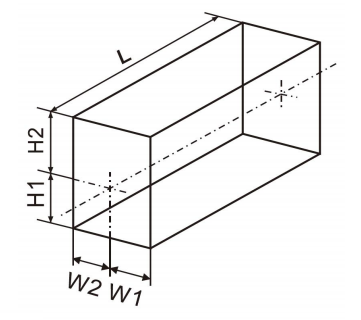

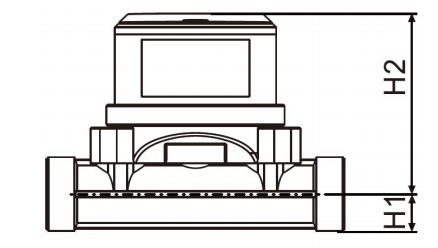

DN15-DN40
单位：mm
| 公称通径 | 外形尺寸 | 螺纹连接 | 有效螺纹长度 | 重量kg | 压力等级 bar | ||||
| L | H1 | H2 | W1 | W2 | |||||
| DN15 | 110 | 15 | 94 | 47.5 | 56 | G3/4 | 10.0 | 0.87 | 16 |
| DN20 | 130 | 17.5 | 97 | 47.5 | 56 | G1 | 12.5 | 0.94 | 16 |
| DN25 | 160 | 22.5 | 100 | 47.5 | 56 | G1 1/4 | 13.0 | 1.24 | 16 |
| DN32 | 180 | 25 | 102 | 47.5 | 56 | G1 1/2 | 14.5 | 1.36 | 16 |
| DN40 | 200 | 33.5 | 106 | 47.5 | 56 | G2 | 16.0 | 1.89 | 16 |

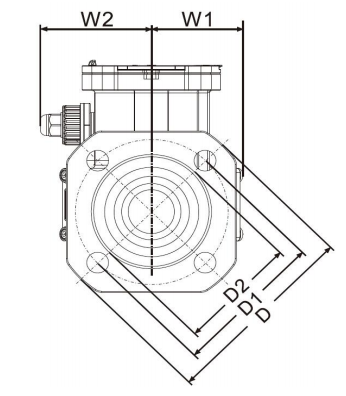

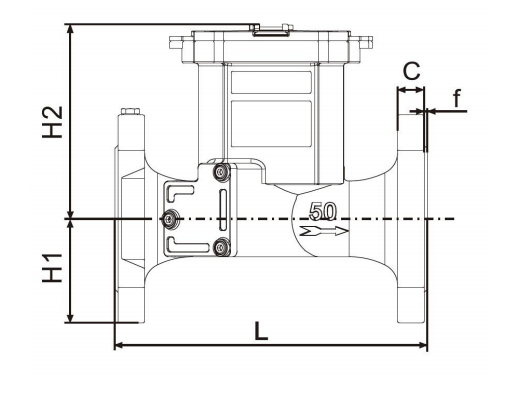

DN50-DN300
