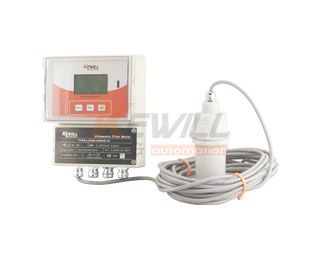

FU90超声波明渠流量计

原理

1、 超声波测液位原理

超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器。测出超声脉冲从发射到接收在传声媒质中传播的时间，再根据传声媒质中的声边，就可以算得从换能居到液面的距离，从而确定液位。

2、量水堰槽的测流量原理

流通顺畅的明渠内流量越大，液位越高;流量越小，液位越低。 通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。 在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。

常用的量水堰槽有：巴歇尔槽、 三角堰、 矩形堰等，优选巴歇尔槽。

特点

●内置多种算法，适合各种标准水堰

●坚固、稳定的超声波传感器适用恶劣工况场合

●中文菜单，操作更方便

●探头更换便捷，备件置换更方便

●盲区可以人工设置，屏蔽探头附近的干扰信号

●换能器内置温度传感器，实时自动温度补偿

应用

在污水排放、水利工程、供水引渠、农田灌溉等很多场合的水路是敞开的渠道而非管道，这些渠道的水流量的测量仪表称为明渠流量计，具体做法是：在明渠的测量点安置一个标准的量水堰槽，在堰槽的固定点安装一台高精度的液位计，根据相应埋槽的水位-流量关系，计算出流量。FU90型就是这样一款高精度的超声波原理的明渠流量计，可以同时显示瞬时流量/累计流量/液位高度。

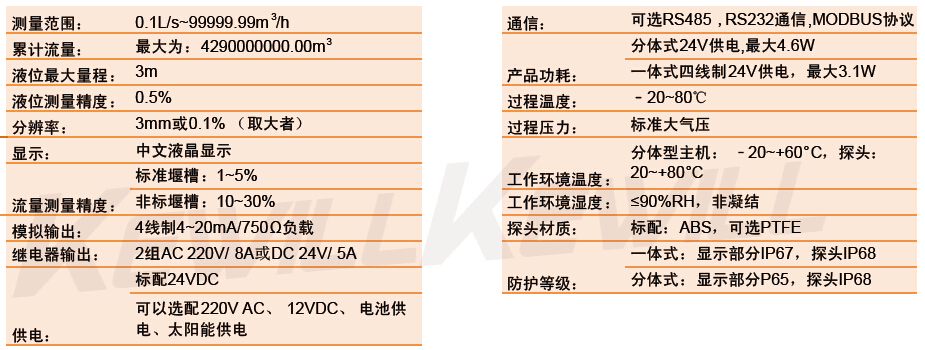

技术参数

外形尺寸及连接

电气相关

安装设计

巴歇尔槽

说明 ：

材质：玻璃钢 ，PVC或者不锈钢。

1、内尺寸要准确。

2、内表面要光滑、平整。

3、壁厚要大于8mm。

4、探头支架如跨度太大 ，设法增加强度。

5、支架离最高水位距离要大于400mm。

6、j尺寸与在渠道上安装有关 ，根据现场情况确定。

选型表
