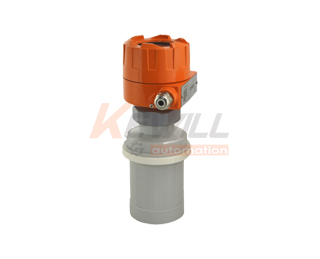

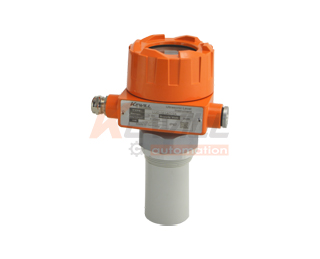

LUD20超声波液位计（物位计）

超声波液位计原理，结构

超声波液位计安装在被测介质上方的传感器在变送器的控制下，传感器向被测物体的表面发射一束超声波脉冲，声波被物体表面反射，并被传感器接收将其转换为电信号。从超声波发射到重新被接收，其时间与与传感器被测物体表面的距离成正比。显示电子单元检测该时间，并根据已知的当前温度下的声速，计算出被测物体表面至传感器的距离。通过CPU的运算就可得出液位测量值。

超声波液位计应用

能够保证超声波有效传播到被测液面、料面或固体表面的场合。如：储罐、料槽、计量箱、池子、水箱、水井、水渠、粮仓、料仓、移动物体等。

超声波液位计特点

● 一体化设计，安装方便

● 二线制与四线制接线多种接线方式

● 带有LCD的大显示窗，便于调试和观察

● 提供DC4-20mA输出和高低位继电器输出

● 过压过流保护，雷电保护

● 全塑料探头，耐酸碱，适应恶劣环境

超声波液位计技术参数

超声波液位计结构图

电气相关

安装要求

安装方式

安装注意事项

1.传感器应尽可能安装在无振动、波动、泡沫、粉尘、或强电磁干扰场合。

2.所选择的安装位置应该方便施工、观察和维护。

3.确保传感器垂直对准物体表面安装。

4.对开口容器，只要条件许可，尽量使传感器位于容器上沿或进料口之上，以避免传感器被淹没而输出错误信号。

5.露天或野外安装时应加装遮阳、避雨设施。

6.传感器安装位置应尽量避开正下方、出料口等页面剧烈波动的位置。

7.若池壁或罐壁不光滑，仪表安装位置需尽量离开池壁或罐壁。

8.电线、电缆保护管，要注意密封防止积水。

超声波液位计选型表
