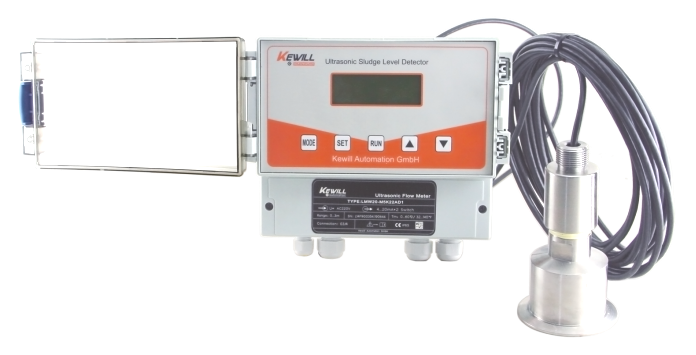

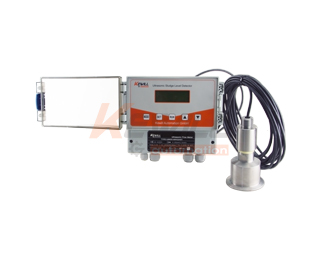

LMW20超声波泥水界面仪（泥位计）
类型： 超声波液位计
特点： 探头可选PTFE、 POM、不锈钢1.4435(316L) 等材质，用于强腐蚀环境
应用： 污水处理厂：初沉淀池、二次沉淀池、污泥浓缩池
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
超声波泥水界面仪是专为污水处理工艺中 污泥界面的连续在钱监测而设计。仪器利用可靠的超声波回波检测原理，检测出传感器探头与污泥界面的距离和底面的距离，实现了污泥厚度变化实时监测和相关工艺过程的控制，从而优化排泥控制和加药控制，防止出水恶化， 避免污泥脱氮和分解，优化工艺控制流程。

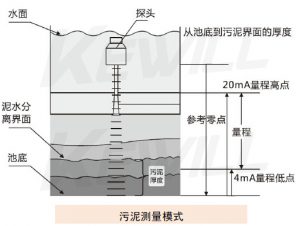

量程底点
参考平面到该位置的距离值。当量程低点高于参考平面时数值为正，低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出4mA电流。
量程高点
参考平面到该位置的距离值。当量程高点高于参考平面时数值为正，低于参考平面时数值为负。 测量出的泥位在这个设定值的时候输出20mA电流。
特点
●探头可选PTFE、 POM、不锈钢1.4435(316L) 等材质，用于强腐蚀环境
●抗干扰能力强
●全中文的菜单、 操作方便
●仪表调试有简易模式和专家模式
●探头IP68防护等级，恶劣环境可用
●仪表整体小巧，简洁美观
应用
污水处理厂：初沉淀池、二次沉淀池、污泥浓缩池
选矿相关：浮选分离与沉淀池
电厂：灰浆沉淀池
水厂与水净化：添加絮凝剂后的沉淀池
技术规格
| 量程: | 5米、10米 | ||||||||||||
| 15米、20米 | |||||||||||||
| 测量精度: | 1% | ||||||||||||
| 2% | |||||||||||||
| 分辨率: | 3mm | ||||||||||||
| 模拟输出: | DC 4-20mA/750Ω负载 | ||||||||||||
| 继电器输出: | 单通道为2组AC 250V/ 8A | ||||||||||||
| 'DC 30V/ 5A 状态可编程 | |||||||||||||
| 输入电源: | 220VAC±15% 50Hz | ||||||||||||
| 24VDC 120mA | |||||||||||||
| 12VDC | |||||||||||||
| 电池供电或者太阳能 | |||||||||||||
| 产品功耗: | 最大4.6W （视继电器输出） | ||||||||||||
| 探头材质: | POM工程塑料 | ||||||||||||
| PTFE | |||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||
| 变送器外壳材质 | ABS 阻燃壳体 | ||||||||||||
| 防护等级: | 探头IP68 | ||||||||||||
| 显示仪表IP65 | |||||||||||||
| 探头电缆: | 标配10米，可达100米 | ||||||||||||
| 环境温度: | 显示仪表(变送器） -20~ +60°C | ||||||||||||
| 探头（传感器） -20~+80°C | |||||||||||||
| 防爆认证: | 非防爆场合使用 | ||||||||||||
| 探头过程连接: | NPT3/4 | ||||||||||||

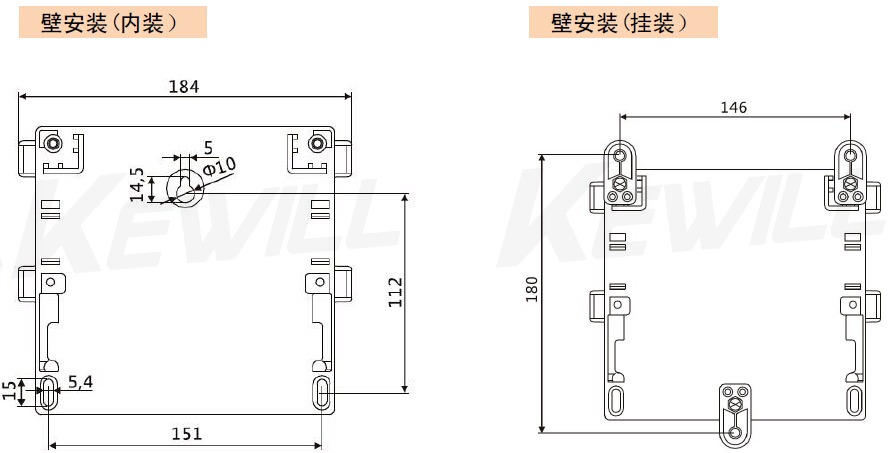

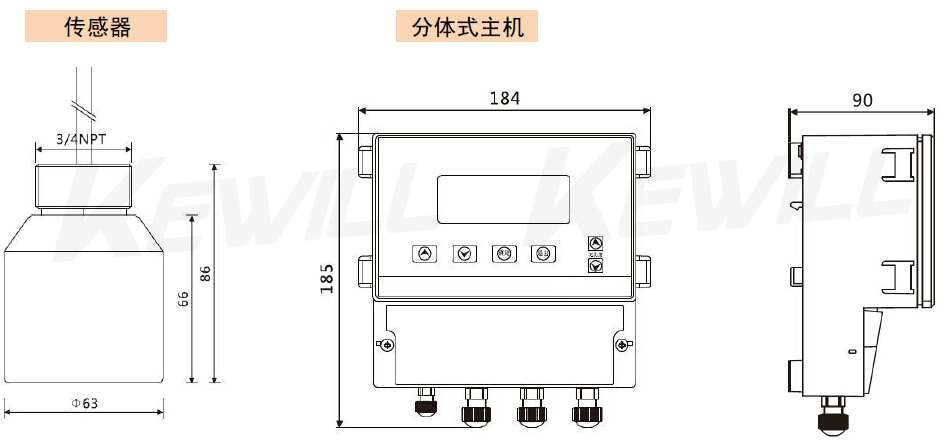

尺寸图

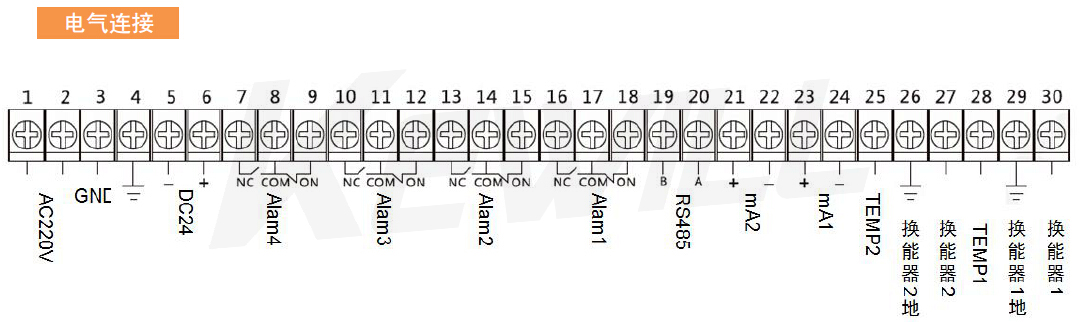

电气连接
接线注意：
1、接地(4号端子)必须真正接到大地上，不和其他设备共用地线端子。
2、RL1、RL2上、下限报誓，RL3和RL4空闲备用。
3、T1接传感器，T2空闲备用。
4、mA1输出4-20mA电流，mA2空闲备用。

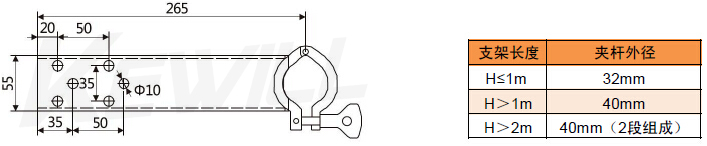

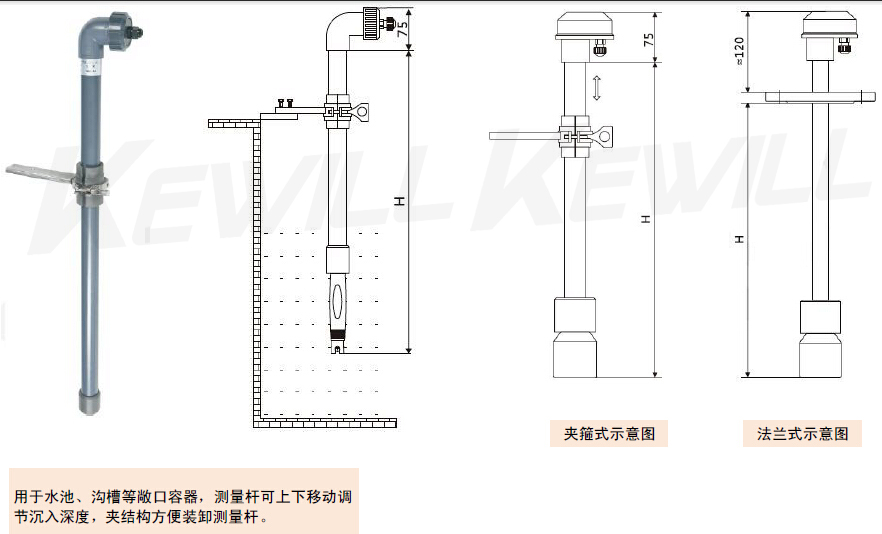

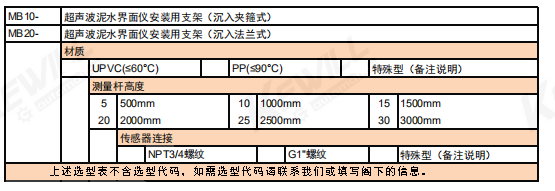

沉入式支架

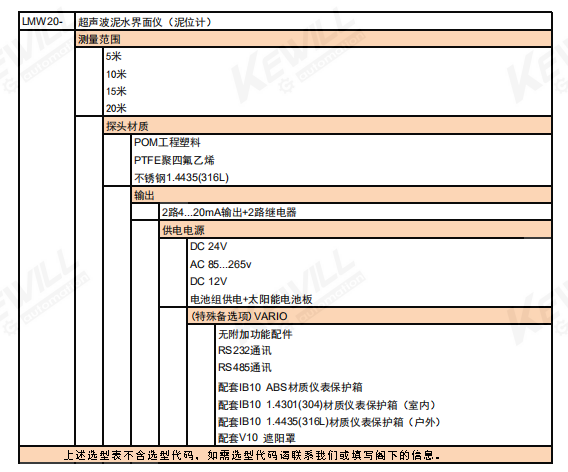

选型表

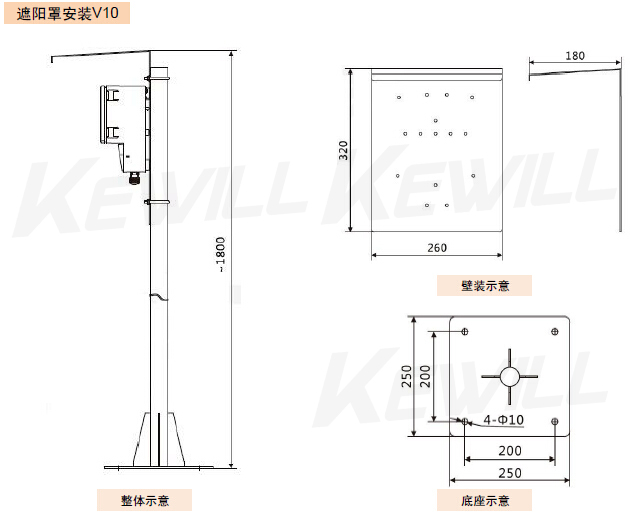

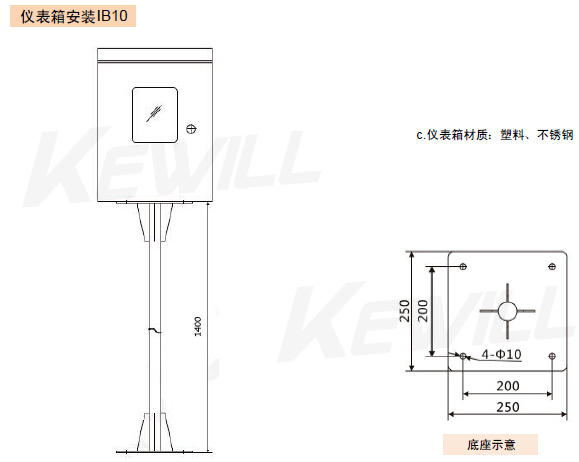

配件选型表
安装指南
1、 应保持传感器与泥面和池底面垂直。
2、探头正下方发射面内不能有障碍物，以避免超声波信号被障碍物阻挡和反射。
3、 探头安装要远离有流速突变引起的气体泡沫和活性漂浮固体，以保证精确稳定的测量。
4、探头安装要远离进水口和出水口。
5、 传感器探头应完全浸没在水中，并且距池璧至少50 cm，如果水池璧凹凸不平，或者有支架、管道等物体，需要加大探头距池壁的距离。
