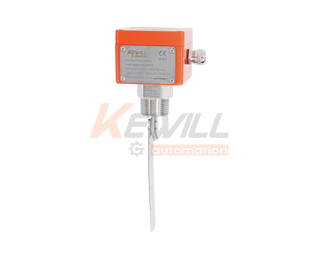

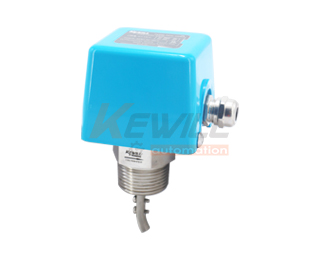

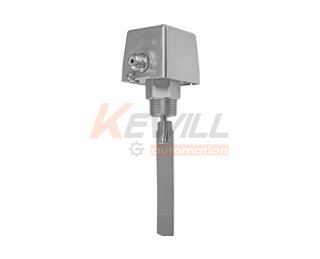

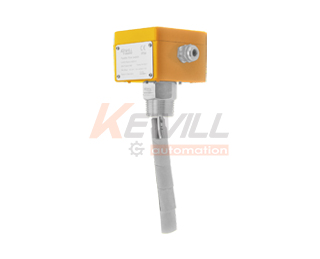

FB30系列挡片式流量开关
类型： 机械在线式
特点： 极小压损，良好重复性，抗污能力，通过旋钮实现精确开关设定。机械与电子部分安全隔离。可用于多种管道。
应用： 应用于供暖、空调、制冷、水处理、增压供水、工业添加等系统。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南

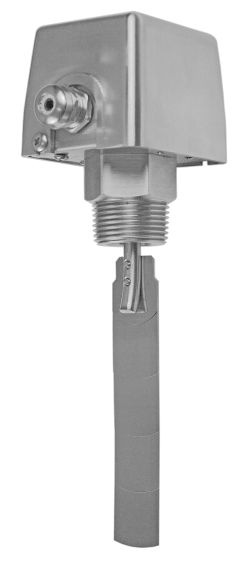

FB30系列挡片式流量开关原理，结构
插入式安装，机械式流量开关。内置微动触发开关。
FB30系列挡片式流量开关特点
极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。交货时附有5种挡片，在大管径低流速或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于多种管道。
FB30系列挡片式流量开关功能
通过检测管道中有无流量来断开或者闭合一个电路。它通常运用于供暖、空调、制冷、水处理、增压供水、工业添加等系统。通过其可以控制如下设备：水泵、燃烧器、压缩机、冷水机、电动阀、报警设备、工业添加设备等。在供暖系统中，它的作用尤其重要，当锅炉系统回水流量过低或无流量时，它能迅速关闭燃烧器，防止锅炉系统干烧、超温，避免其他温度控制元件频繁介入。
FB30系列挡片式流量开关参数表
| 参数表1 适用于管径≤6”时 | |||||||||||||||||||||||
| 安装管径 | 适用挡片号 | 压力 | 可调范围 | 迟滞 | |||||||||||||||||||
| DN | bar | L/min（水.空气） | L/min（水.空气） | ||||||||||||||||||||
| DN25 「1″」 | 1 | 16 or 40 | 20…48 | 8 | |||||||||||||||||||
| DN32 「1 1/4″」 | 34…100 | 10 | |||||||||||||||||||||
| DN40 「1 1/2″」 | 65…160 | 14 | |||||||||||||||||||||
| DN50 「2″」 | 120…280 | 26 | |||||||||||||||||||||
| DN65 「2 1/2″」 | 210…550 | 18 | |||||||||||||||||||||
| DN80 「3″」 | 380…750 | 20 | |||||||||||||||||||||
| DN50 「2″」 | 2 | 40…140 | 18 | ||||||||||||||||||||
| DN65 「2 1/2″」 | 110…340 | 15 | |||||||||||||||||||||
| DN80 「3″」 | 180…470 | 18 | |||||||||||||||||||||
| DN100 「4″」 | 350…920 | 20 | |||||||||||||||||||||
| DN80 「3″」 | 3 | 115…220 | 20 | ||||||||||||||||||||
| DN100 「4″」 | 210…590 | 20 | |||||||||||||||||||||
| DN125 「5″」 | 380…1200 | 40 | |||||||||||||||||||||
| DN150 「6″」 | 550…1800 | 80 | |||||||||||||||||||||
| 参数表2 适用于管径≥125mm时 | |||||||||||||||||||||||
| 接口高度 | 适用挡片号 | 压力 | 可调范围 | 迟滞 | 重量 | ||||||||||||||||||
| mm | bar | m/s（水.空气） | m/s（水.空气） | kg | |||||||||||||||||||
| 25 | 4 | 16 or 40 | 0.37…1.22 | 0.05 | 0.55 | ||||||||||||||||||
| 25 | 5 | 0.26…0.86 | 0.04 | ||||||||||||||||||||
| 50 | 4 | 0.57…1.68 | 0.08 | ||||||||||||||||||||
| 50 | 5 | 0.33…1.08 | 0.05 | ||||||||||||||||||||
| 注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的. | |||||||||||||||||||||||
FB30系列挡片式流量开关技术参数
| 波纹管寿命： | 500，000次 | 材质 | 主体： 不锈钢 |
| 重复性: | ±2.5%总量程 | 过程连接：青铜合金/不锈钢 | |
| 接线方式： | 端子接线 | 连接杆： 青铜合金/不锈钢 | |
| 平均压力损失： | 0.08bar(流量最大时） | 挡片： 316L不锈钢 | |
| 环境温度： | ‘-25~80℃ | 防护外壳：消防级碳酸聚合物 | |
| 介质温度： | 0…90℃ （-30…350℃) | 316L不锈钢&压铸铝 | |
| 接口方式： | DN25法兰连接式 | 输出 | 机械开关 常开+常闭 |
| 防护等级： | IP54&IP67 | 24VDC，15A | |
| 接口方式： | DN25法兰连接式 | 250VAC，15A | |
| 接口方式： | DN25法兰连接式 |
380VAC，5A |
FB30系列挡片式流量开关适用介质

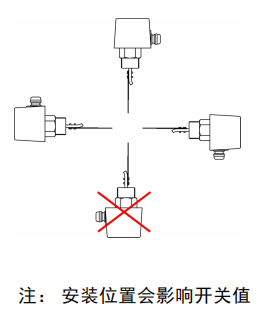

FB30系列挡片式流量开关安装
FB30系列挡片式流量开关接线图
单刀双掷 常开+常闭 (SPDT)

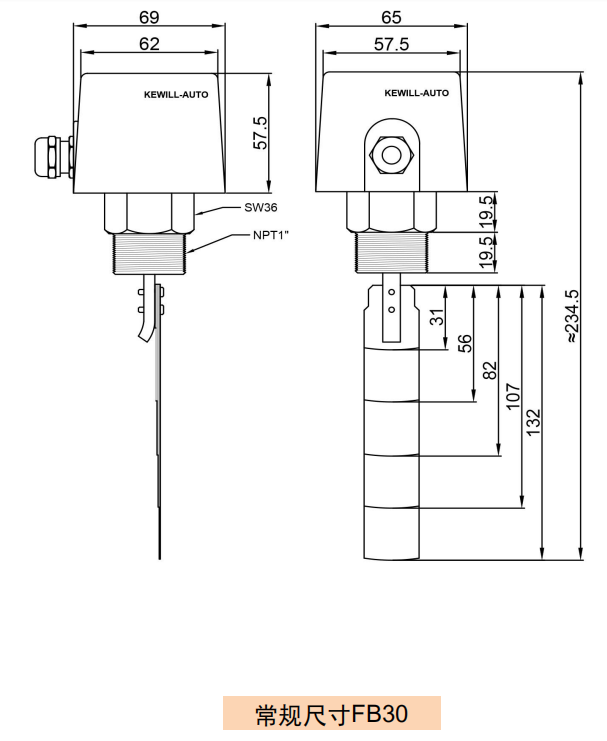

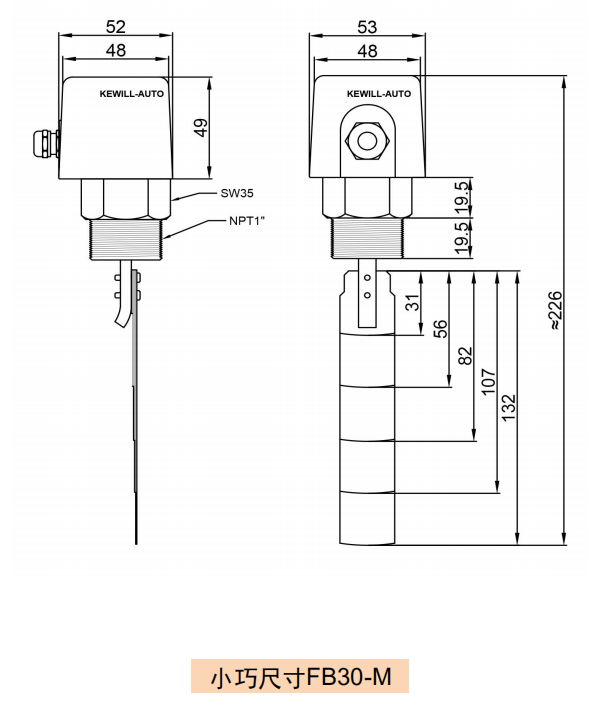

FB30系列挡片式流量开关尺寸图
FB30系列挡片式流量开关选型表
| FB30- | 挡片式流量开关 | ||||||
| FB30M- | 小巧型挡片式流量开关 | ||||||
| FB30B- | 高防护等级流量开关（IP67） | ||||||
| 接口螺纹 | |||||||
| 螺纹接口:NPT1″(外螺纹) | |||||||
| 订制型（大于NPT1″） | |||||||
| 接液部分材质 | |||||||
| 青铜合金结构 UNI EN 12165 CW617N | |||||||
| 不锈钢1.4301(304) 过液本体 | |||||||
| 不锈钢1.4435(316L) 过液本体 | |||||||
| POM塑料材质 | |||||||
| 防护盖材质 | |||||||
| 消防级碳酸聚合物防护外壳(IP54) | |||||||
| 压铸铝防护外壳(IP67) | |||||||
| 316L不锈钢防护外壳(IP54) | |||||||
| （特殊备选项）VARIO | |||||||
| 耐高温350°C(该选项需选择FB30B型本体) | |||||||
| DN25法兰接口 | |||||||
| 耐高压40bar | |||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||
