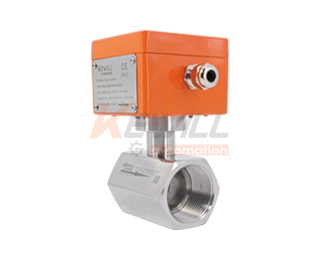

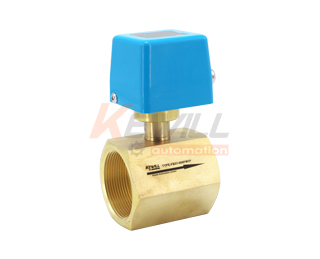

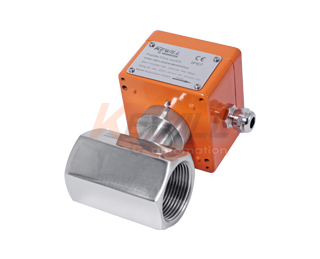

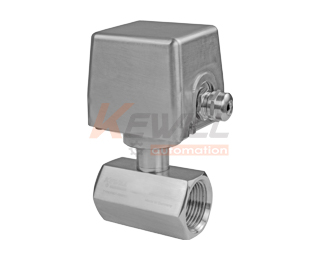

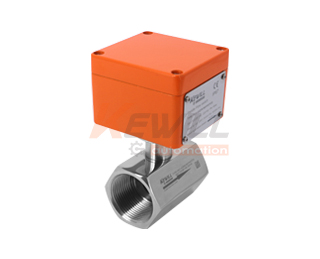

FB31挡片式流量开关
类型： 机械在线式
特点： 在线式安装，极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。机械部分与电子部分安...
应用： 气液两用型，工业自动化,机械设备,空气压缩工业,制冷及空调,适用于直径≤50mm的管道。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
FB31挡片式流量开关原理，结构
机械式流量开关。内置弹簧支撑的档片，当流量达到预制值时，机械结构触发微动触发开关。
FB31挡片式流量开关特点
在线式安装，极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。
FB31挡片式流量开关应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调 适用于直径≤50mm的管道。
FB31挡片式流量开关性能概述
流量开关，黄铜(不锈钢)阀体。档片、波纹管、支撑架等内部元件为不锈钢。适用介质：水、乙二醇溶液、油、空气。最大工作压力40 bar.介质温度-30…350℃。电源：250V,3A。保护级别IP54.适用管径DN15~DN50
FB31挡片式流量开关技术参数
| 设定范围: | 详见下表 | 防护等级: | IP54 |
| 重复性: | ±2.5%总量程 | 主体材料: | 316L不锈钢 |
| 接线方式： | 端子接线 | 过程连接： | 黄铜合金 & 316L不锈钢 |
| 输出: | 机械开关 常开＋常闭 (24VDC,15A/250VAC,15A/380VAC,5A) | 连接杆： | 黄铜合金& 3161L不锈钢 |
| 耐压: | 16 bar（40bar可选） | 档片： | 316L不锈钢 |
| 平均压力损失: | 0.08bar（流量最大时） | 密封： | NBR |
| 环境温度: | -25…80℃ | 防护外壳： | 消防级碳酸聚合物&316L不锈钢 |
| 介质温度: | 0…90℃ （-30…350℃) |
FB31挡片式流量开关参数表
| 管径 | 接口螺纹 | 型 号 | 耐压 | 可调范围 | 迟滞 | 重量 | ||||||||||||||||||
| DN | D | bar | L/min（纯水） | L/min（纯水） | kg | |||||||||||||||||||
| 15 | RC 1/2″ 锥管螺纹 | FB31-015FM1 | 16 or 40 | 3…11 | 1.5 | 0.85 | ||||||||||||||||||
| RC 1/2″ 锥管螺纹 | FB31-015FM2 | 5…17 | 2.5 | |||||||||||||||||||||
| 20 | RC 3/4″ 锥管螺纹 | FB31-020FM1 | 4.2…18 | 2 | ||||||||||||||||||||
| RC 3/4″ 锥管螺纹 | FB31-020FM2 | 8.3…37 | 3 | |||||||||||||||||||||
| 25 | RC 1″ 锥管螺纹 | FB31-025FM1 | 5…23 | 2 | ||||||||||||||||||||
| RC 1″ 锥管螺纹 | FB31-025FM2 | 11…48 | 4 | |||||||||||||||||||||
| 32 | RC 1 1/4″ 锥管螺纹 | FB31-032FM1 | 8.1…39 | 3 | 1.1 | |||||||||||||||||||
| RC 1 1/4″ 锥管螺纹 | FB31-032FM2 | 19…90 | 6 | |||||||||||||||||||||
| 40 | RC 1 1/2″ 锥管螺纹 | FB31-040FM1 | 15…69 | 5 | ||||||||||||||||||||
| RC 1 1/2″ 锥管螺纹 | FB31-040FM2 | 25…111 | 7 | |||||||||||||||||||||
| 50 | RC2″ 锥管螺纹 | FB31-050FM1 | 35…92 | 6 | 1.25 | |||||||||||||||||||
| RC 2″ 锥管螺纹 | FB31-050FM2 | 46…125 | 7 | |||||||||||||||||||||
注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的，以上型号示例开关材质为316L不锈钢材质(另有青铜材质可选)

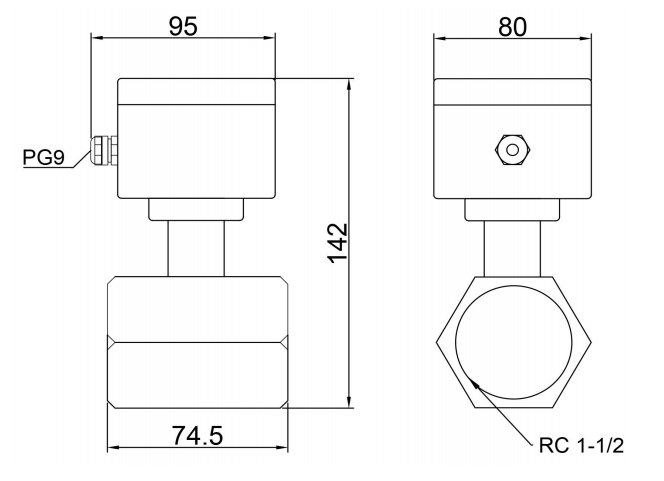

FB31挡片式流量开关尺寸图

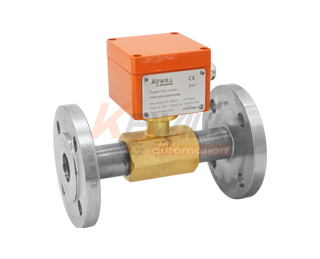

FB31挡片式流量开关法兰连接示意图
FB31挡片式流量开关适用介质
FB31挡片式流量开关接线图
FB31挡片式流量开关安装
FB31挡片式流量开关选型表
| FB31- | 挡片式流量开关 | ||||||
| 适用管径 | |||||||
| RC 1/2″ 锥管螺纹 (DN15) | |||||||
| RC 3/4″ 锥管螺纹 (DN20) | |||||||
| RC 1″ 锥管螺纹 (DN25) | |||||||
| RC 1 1/4″ 锥管螺纹 (DN32) | |||||||
| RC 1 1/2″ 锥管螺纹 (DN40) | |||||||
| RC2″ 锥管螺纹 (DN50) | |||||||
| 客户指定管径尺寸 | |||||||
| 连接方式 | |||||||
| 内螺纹 | |||||||
| 外螺纹 | |||||||
| 材质说明 | |||||||
| 黄铜合金结构 UNI EN 12165 CW617N | |||||||
| 不锈钢1.4301(304) 过液本体 | |||||||
| 不锈钢1.4435(316L) 过液本体 | |||||||
| （详细参数 | |||||||
| 详见 参数表一 中与管径相适宜的量程调节范围 | |||||||
| 详见 参数表一 中与管径相适宜的量程调节范围 | |||||||
| 防护盖材质 | |||||||
| 消防级碳酸聚合物防护外壳(IP54) | |||||||
| 压铸铝防护外壳(IP67) | |||||||
| 316L不锈钢防护外壳(IP54) | |||||||
| (特殊备选项)VARIO | |||||||
| 特殊连接方式：法兰连接式 | |||||||
| 耐高压40bar | |||||||
| 耐高温350°C(该选项防护等级IP67) | |||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||
