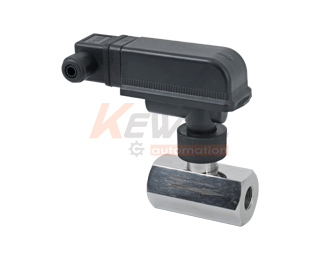

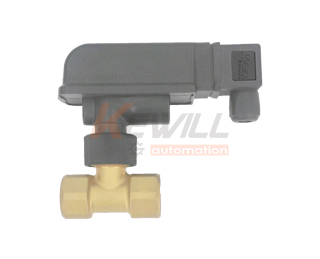

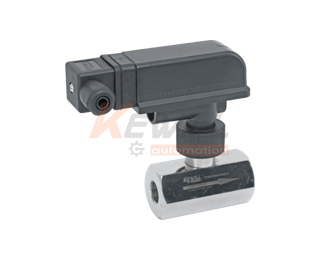

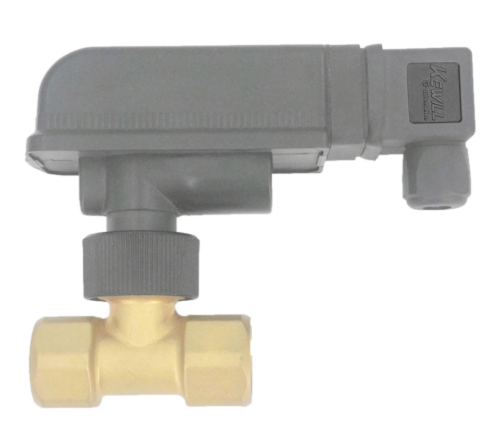

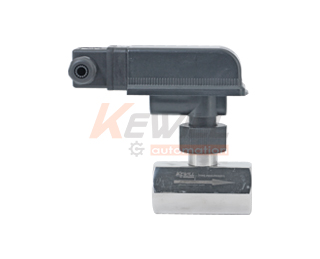

FB35挡片式流量开关原理，结构

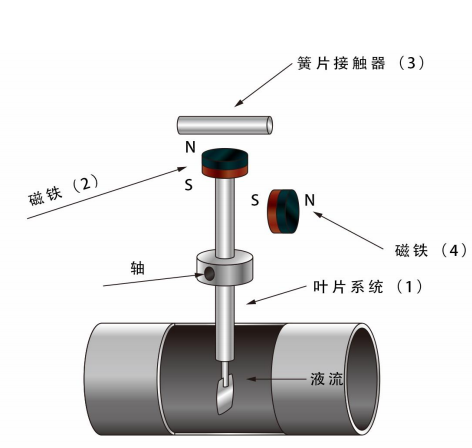

流量开关包含一个叶片系统(1)在它的另一端连接着一个永久磁铁(2)，在这个磁铁的上边是一个簧片接触器(3)，这一部分置于液体的外部。另外还有一个磁铁(4)它的磁极与前一个磁体相同，产生一定的力将开关复位到无流量的位置。
当液体冲向挡片时，挡片摆动，改变磁铁(2)与簧片接触器(3)的相对位置，激发了接触器，一旦液流被中断，叶片回到起始位置，又一次激发接触器。两磁铁的相互排斥了磁铁复位所需要的力。改用磁力来替代一般的弹簧部件，这样来达到稳定耐久使用以及对压力峰值不再敏感。
FB35挡片式流量开关主要特点
●低压力降 开关点可测
●即时响应 耐压250bar
●开与关仅取决于流量，与温度或压力无关
●簧片接触器作为感应元件是由两个磁片构成，放置于充满惰性气体的玻璃管中，该方法消除了接点燃烧产生的损耗。
●开关点可测
●耐压250bar
可选功能
特殊的设定点
插头内带LED，显示流量情况
耐压250bar可选
高开关性能的簧片接触器
FB35挡片式流量开关功能
有流量时簧片闭合，流量被中断时簧片打开，这些设置客户可根据实际需求改变，也可以现场在流量内设定开关点。

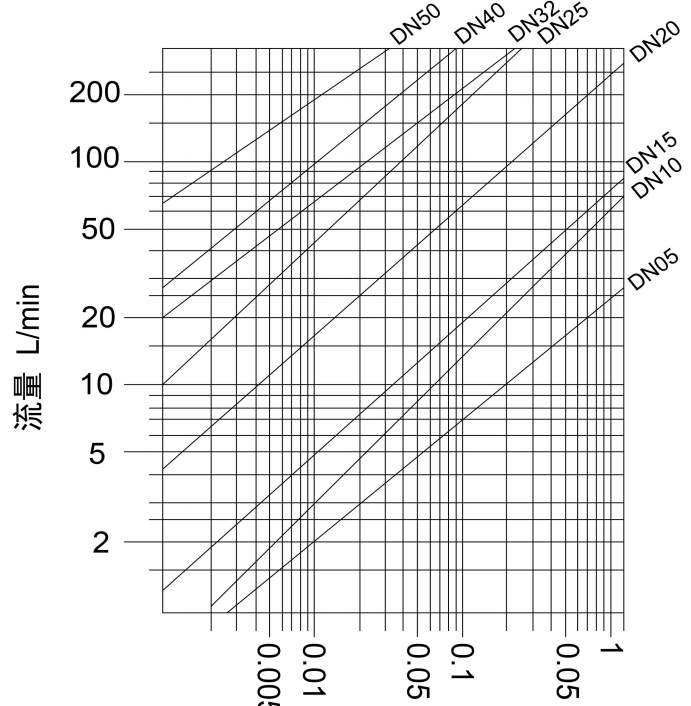

压力降bar
FB35挡片式流量开关技术参数
| 波纹管寿命： | 100，000，000次 | ||
| 重复性： | ±2.5%总量程 | ||
| 迟滞： | 视开关点而定，最小0.5L/Min | ||
| 接线方式： | 端子接线 | ||
| 耐压： | 16bar（250bar可选） | ||
| 介质温度： | 0…90℃(-30…50℃) | ||
| 环境温度： | -25…80℃ | ||
| 最大开关电流： | 1A | ||
| 最大开关电压： | 230VAC，48VD | ||
| 最大容量： | 26VA,20W | ||
| 防护等级： | IP57 | ||
| 材质： | |||||||||||
| 主体： | 电器主体： | 塑料NORYL PPO GFN3 | |||||||||
| 过程连接： | 青铜金/不锈钢1.4301（304） | ||||||||||
| /不锈钢1.4435（316L） | |||||||||||
| 连接杆: | 青铜金/不锈钢1.4301（304） | ||||||||||
| /不锈钢1.4435（316L） | |||||||||||
| 挡片： | 316L不锈钢/塑料 | ||||||||||
| 过程管接头： | 青铜合金 | ||||||||||
| 不锈钢1.4301（304）/不锈钢1.4435（316L） | |||||||||||
| 铜焊接接头 | |||||||||||
| PVC粘合接头 | |||||||||||

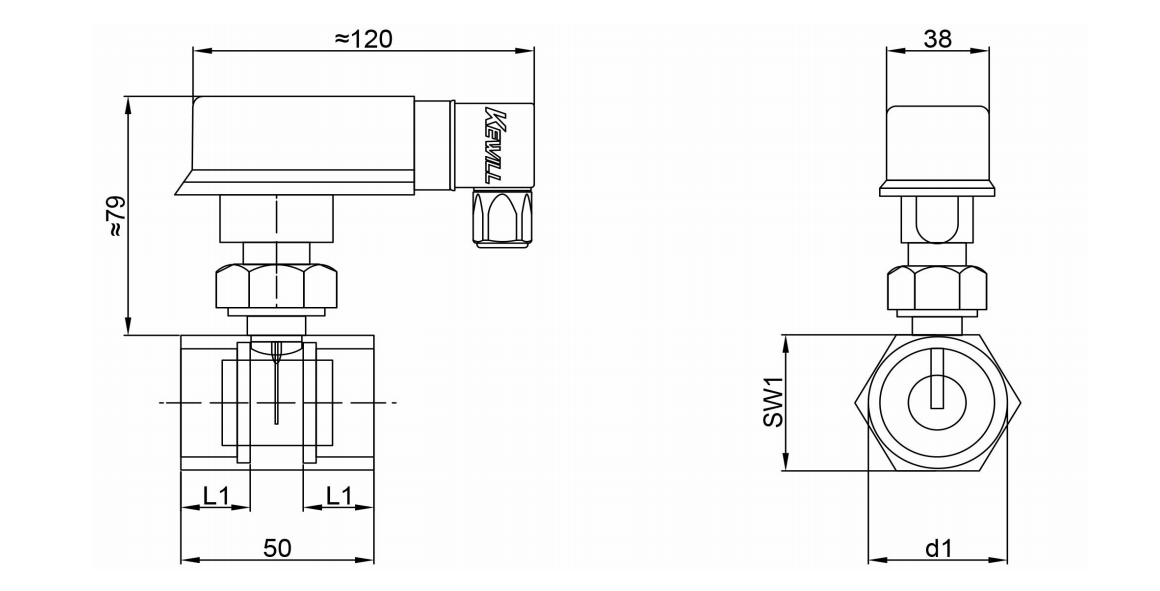

FB35-F在线安装系列示意图

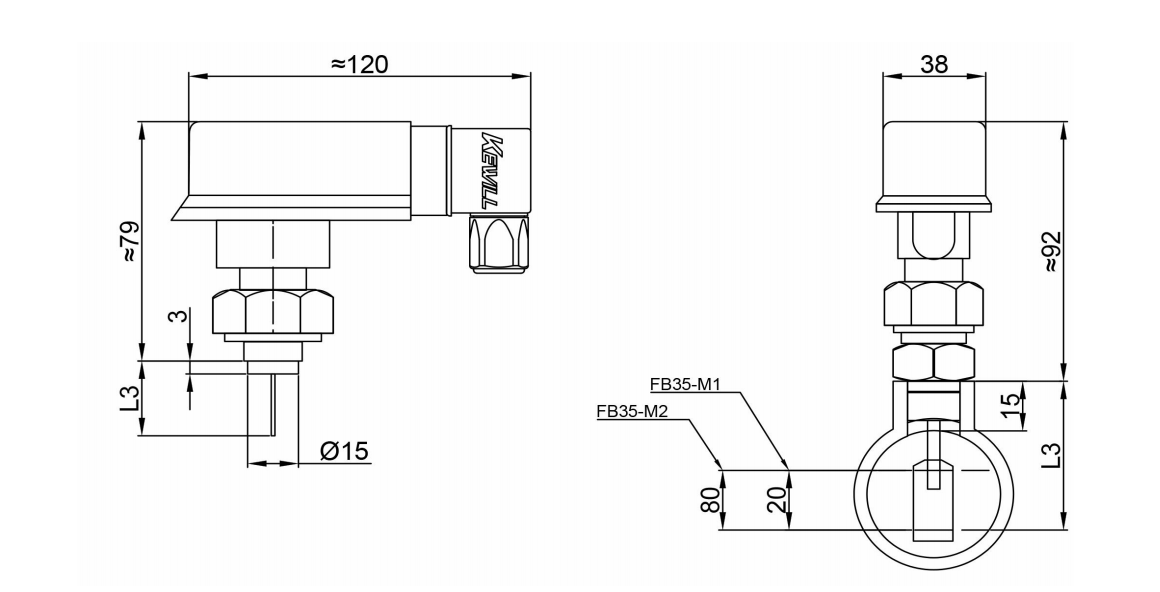

FB35-M插入式 尺寸图
FB35挡片式流量开关 选项与参数表
| 型号 type | 安装管径 | 螺纹规格 | 可调范围 | 最大通过流量 | 尺寸 | ||||||||||||||||||
| d1 | 螺纹尺寸 | ||||||||||||||||||||||
| DN | L/min(渐增流量) | L/min(渐减流量) | L/min | 铜 | 钢 | ||||||||||||||||||
| FB35-F08(M) | 8 | G1/4 | 2.1…2.7 | 1.8…2.4 | 45 | 11 | 27 | 27 | |||||||||||||||
| FB35-F010(M) | 10 | G3/8 | 2.5…3.2 | 2.2…2.9 | 60 | 11 | 19 | 27 | |||||||||||||||
| FB35-F15(M) | 15 | G1/2 | 3.4…4.2 | 3…3.8 | 67 | 11 | 19 | 27 | |||||||||||||||
| FB35-F20(M) | 20 | G3/4 | 7.0…9.1 | 6.4…8.2 | 120 | 15 | 27 | 32 | |||||||||||||||
| FB35-F25(M) | 25 | G1 | 13.5…17 | 12…15.5 | 195 | 15 | 32 | 41 | |||||||||||||||
| FB35-F32(M) | 32 | G1-1/4 | 15.5…2.5 | 14.5…19 | 240 | 15 | 46 | 46 | |||||||||||||||
| FB35-F40(M) | 40 | G1-1/2 | 26.5…34.5 | 25.5…32.5 | 400 | 15 | 55 | 55 | |||||||||||||||
| FB35-F50(M) | 50 | G2 | 39.5…51 | 39…5. | 400 | 15 | 70 | 70 | |||||||||||||||
备注：()括号内为材质选项
M 黄铜材质
P 塑料材质
K1 不锈钢1.4301(304)
K2 不锈钢1.435(316L)
FB35-M插入式安装 选项与参数表
| 型号 type | 螺纹规格 | 插入管径 | 可调范围 | 最大通过流量 | 插入深度L3 | ||||||||||||||
| m³/h(渐增流量) | m³/h(渐减流量) | m³/h | mm | ||||||||||||||||
| FB35-M1（M） | G1/2 | DN50 | 1.9…2.7 | 1.8…2.6 | 30 | 51±1 | |||||||||||||
| DN80 | 5.0…8.0 | 4.9…7.9 | 80 | ||||||||||||||||
| DN100 | 8.3..12.5 | 8.2…12.4 | 150 | ||||||||||||||||
| DN150 | 17.5…25 | 17.4…24.9 | 200 | ||||||||||||||||
| FB35-M2（M） | DN100 | 5.7…6.3 | 5.6…6.2 | 100 | 111±1 | ||||||||||||||
| DN150 | 11…13 | 10.9…12.9 | 150 | ||||||||||||||||
| DN200 | 25…27 | 24.9…26.9 | 200 | ||||||||||||||||
| FB35-M3（M） | 焊接头 | DN50 | 3.8…4.9 | 3.7…4.8 | 30 | 24±1 | |||||||||||||
| DN80 | 9…14.3 | 8.9…14.2 | 100 | ||||||||||||||||
| DN100 | 13…18.8 | 12.7…18.4 | 150 | ||||||||||||||||
| DN150 | 33…46 | 32.9…45.9 | 200 | ||||||||||||||||
备注：()括号内为材质选项
M 黄铜材质
P 塑料材质
K1 不锈钢1.4301(304)
K2 不锈钢1.435(316L)
