AP35氧化还原电位ORP在线分析仪

类型： ORP在线分析仪

特点： 清洗活化简单，且平衡速度较快...

应用： 污水处理厂进出水口、沉淀池、生化反应池等工艺流程中的ORP在线监测...

拨打热线立享优惠
021-54430662

本月优惠报价

流量识别

压力识别

温度识别

液位识别

物位识别

环境分析

产品概述
规格参数
结构说明

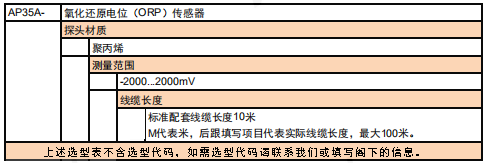

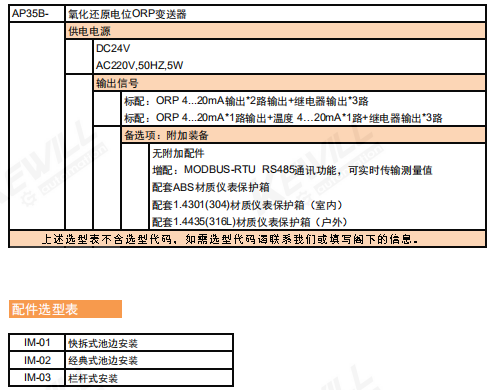

选型指南

原理，结构

ORP在线分析仪是由玻璃指示电极和参比电极组合在一起的复合电极。ORP的测量是根据测量电极和参比电极组成的工作电池在溶液中测得的电位差，利用待测溶液的ORP值与工作电池的电势大小之间的线性关系，来实现ORP的在线监测。

特点

●清洗活化简单，且平衡速度较快 ;

●可视化报警系统 ;

●传感器连接状态显示(在线/离线);

●内设自诊功能，保证数据准确 ;

●传感器与变送器距离可达超远100米 ;

●标准数字信号输出 ;

●传感器模块化安装，实现即插即用 ;

●英汉显示可切换，汉化使用更便捷 ;

应用

污水处理厂进出水口、沉淀池、生化反应池等工艺流程中的ORP在线监测;

市政供水行业、地表水、水产养殖等行业的ORP监测;

各种工业生产过程用水和废水处理过程的ORP在线监测。

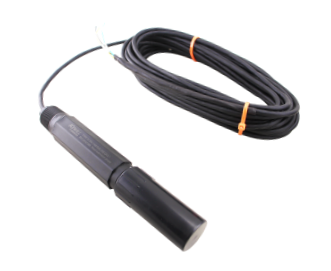

ORP在线分析仪传感器技术参数

测量范围:

﹣2000 mV~＋2000mV

测量精度：

±5 mV

压力范围：

≤6 bar

零点mV值：

86±15mV（25℃）（在含饱和醌氢醌的 pH7.00 溶液中）

极差：

'≥170mV（25℃）（在含饱和醌氢醌的 pH4 溶液中）

响应时间：

≤10 秒（达到终点值95%，搅拌状态）

传感器主要材料：

黑色聚丙烯，Ag/Agcl参比凝胶

介质温度：

0~80℃

尺寸：

直径30mm*长度195mm

重量：

0.2KG

防护等级：

IP68/NEMA6P

电缆长度

标配电缆长度：10米，可延长

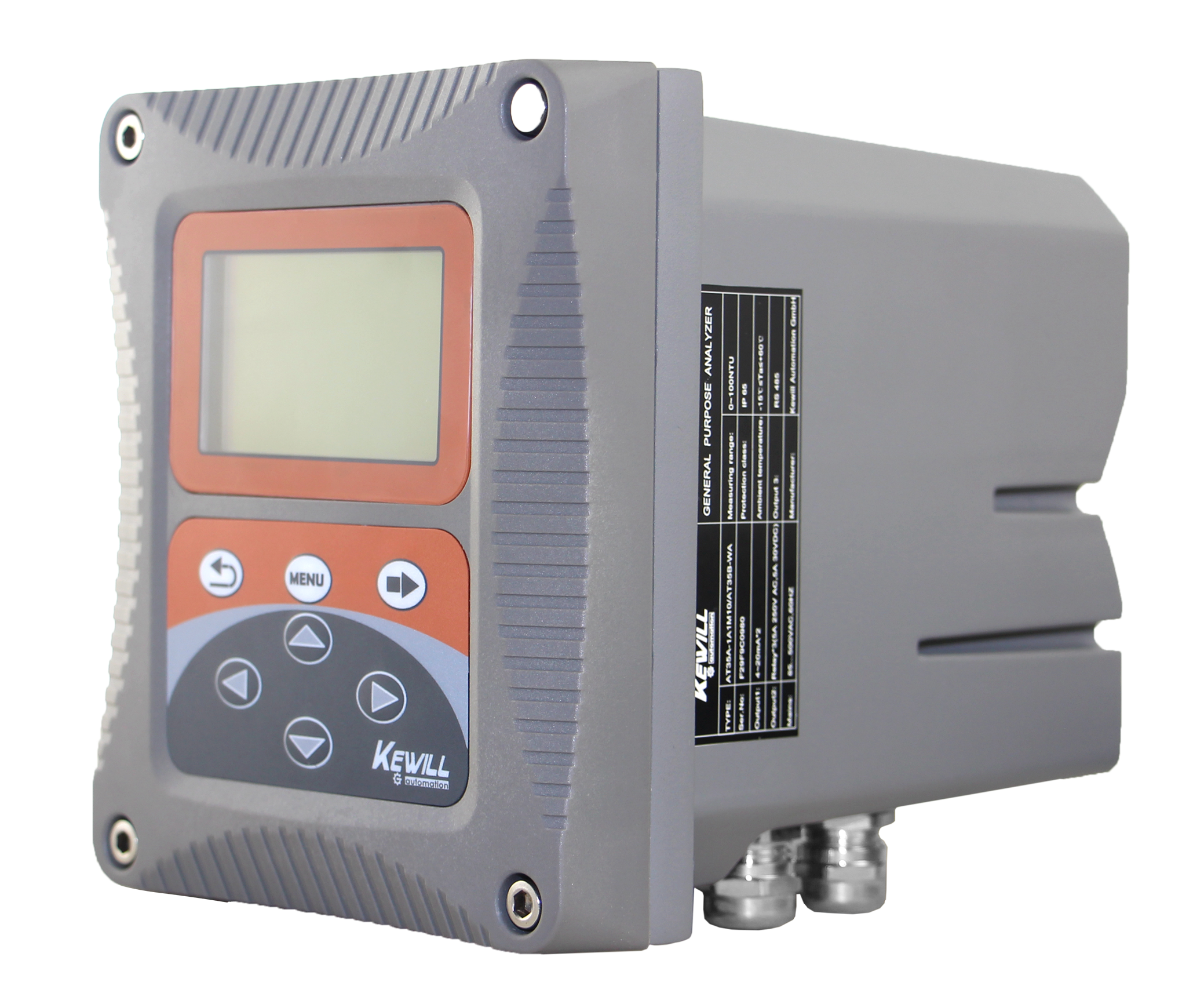

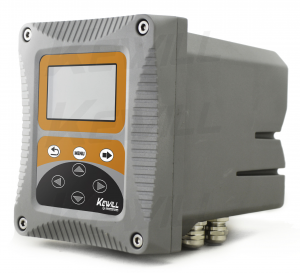

ORP在线分析仪变送器技术规格

电源

交流供电：

AC220V、50HZ

直流供电：

DC24V

主要材料：

PA66+GF25+FR（上盖）铝合金喷塑（下壳）

存储温度：

'-20~70℃

操作温度：

'-15~60℃

安装方式：

夹管/壁挂/面板

防水等级：

IP65/NEMA4X

尺寸：

145mm*125mm*162mm（长*宽*高）

重量：

1.3KG

输出：

两路4-20mA模拟输出，程序设定响应参数及对应范围

继电器：

设置三路继电器，程序设定响应参数及响应值

数字通信：

配MODBUS RS485通信功能，可实时传输测量值

　　ORP在线分析仪传感器尺寸图

　　氧化还原电位ORP在线分析仪

　　ORP在线分析仪操作示意图

　　ORP在线分析仪显示示意图

　　ORP在线分析仪通讯功能

　　ORP在线分析仪错误与警告

　　如果出现错误和警告，测量屏幕上的读数将闪烁并在底部有显示“ERR *”。以下是常见的故障和警告：

　　1、测量值超量程

　　当出现测量值超量程的情况时，测量屏幕会闪烁，且出现“ERR1”标志。

　　2、ERR3错误

　　当出现ERR3报警时表示电流环超出量程，既实际输出大于20mA。此时屏幕上的读数会不断闪烁，在读数下方会显示“ERR3”。遇上该警示，请致电KEWILL技术支持或售后服务部门。

安装件尺寸以及组件

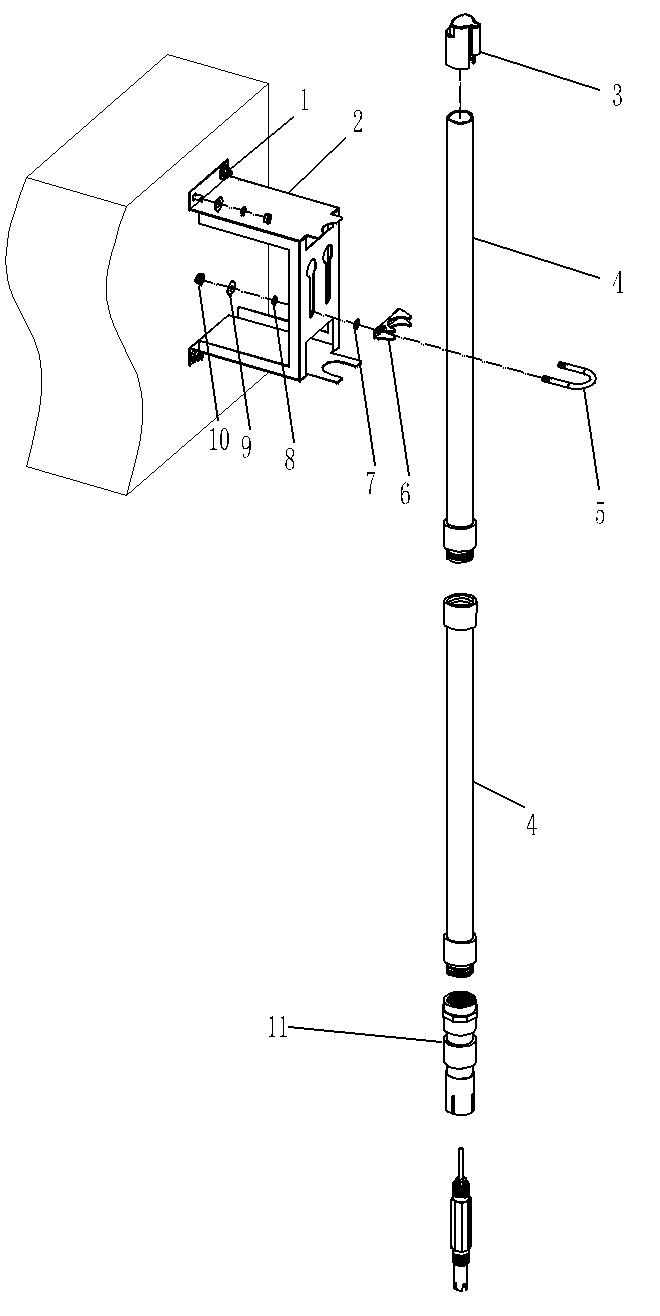

IM-01快拆式池边安装

序号		零件
1		M8膨胀螺丝
2		安装板
3		安装件堵塞
4		安装管（DN32）
5		管夹
6		管夹
7		平垫M8
8		弹垫M8
9		大平垫M8
10		钢法兰螺母
11		传感器接头(R3/4转5/4)

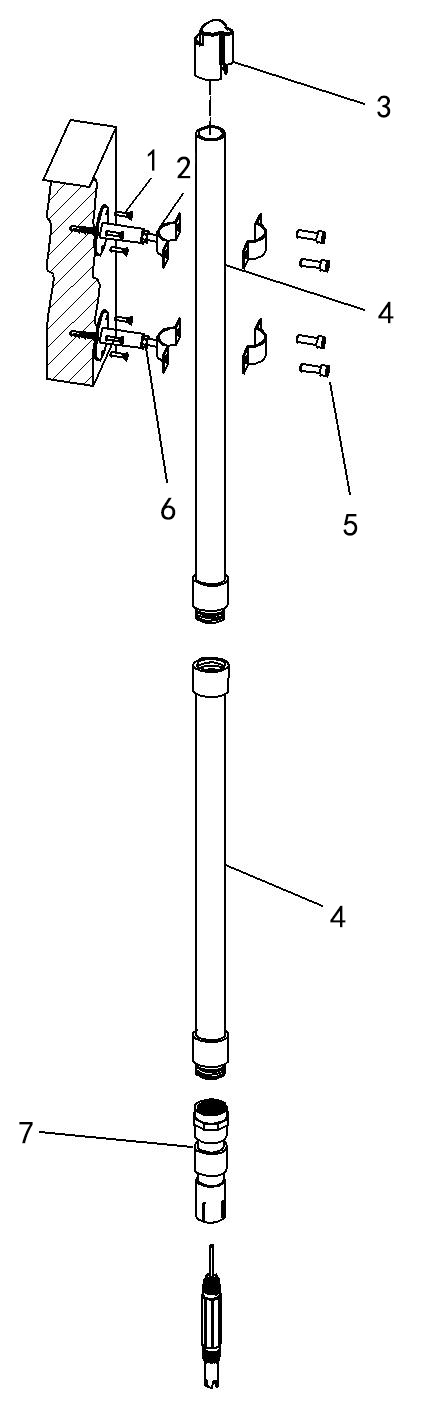

IM-02经典式池边安装

序号		零件
1		膨胀螺丝
2		安装管箍
3		安装件堵塞
4		安装管（DN32）
5		M8内六角螺丝
6		M8法兰螺母
7		传感器接头(R3/4转5/4)

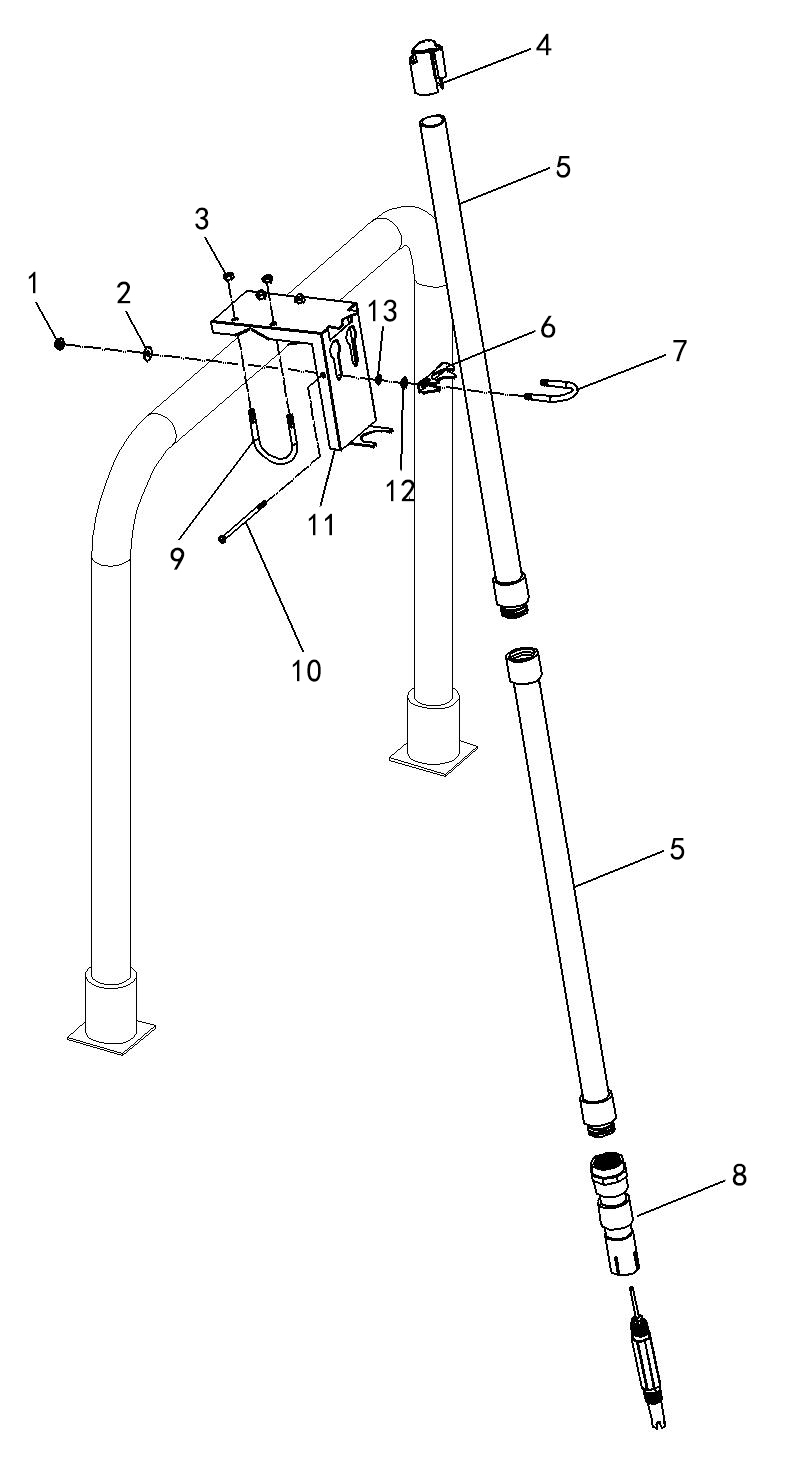

IM-03栏杆式安装

序号		零件
1		M8法兰螺母
2		M8大平垫
3		M8螺母
4		安装件堵塞
5		安装管（DN32）
6		管夹
7		管夹
8		传感器接头(R3/4转5/4)
9		L型卡盘
10		螺栓M6*120
11		安装版
12		平垫M8
13		弹垫M8
