AL31酸碱度pH在线分析仪

原理，结构

 pH值是用来表述溶液中氢离子活度的数值,它的定义是:pH=-Iga H+

其中a H+指的是氢离子的活度。事实上,当pH值等于0时,溶液中氢离子的浓度是pH值

为14时的1×1014倍。同时,这也表示pH值等于14时溶液中氢氧根离子的浓度是pH值为0时的1×1014倍。当氢离子浓度和氢氧根离子浓度相等时(即溶液为中性),此时pH值等于7。pH值在0~7之间称为酸性,pH值在7~14之间称为碱性。需要牢记的是,当pH值变化1(例如从6变至7)意味着氢离子浓度有10倍的变化。

pH值测定中常用到的pH计是由一个玻璃电极和一个参比电极组成一个完整的电极系统

玻璃电极的两种不同溶液之间用对pH值变化敏感的玻璃薄膜隔开,薄膜外侧装有待测溶液,内侧则装有pH值已知的溶液。在内侧溶液的玻璃膜上存在着一个固定不变的电势。同样的,在外侧溶液的玻璃膜上也存在着一个在温度恒定的情况下随着pH值变化而线性变化的电势,每单位pH值的变化所引起的电势的变化称为电势坡度。

pH传感器是由玻璃指示电极和参比电极组合在一起的复合电极。pH的测量是根据测量电极和参比电极组成的工作电池在溶液中测得的电位差，利用待测溶液的pH值与工作电池的电势大小之间的线性关系，来实现pH的在线监测。

温度对于pH值的测定主要与以下三个方面有关,所使用的参比电极、玻璃电极中已知溶液的pH值以及待测溶液的pH值。在某一特定pH值下,温度对于电极系统的电势没有影响,这一pH值称为等电势点。除此之外,在某一pH值水平下,系统的电势值为0V,称为零电势点。

不论是等电势点还是零电势点,都根据选用的电极不同而不同。产品中电极系统的等电点和零电势点都是pH=7时,在这个pH值下温度对绝大多数的影响最小。

　　pH在线分析仪特点

●清洗活化简单，且平衡速度较快;

●自动温度补偿功能;

●传感器连接状态显示(在线/离线);

●内设自诊功能，保证数据准确;

●具有蜂鸣器开关与背光开关；

●传感器与变送器距离可达超远100米;

●标准数字信号输出，特殊无变送器工矿可实现和其他设备的集成和组网;

●传感器模块化安装，实现即插即用;

●英汉显示可切换，汉化使用更便捷。

　　pH在线分析仪应用

　　污水处理厂进出水口、沉淀池、生化反应池等工艺流程中的pH在线监测;

　　市政供水行业、地表水、水产养殖等行业的pH监测;

　　各种工业生产过程用水和废水处理过程的PH在线监测。

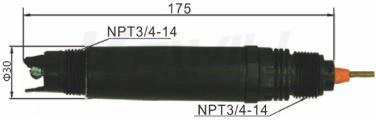

pH传感器技术规格

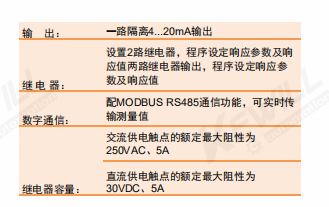

变送器技术规格

通讯功能

报警功能

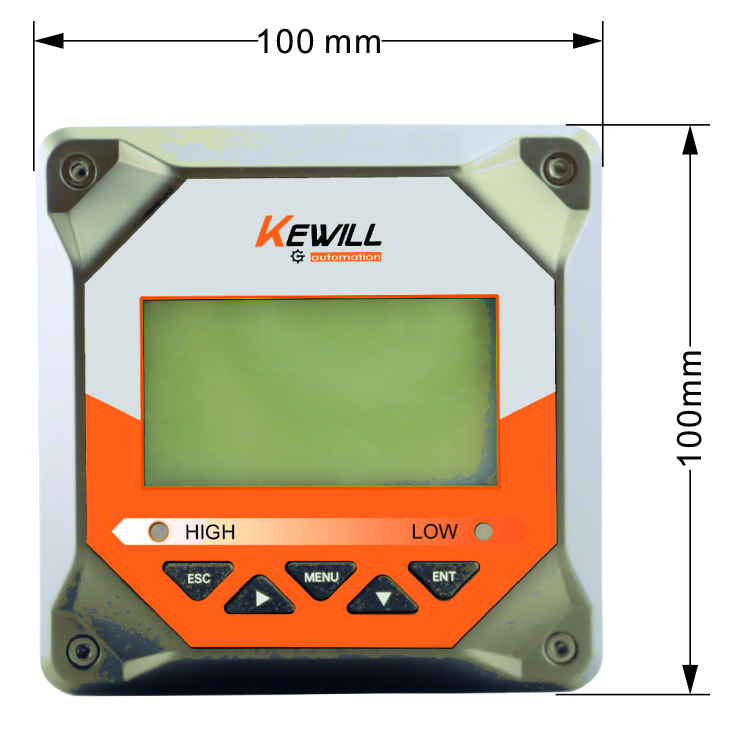

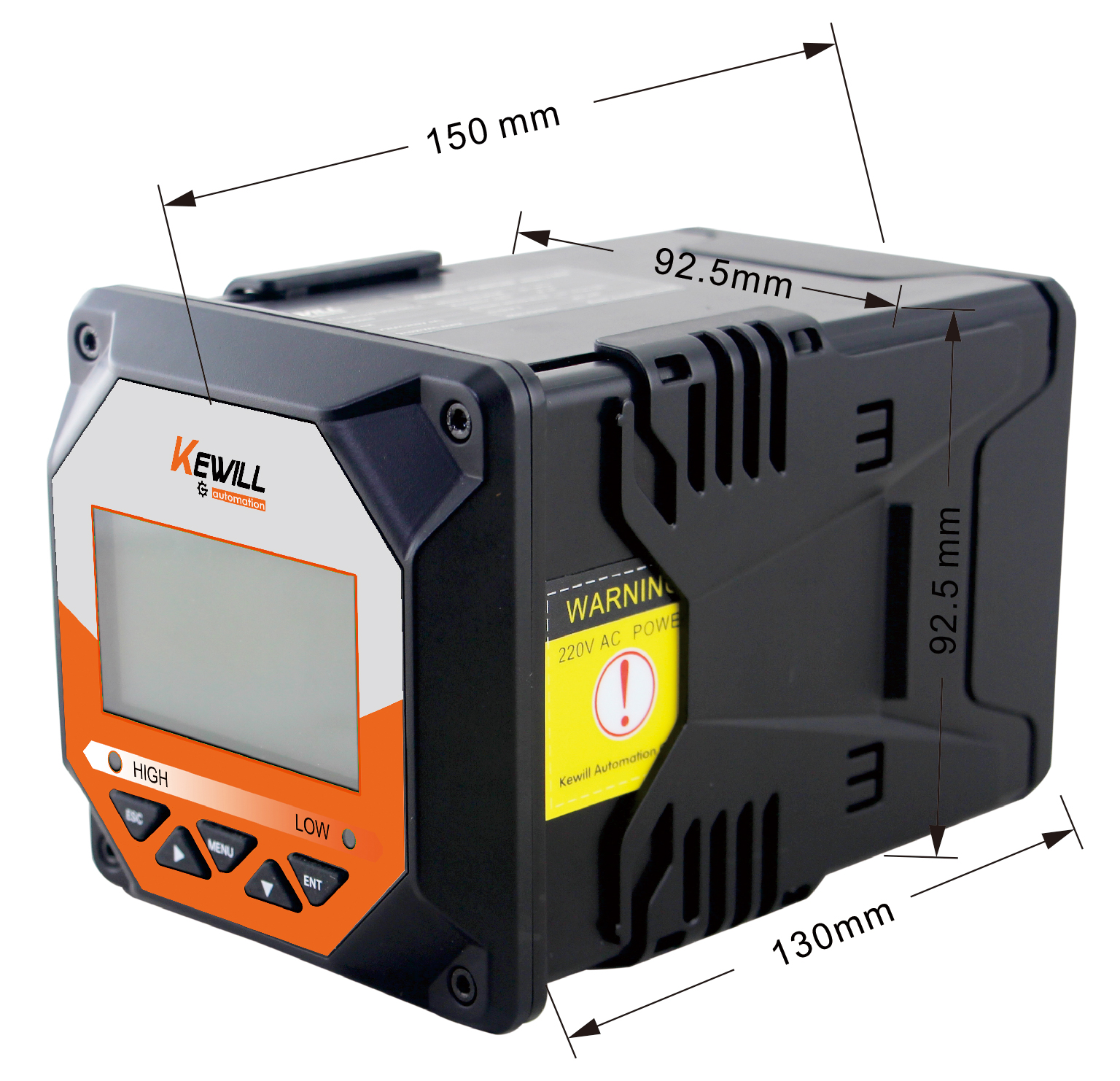

pH在线分析仪尺寸图-A型

pH在线分析仪尺寸图-B型

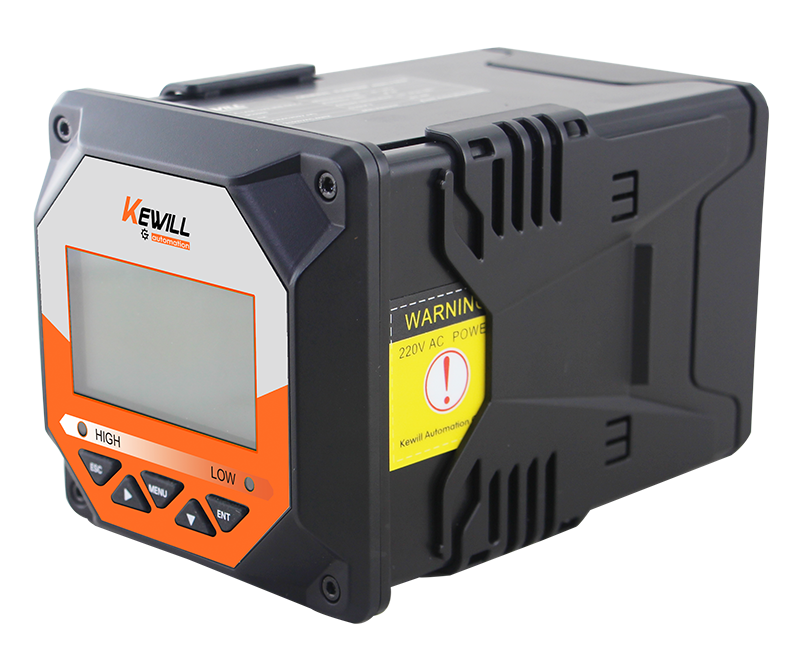

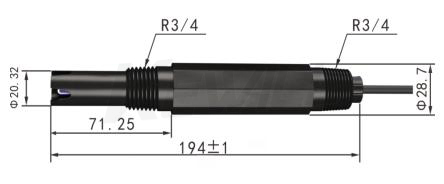

酸碱度PH变送器

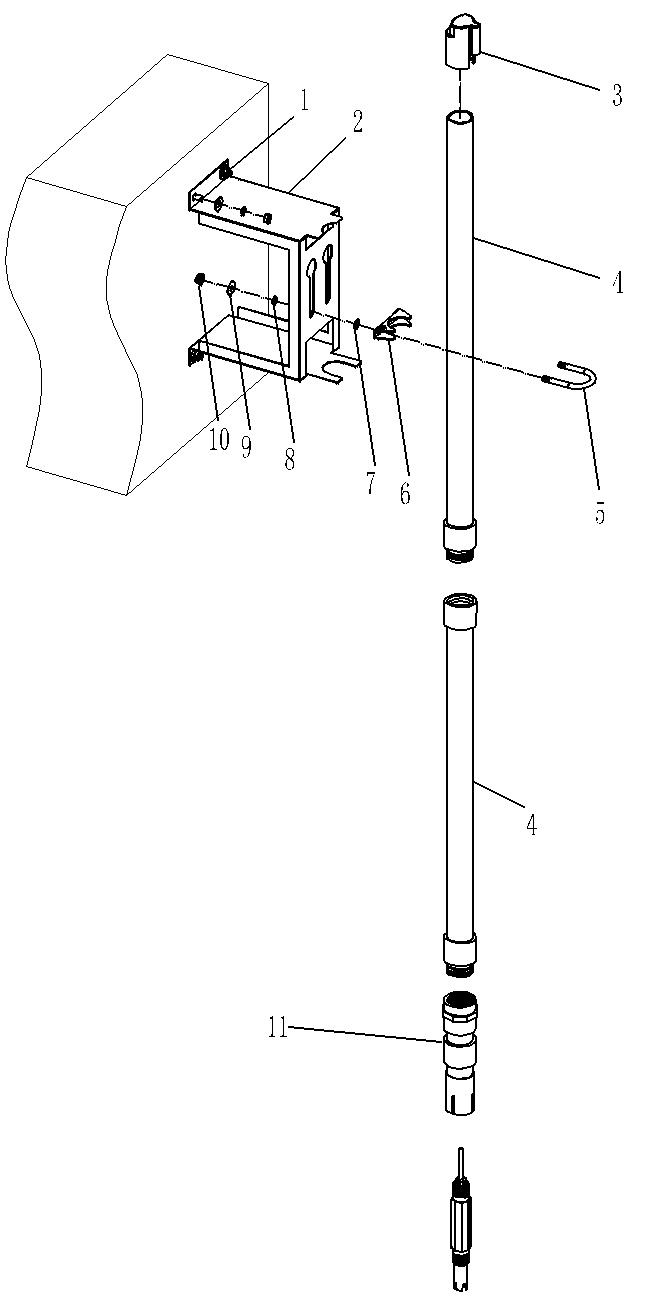

安装件尺寸以及组件

IM-01快拆式池边安装

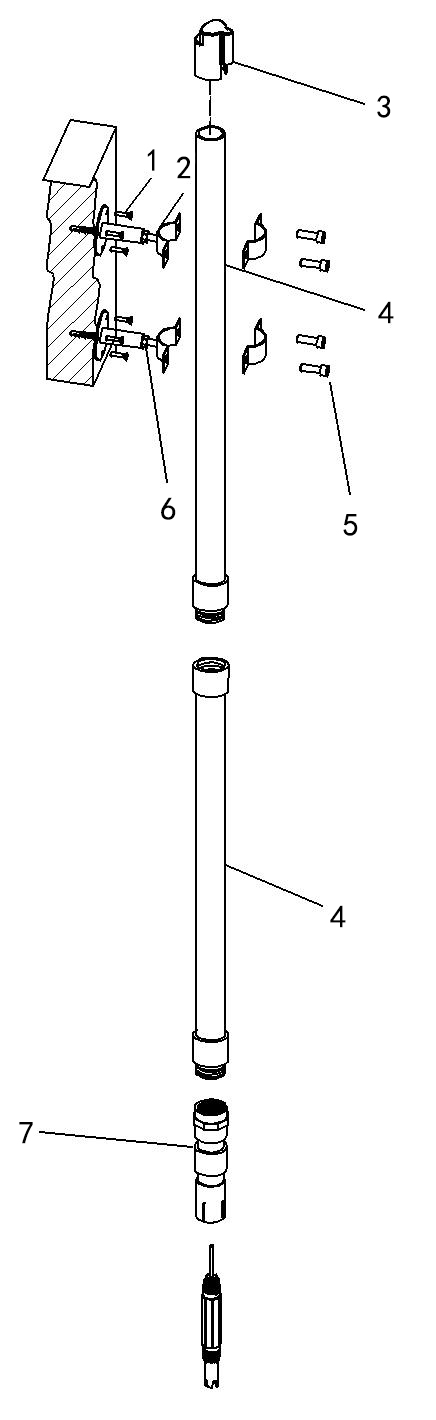

IM-02经典式池边安装

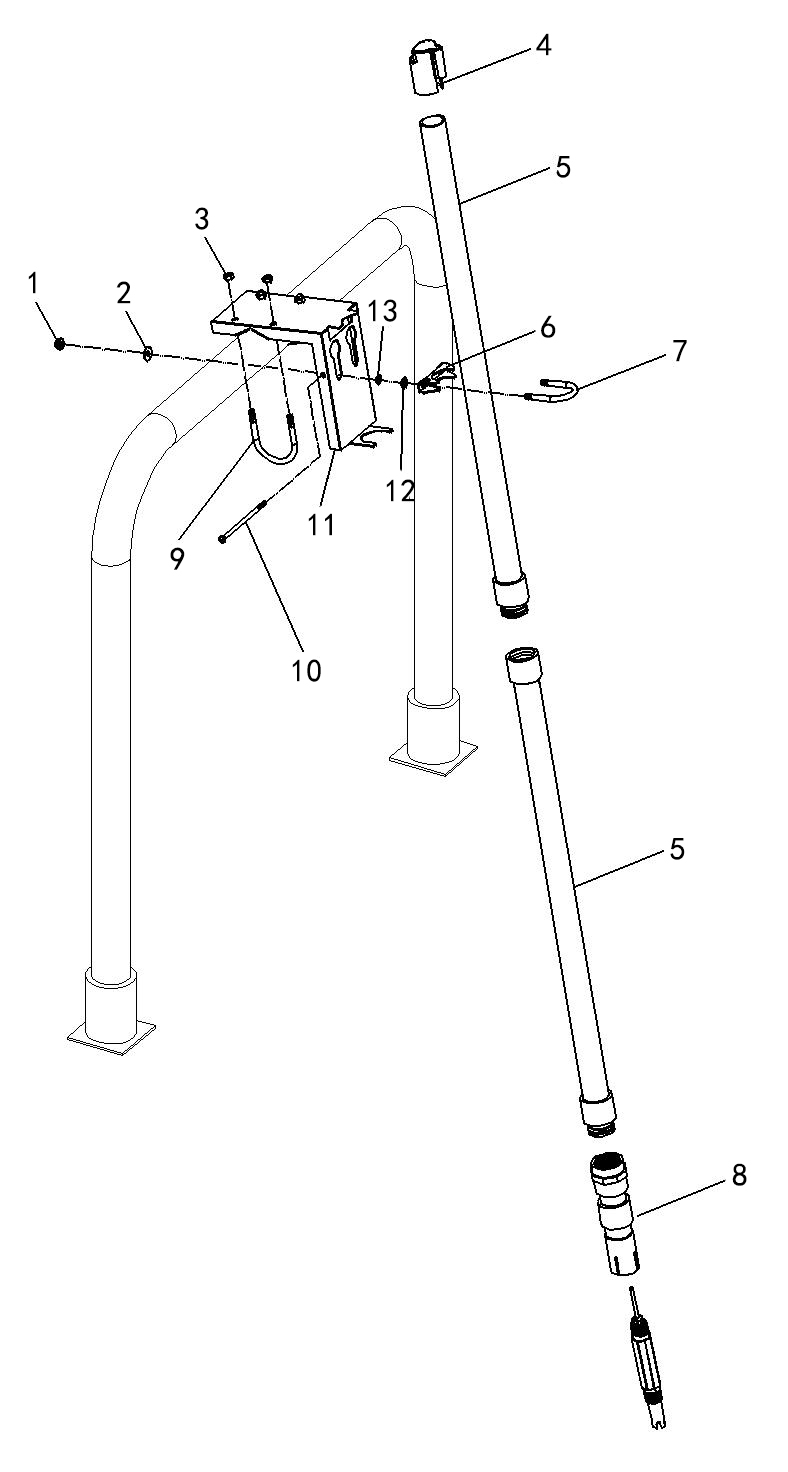

IM-03栏杆式安装

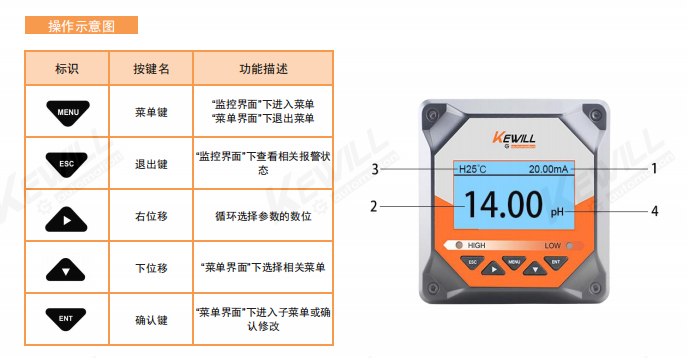

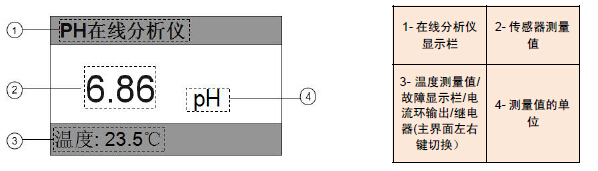

显示示意图

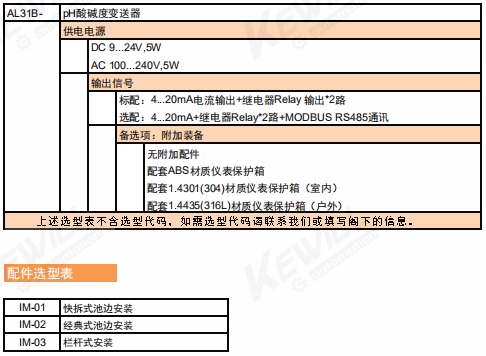

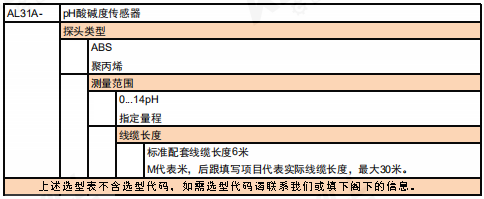

选型表

选型表
