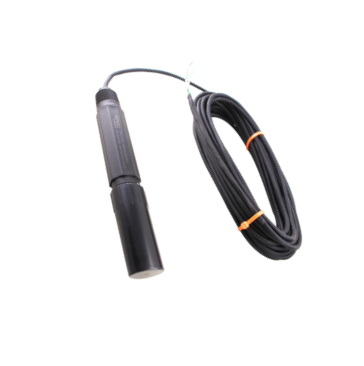

原理&结构
ORP在线分析仪是由玻璃指示电极和参比电极组合在一起的复合电极。ORP的测量是根据测量电极和参比电极组成的工作电池在溶液中测得的电位差,利用待测溶液的ORP值与工作电池的电势大小之间的线性关系,来实现ORP的在线监测。
主要特点
●清洗活化简单,且平衡速度较快 ;
●可视化报警系统 ;
●传感器连接状态显示(在线/离线);
●内设自诊功能,保证数据准确 ;
●传感器与变送器距离可达超远100米 ;
●标准数字信号输出 ;
●传感器模块化安装,实现即插即用 ;
●英汉显示可切换,汉化使用更便捷 。
应用
污水处理厂进出水口、沉淀池、生化反应池等工艺流程中的ORP在线监测;
市政供水行业、地表水、水产养殖等行业的ORP监测;
各种工业生产过程用水和废水处理过程的ORP在线监测。

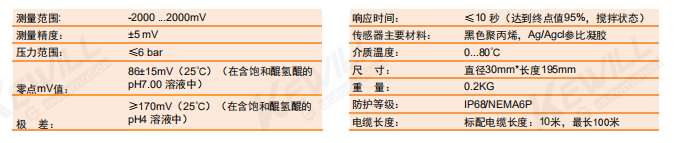

ORP传感器技术规格
![](/uploads/allimg/191012/110433L36-0.png)
变送器技术规格
电 源 |
|
交流供电: |
AC220V、50HZ |
直流供电: |
DC24V |
主要材料: |
阻燃ABS |
存储温度: |
20...70℃ |
操作温度: |
15...60℃ |
安装方式: |
夹管/壁挂/面板 |
防护等级: |
IP65/NEMA4X |
![](/uploads/allimg/191012/110433CN-1.png)

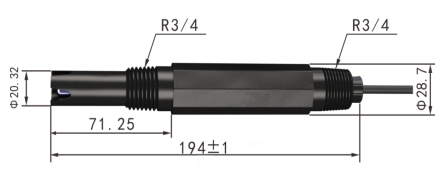

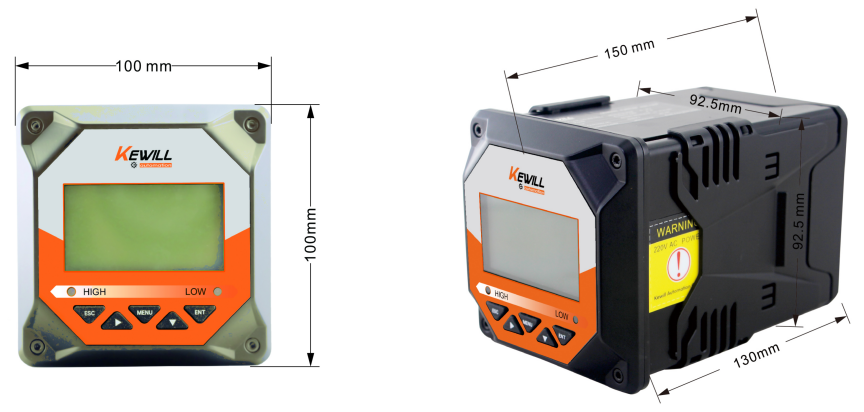

尺寸图
![](/uploads/allimg/191012/1104332352-0.png)
整体示意图

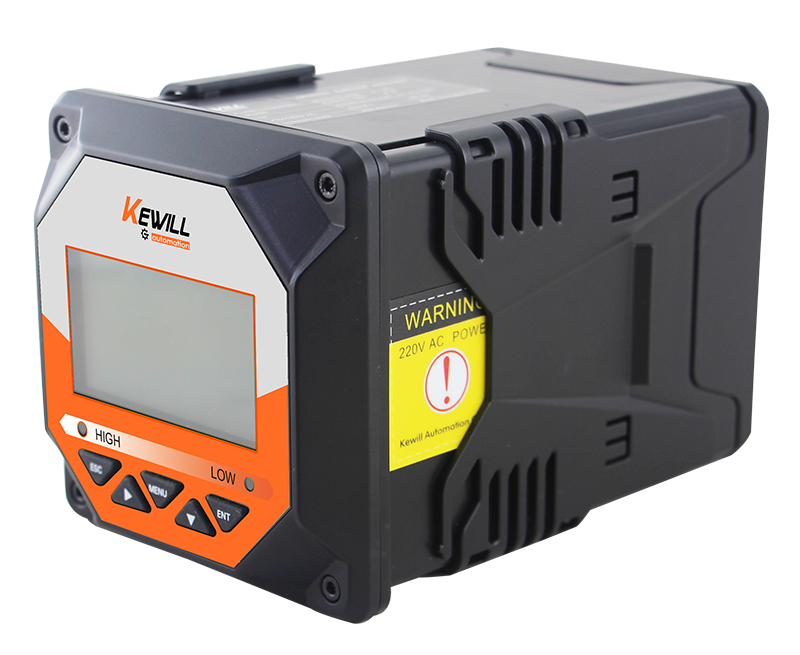

氧化还原电位变送器
![](/uploads/allimg/191012/11043344P-1.png)

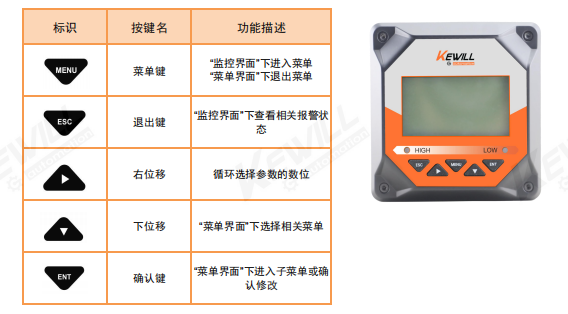

操作示意图
![](/uploads/allimg/191012/1104334296-2.png)

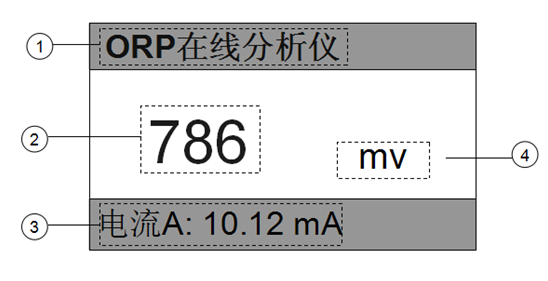

显示示意图
![](/uploads/allimg/191012/1104333221-3.png)
1- 在线分析仪显示栏 |
3- 传感器测量值 |
2- 电流环输出/故障显示栏/继电器(主界面左右键切换) |
4- 测量值的单位 |

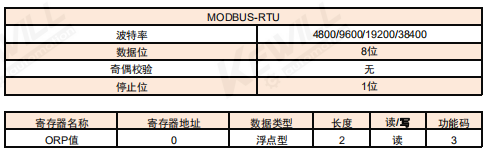

通讯功能
![](/uploads/allimg/191012/11043363b-4.png)
错误与警告
如果出现错误和警告,测量屏幕上的读数将闪烁并在底部有显示“ERR *”。以下是常见的故障和警告:
1、测量值超量程
当出现测量值超量程的情况时,测量屏幕会闪烁,且出现“ERR1”标志。
2、ERR3错误
当出现ERR3报警时表示电流环超出量程,既实际输出大于20mA。此时屏幕上的读数会不断闪烁,在读数下方会显示“ERR3”。遇上该警示,请致电KEWILL技术支持或售后服务部门。
安装件尺寸以及组件

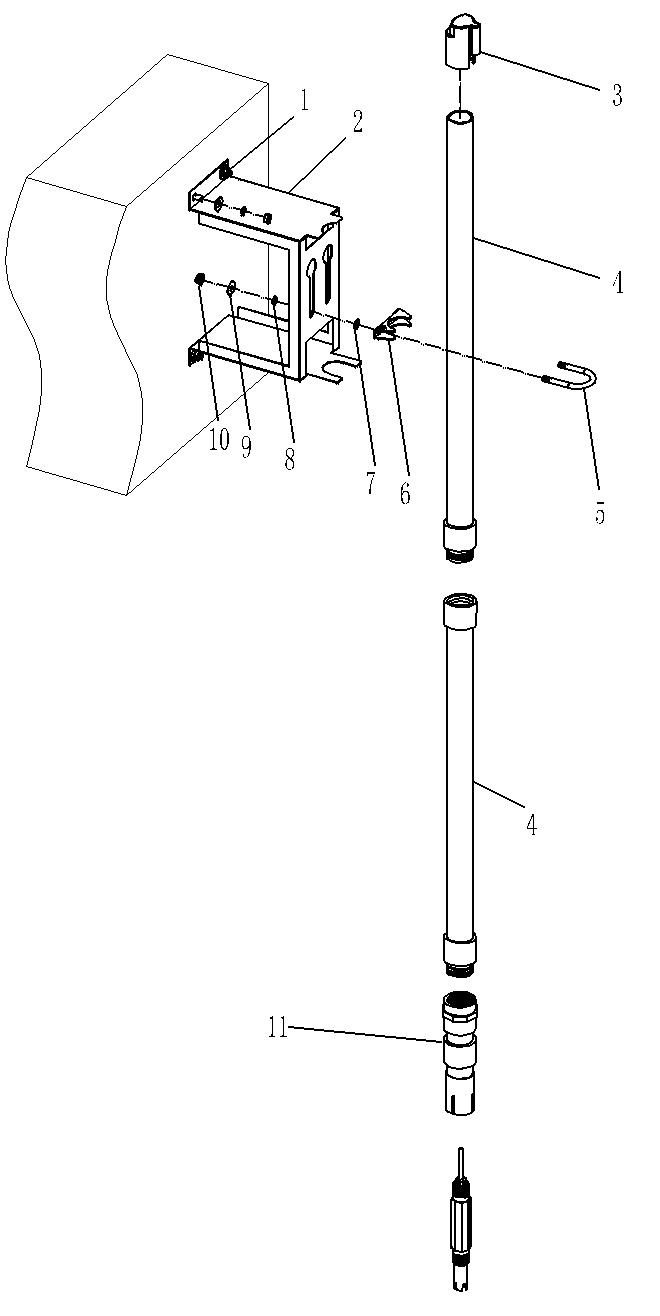

IM-01快拆式池边安装
![](/uploads/allimg/191012/1104332643-5.png)
序号 |
零件 |
1 |
M8膨胀螺丝 |
2 |
安装板 |
3 |
安装件堵塞 |
4 |
安装管(DN32) |
5 |
管夹 |
6 |
管夹 |
7 |
平垫M8 |
8 |
弹垫M8 |
9 |
大平垫M8 |
10 |
钢法兰螺母 |
11 |
传感器接头(R3/4转5/4) |

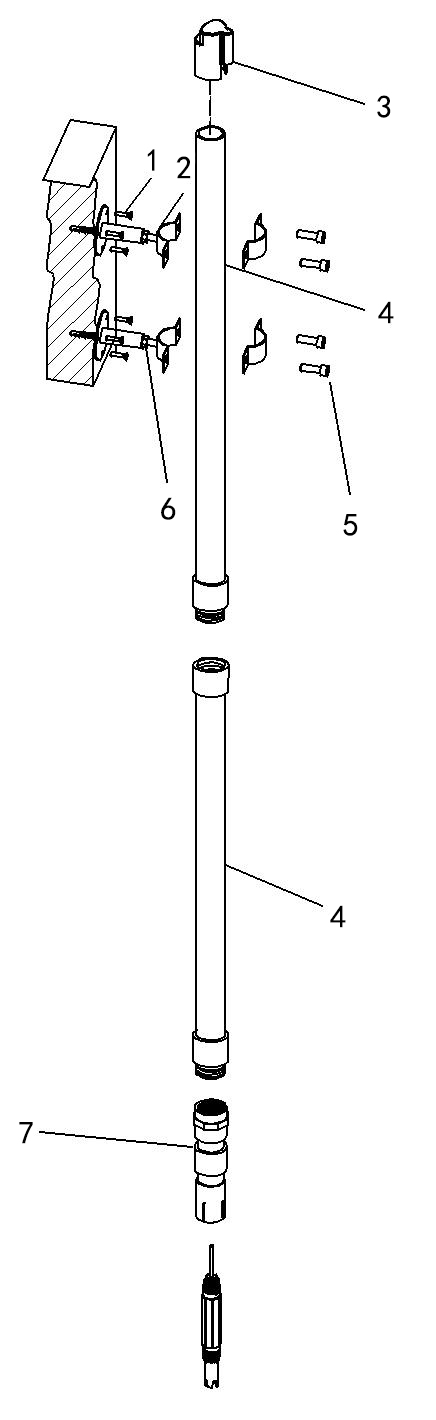

IM-02经典式池边安装
![](/uploads/allimg/191012/110433M36-6.png)
序号 |
零件 |
1 |
膨胀螺丝 |
2 |
安装管箍 |
3 |
安装件堵塞 |
4 |
安装管(DN32) |
5 |
M8内六角螺丝 |
6 |
M8法兰螺母 |
7 |
传感器接头(R3/4转5/4) |

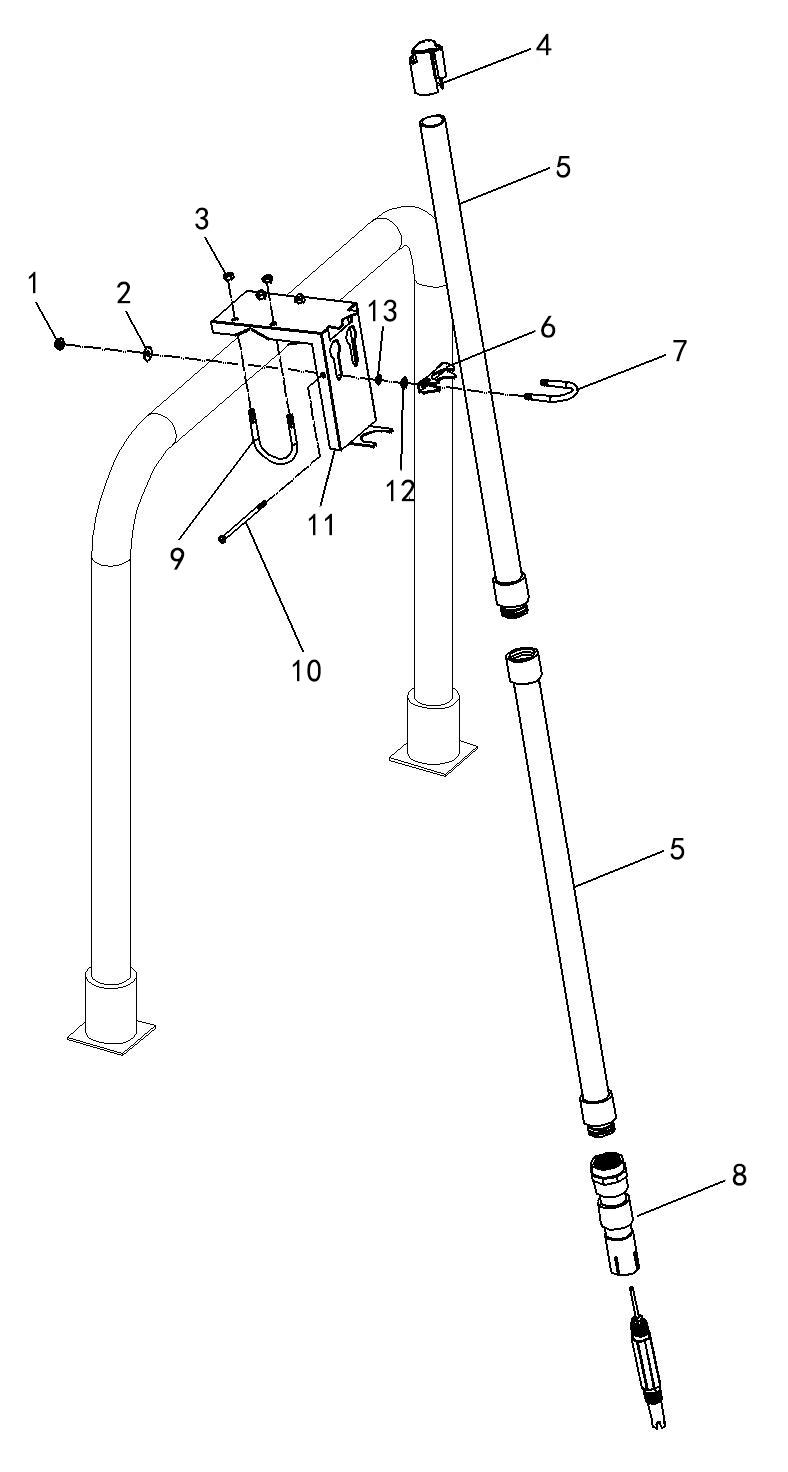

IM-03栏杆式安装
![](/uploads/allimg/191012/11043324K-7.png)
序号 |
零件 |
1 |
M8法兰螺母 |
2 |
M8大平垫 |
3 |
M8螺母 |
4 |
安装件堵塞 |
5 |
安装管(DN32) |
6 |
管夹 |
7 |
管夹 |
8 |
传感器接头(R3/4转5/4) |
9 |
L型卡盘 |
10 |
螺栓M6*120 |
11 |
安装版 |
12 |
平垫M8 |
13 |
弹垫M8 |

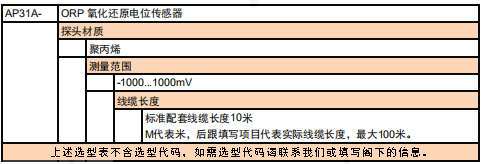

选型表
![](/uploads/allimg/191019/095FW432-0.png)

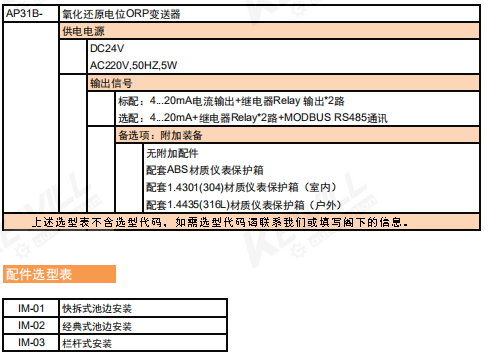

选型表
![](/uploads/allimg/191019/095FU1H-1.png)
