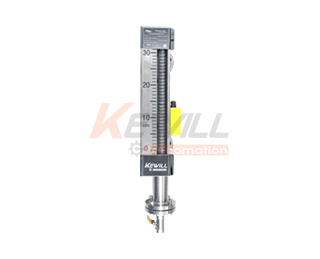

LMS系列侧装式磁翻柱液位计（通用型）

LMS磁性翻柱液位计原理

LMS磁性翻柱液位计是根据浮力原理(阿基米德定律)结合磁性耦合作用研制而成，当被测量容器中的液位升降时，液位计主导管内的浮子也随之升降，浮子内的永久磁钢通过磁耦合作用传递到现场指示器(标尺)，驱动黄、黑(或红白)翻柱转动。当液位上升时，翻柱有白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白交界处即为容器内介质液位计的实际高度。

LMS磁翻板液位计，用于对过程液位进行实时、准确、安全、可靠的连续测量。浮子采用360°环磁设计，壳体完全密封、硬抗压。指示器采用抽真空玻璃管封装技术，指示清晰，消除了传统玻璃管液位计常有的蒸汽冷凝和液体泄漏等问题。可提供全系列液位变送器和液位开关与磁翻板液位计配套应用，实现液位、界面等信号的远程监测及控制。

LMS磁性翻柱液位计应用

锅炉：汽包液位

电力：辅机(高加、低加、除氧器、凝汽器、轴封加热器)

化学水处理

煤化工：甲醇、二甲醚、合成氨、尿素、煤制油、

石油化工：油气开采与集中运输、炼油、乙烯、

精细化工：甲烷氯化物、环氧乙烷、苯胺、

其它：冶金、造纸、水处理

LMS系列液位计配上液位控制、报警开关，可实现液位的控制、报警和连锁，配上内置式一体化液位变送器，可将液位(界面)信号转换成二线制4～20mADC标准信号，实现液位远距离检测和控制。

LMS磁性翻柱液位计技术参数

LMS磁性翻柱液位计外形尺寸图

LMS磁性翻柱液位计选型表

LED显示器示意图

其它选型表
