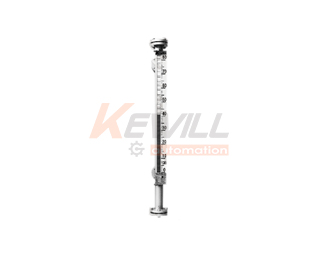

LMS-P系列侧装式磁翻柱液位计（PTFE防腐型）

LMS-P磁性翻柱液位计原理

LMS-P磁性翻柱液位计是根据浮力原理(阿基米德定律)结合磁性耦合作用研制而成，当被测量容器中的液位升降时，液位计主导管内的浮子也随之升降，浮子内的永久磁钢通过磁耦合作用传递到现场指示器(标尺)，驱动红、白翻柱转动。当液位上升时，翻柱有白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白交界处即为容器内介质液位计的实际高度。

LMS-P磁性翻柱液位计应用

LMS-P系列液位计配上液位控制、报警开关，可实现液位的控制、报警和连锁，配上内置式一体化液位变送器，可将液位(界面)信号转换成二线制4～20mADC标准信号，实现液位远距离检测和控制，常用于测量水、轻柴油、甲醇、甲苯、液碱、 等介质。广泛应用于电力、石化、化工、冶金、环保、船舶、建筑、食品等行业。

LMS-P磁性翻柱液位计技术参数

●测量范围：0～500mm — —6000mm

●测量精度：±10mm

●工作压力：﹣0.1MPa～6.3MPa

●工作温度:0～150℃

●介质粘度:≤0.02Pa.S

●介质密度:≥0.6g/cm³

●介质密度差：≥0.15g/cm³

●连接法兰规格:DIN2573﹣2656德标(大陆地区销售可选HG20592～20635‐97)

●耐压等级:DN20，25;PN1.0、1.6、2.5

●接液材质:PTFE聚四氟乙烯

LMS-P磁性翻柱液位计外形尺寸图

LMS-P磁性翻柱液位计选型表
