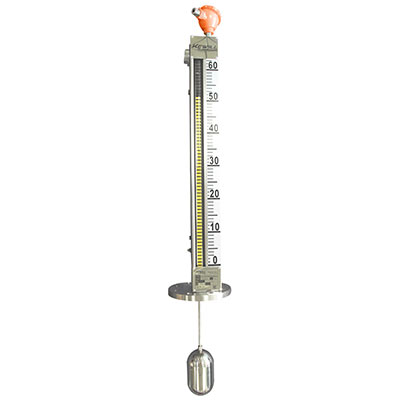

LMT系列顶装式磁翻柱液位计

磁翻柱液位计原理

LMT磁翻柱液位计由本体(上、下导管组成)、翻板箱(由红、白双色磁性小翻柱组成)浮子(由磁体、顶杆、浮筒组成)以及液位变送器组成，容器内的浮筒在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下浮动，促使本体外的磁翻板翻动并用红、白颜色来指示液面高度，同时液位变送器讲液位信号传至控制中心显示或控制。

磁翻柱液位计应用

顶装式磁翻柱液位计适用于测量各种不便于侧面安装液位计的容器，特别是地下贮槽内的液位测量，常用于测量原油、重油、苯酚等介质，广泛应用于电力、石化、化工、冶金、环保、船舶等行业。

磁翻柱液位计技术参数

●测量范围：0～600mm — —4000mm

●测量精度：±10mm

●工作压力：﹣0.1MPa～4.0MPa

●工作温度:﹣15℃～420℃

●介质粘度:≤0.02Pa.S

●介质密度:≥0.50g/cm³

●介质密度差：≥0.15g/cm³

●连接法兰规格:DIN2573﹣2656德标(大陆地区销售可选HG20592～20635‐97)

●耐压等级:DN20或DN25;PN0.6、1.0、1.6、2.5、4.0

●接液材质:1.4301(不锈钢304)1.4435(不锈钢316L)不锈钢1.4435(316L)加内衬PTFE聚四氟乙烯 PP聚丙乙烯

●指示面板：真空管双色翻珠(黄色液体黑色气体)真空管双色LED(绿色液体红色气体)

磁翻柱液位计外形结构图

磁翻柱液位计选型表
