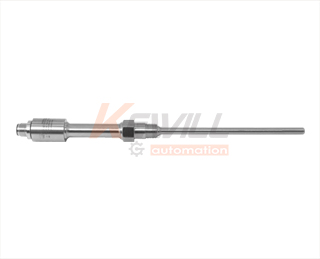

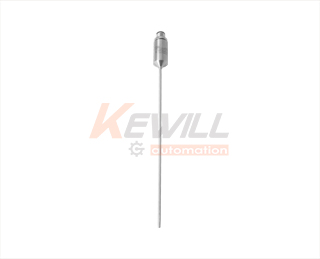

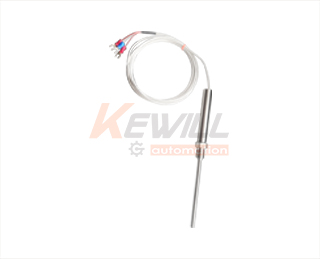

TP21 PT100热电阻温度传感器
类型： 温度传感器
特点： 安装简单，多种量程可选，多种规格探头可选。
应用： 可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
TP21包含一个PT100探头，PT100阻值会随温度变化而变化，PT100有二线式，三线式，四线式几种规格可供选择。
特点
●安装简单，多种量程可选，多种规格探头可选
●结构紧凑，量程广(-200…600℃)
●耐压较高，可以达到40bar
●两线，三线，四线可选
●可选配柜装式控制表进行连接使用
应用
适合于测量水，油，气类介质。
可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测量范围： | -20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | |||||||||||
| 精度等级： | B级（A级可选） | |||||||||||
| 信号输出： | 电阻信号 | |||||||||||
| 允许误差： | ±0.3K+0.005×T | |||||||||||
| 耐压： | ∅6型 探头 40bar | |||||||||||
| 防护等级： | IP67 | |||||||||||
| 外壳材料： | 不锈钢 | |||||||||||
| 触液部分材料： | 不锈钢1.4571 | |||||||||||
| 电气连接 | 直接出线 | |||||||||||
电气接线图
尺寸图
选型表
| TP21- | 热电阻温度传感器 | |||||||||||||||
| 样式类型（详见尺寸图） | ||||||||||||||||
| A型 | ||||||||||||||||
| B型 | ||||||||||||||||
| C型 | ||||||||||||||||
| D型 | ||||||||||||||||
| 量程 | ||||||||||||||||
| -25-100℃ | ||||||||||||||||
| -50-200℃ | ||||||||||||||||
| -50-250℃ | ||||||||||||||||
| -50-350℃ | ||||||||||||||||
| -200-600℃ | ||||||||||||||||
| 输出 | ||||||||||||||||
| 两线制电缆输出 | ||||||||||||||||
| 三线制电缆输出 | ||||||||||||||||
| 四线制电缆输出 | ||||||||||||||||
| 探头长L2 | ||||||||||||||||
| 探头长L2为25mm(注：D型仅有此长度） | ||||||||||||||||
| 探头长L2为50mm | ||||||||||||||||
| 探头长L2为100mm | ||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||
| 探头长L2为400mm | ||||||||||||||||
| 探头长L2为500mm | ||||||||||||||||
| 探头长直径 | ||||||||||||||||
| T探头长直径∅D为3mm | ||||||||||||||||
| T探头长直径∅D为4mm | ||||||||||||||||
| T探头长直径∅D为6mm | ||||||||||||||||
| 出线长度L1 | ||||||||||||||||
| 出线长L1为1m | ||||||||||||||||
| 出线长L1为2m | ||||||||||||||||
| 出线长L1为3m | ||||||||||||||||
| 出线材质 | ||||||||||||||||
| 出线材质：PVC | ||||||||||||||||
| 出线材质：PUR(耐油线缆） | ||||||||||||||||
| 出线材质：特氟龙（teflon) | ||||||||||||||||
| 出线材质：金属网 | ||||||||||||||||
上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息
