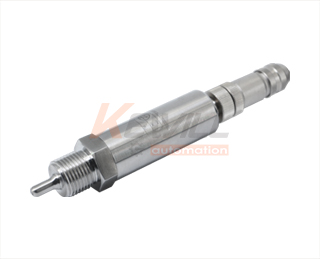

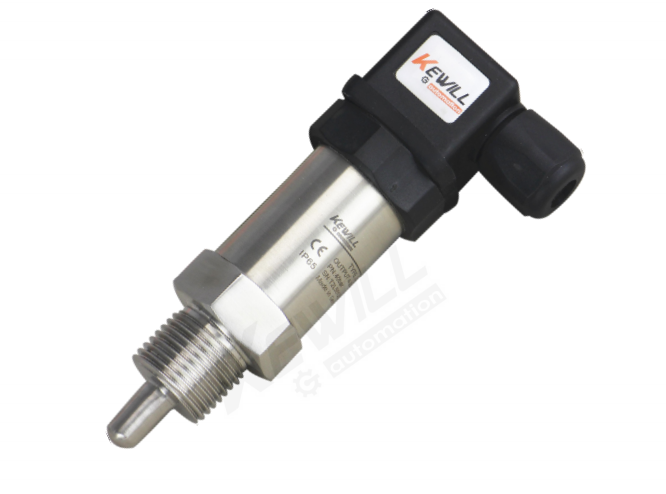

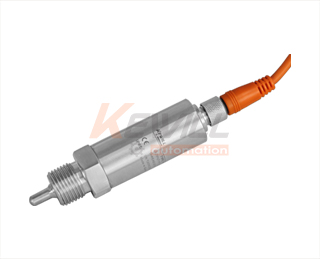

TK50系列PT100铂热电阻温度传感器
类型： 温度传感器
特点： 多种量程可选；多种规格探头可选；全不锈钢外壳，结构紧凑坚固，抗干扰能力强；标准方式出线。
应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测温范围: | -200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客户任意指定量程 | |||
| 精度等级: |
0.2%FS&0.5%FS |
|||
| 探头尺寸与耐压: | Ø6型 探头 10 bar | |||
| Ø8型 探头 40 bar | ||||
| Ø10型 探头 40 bar | ||||
| 防护等级: | IP65 | |||
| 输出信号: | PT100 | |||
| 环境温度: | -30~85°C | |||
| 接 口: | G1/2 G1/4 活动式法兰 | |||
| 卫生卡箍型等其他定制尺寸 | ||||
| 电气部分材料: | 黑色NBR | |||
| 外壳材料: | 不锈钢1.4301(304) | |||
| 接液部分材料: | 不锈钢1.4301(304) &不锈钢1.4435(316L) | |||
| 保护管材质: | 不锈钢1.4301(304) &不锈钢1.4435(316L) | |||
| 电气连接: | M12航空插座&赫斯曼接头(DIN43650) | |||

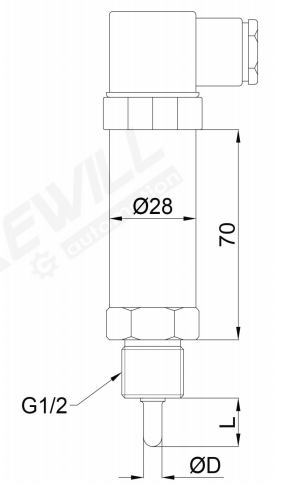

尺寸图

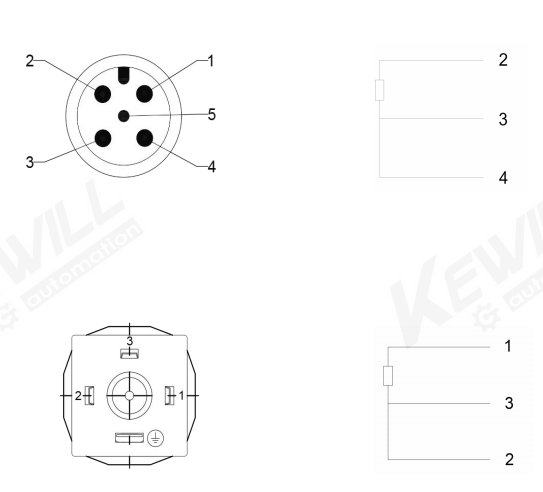

电气接线图

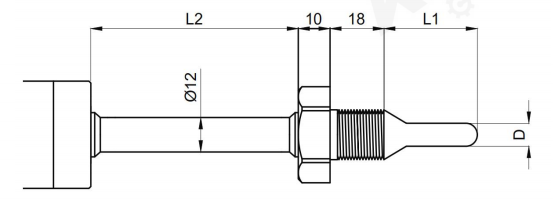

高温冷却部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| 0～100 °C | 0mm | 0～350 °C | 100mm |
| 0～200 °C | 45mm | 0～500 °C | 300mm |
备注：如遇现场安装空间有限可提出定制需求。
选型表
| TK50- | PT100铂热电阻温度传感器 | ||||||||||||||||
| 输出类型 | |||||||||||||||||
| PT100 | |||||||||||||||||
| 探头直径 | |||||||||||||||||
| Ø6 可耐压10 bar | |||||||||||||||||
| Ø8 可耐压40 bar（*） | |||||||||||||||||
| Ø10 可耐压100 bar | |||||||||||||||||
| 连接方式 | |||||||||||||||||
| 外螺纹 G1/2（*） | |||||||||||||||||
| 外螺纹 G1/4 | |||||||||||||||||
| 卫生卡箍型 | |||||||||||||||||
| 定制型 | |||||||||||||||||
| 探头长度 | |||||||||||||||||
| 15mm（*） | 75mm | ||||||||||||||||
| 25mm（*） | 100mm | ||||||||||||||||
| 50mm | 定制方式Customized | ||||||||||||||||
| 接液材质 | |||||||||||||||||
| 不锈钢1.4301(304) （*） | |||||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||||
| 出线方式 | |||||||||||||||||
| M12航空插座连接器 | |||||||||||||||||
| 赫斯曼接头(DIN43650) | |||||||||||||||||
| 温度量程 | |||||||||||||||||
| 详见“常规量程代码表” | |||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||||||||
| 备注：（*）标为现货常备款或快速交货型 | |||||||||||||||||
