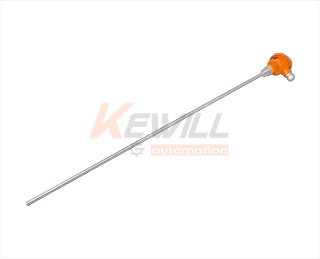

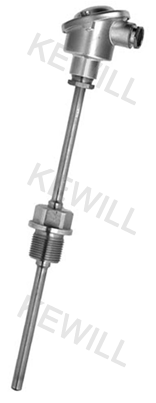

TK61 TP100铂热电阻温度传感器
类型： 温度传感器
特点： 安装简单，多种量程可选，多种规格探头可选，全不锈钢外壳，结构紧凑坚固。标准方式出线。
应用： 可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
TK61包含一个PT100探头, PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0℃的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
特点
安装简单，多种量程可选，多种规格探头可选，全不锈钢外壳，结构紧凑坚固。标准方式出线。
应用
适合测量水，油，气类介质。
可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测温范围: | -200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客户任意指定量程 | |||
| 精度等级 | 0.2%FS&0.5%FS | |||
| 探头尺寸与耐压: | Ø6型 探头 10 bar | |||
| Ø8型 探头 40 bar | ||||
| Ø10型 探头 100 bar | ||||
| 防护等级: | IP65 | |||
| 输出信号: | PT100 | |||
| 环境温度: | -30~85°C | |||
| 接口: | G1/2 G1/4 活动式法兰 | |||
| 卫生卡箍型等其他定制尺寸 | ||||
| 接线盒: | 铸铝或不锈钢1.4301(304) | |||
| 外壳材料: | 不锈钢1.4301(304) | |||
| 接液部分材料: | 不锈钢1.4301(304) 或1.4435(316L) | |||
| 保护管材质: | 不锈钢1.4301(304) 或1.4435(316L) | |||
| 电气连接: | 接线盒式 | |||
电气接线图

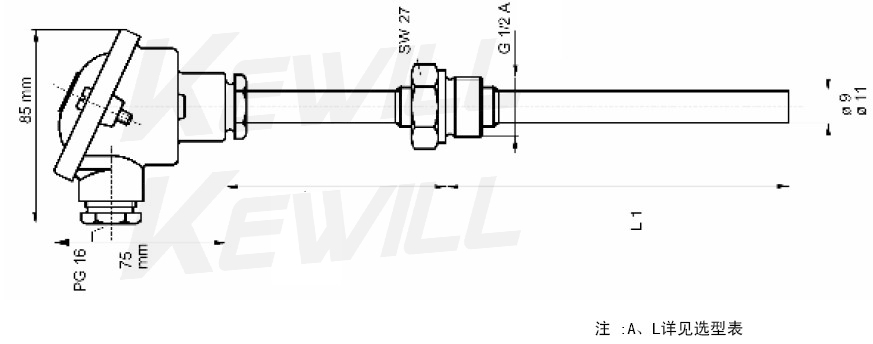

尺寸图
选型表
| TK61- | PT100铂热电阻温度传感器 | |||||||||||||||||
| 输出类型 | ||||||||||||||||||
| PT100 | ||||||||||||||||||
| 探头直径 | ||||||||||||||||||
| Ø6 可耐压10 bar | ||||||||||||||||||
| Ø8 可耐压40 bar | ||||||||||||||||||
| Ø10 可耐压100 bar | ||||||||||||||||||
| 连接方式 | ||||||||||||||||||
| 外螺纹 G1/2 | ||||||||||||||||||
| 外螺纹 G1/4 | ||||||||||||||||||
| 外螺纹 M27*2 | ||||||||||||||||||
| 卫生卡箍型 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度 | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm（*） | ||||||||||||||||||
| 50mm | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 接线盒材质 | ||||||||||||||||||
| 铸铝接线盒（*） | ||||||||||||||||||
| 不锈钢1.4301(304) 接线盒 | ||||||||||||||||||
| 接液材质 | ||||||||||||||||||
| 不锈钢1.4301(304) （*） | ||||||||||||||||||
| 不锈钢1.4435(316L) | ||||||||||||||||||
上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息。
备注：（*）标为现货常备款或快速交货型。
