产品描述

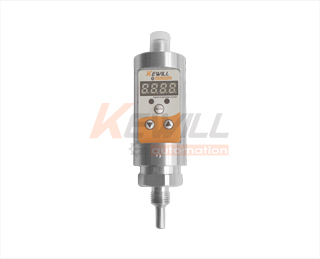

TK70数显温度控制器是集温度测量，显示，输出、控制于一体的智能数显温度测控产品。该产品为全电子结构，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统温度进行测控。
特点
●4位数字显示当前温度值。
●温度预设开关点和延滞切换输出。
●开关量可在零点到满度之间任意设定。
●外壳设有节点动作发光二级管，便于观察。
●按键调校及现场设置各种参数，操作方便。
●2路开关量输出，带载能力1.2A。
●模拟量输出(4~20mA)可选。
●开关类型PNP、NPN以及继电器信号三种可选。
技术参数
| 量程范围： | -100~500℃ | |||
| 耐压： | 16 bar | |||
| 显示方式： | 4位数码管 | |||
| 电源范围： | DC 24V±20% | |||
| 继电器负载： | AC220V、2A | |||
| 防护等级： | IP65 | |||
| 环境温度: | -30℃~70℃ | |||
| 存储温度： | -40℃~85℃ | |||
| 控制精度： | ≤±0.25%FS | |||
| 显示精度： | -1999~9999 | |||
| 最大功耗： | ＜3W | |||
| 引线方式： | M12航空插头 | |||
| 开关寿命： | ＞100万次 | |||
| 介质温度： | -30℃~150℃ | |||
| 相对湿度： | 0~80% | |||

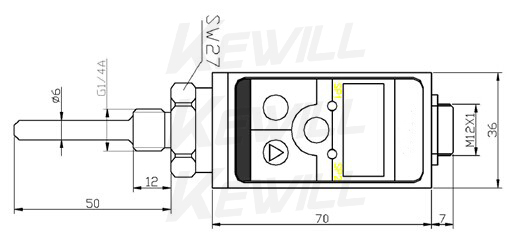

外形结构
备注：探头长度包含螺纹部分尺寸，探头总长度按客户需求约定交货
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 |
| /N1 | ‘-100~0°C, | /P1 | 0～50 °C; | /P4 | 0～120°C, | /P7 | 0～450°C, |
| /N2 | ‘-50～0°C, | /P2 | 0～80 °C; | /P5 | 0～150°C | /P8 | 0～500°C |
| /N3 | ‘ -50～50 °C; | /P3 | 0～100 °C; | /P6 | 0～200°C, | /P9 | 任意指定量程 |
选型表
| TK70- | 数显温度控制器 | |||||||||||||||||||
| 信号类型 | ||||||||||||||||||||
| 开关量输出：继电器信号（常开+常闭） | ||||||||||||||||||||
| 模拟量输出：4~20mA | ||||||||||||||||||||
| 4~20mA模拟量+两路开关量（PNP） | ||||||||||||||||||||
| 两路开关量（PNP） | ||||||||||||||||||||
| 螺纹接口 | ||||||||||||||||||||
| M27*2外螺纹 | ||||||||||||||||||||
| M20*1.5外螺纹（*） | ||||||||||||||||||||
| G1/2外螺纹（*） | ||||||||||||||||||||
| G1/4外螺纹 | ||||||||||||||||||||
| 常用量程 | ||||||||||||||||||||
| 量程选项（温度范围见量程代码表） | ||||||||||||||||||||
| 供电 | ||||||||||||||||||||
| DC 24V | ||||||||||||||||||||
备注：(*)标为现货常备款货快速交货型
