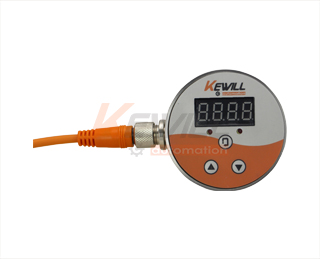

TK58 数显温度控制器
类型:
数显温度控制器
特点:
就地显示 可现场设定
应用:
适用于测量水,油,气类介质 可满足液压、润滑、传动系统中对于温度控制的不同要求,用...
拨打热线
立享优惠
021-54430662
本月优惠报价
流量识别
> 柱塞式流量开关
> 挡片式流量开关
> 电磁流量计
> 涡轮流量计
> 电子式流量监控器
> 流量显示器
> 涡轮流量计
> 涡街流量计
> 超声波流量计
> 浮子流量计
> 齿轮流量计
> 质量流量计
> 流量积算仪
压力识别
> 压力开关
> 压力变送器
> 压力控制器
> 差压变送器
> 压力表
温度识别
> 温度开关
> PT100温度传感器
> 热电偶
> 温度变送器
> 温度控制器
> 温湿度变送器
> 相关配套
液位识别
> 液位开关
> 液位计
> 液位变送器
> 超声波液位
> 磁翻柱液位
物位识别
> 物位开关
> 物位变送器
> 雷达物位计
> 物位计
环境分析
> 酸碱度pH计
> 溶解氧
> 浊度计
> 悬浮物浓度计
> 电导率传感器
> 氧化电位还原ORP
> 酸碱度浓度计
产品概述
规格参数
结构说明
选型指南
PT100铂热电阻作为测量元件,输入的原始信号进入运输电路运算后可输出线性的电流信号,通过组合按键确认温度开关设定值与迟滞等设定后,在实际温度值到达预设定值时输出对应的开关量信号,已实现系统中的动作报警或执行。输出开关量的同时还可以输出模拟量电流信号。
技术规格
温度与精度
量程范围
:
30...100
℃
环境温度:
30
℃
...85
℃
存储温度:
30
℃
...75
℃
相对湿度:
0...80%
输出精度:
±0.2% FS
±0.5% FS
显示精度
:
±0.15 FS
显示方式:
就地显示;
LED
远传信号可配合显示仪表(需另购)
传感器与精度:
PT1000 Class A
PT100 Class A
年漂移量:
≤ ±0.25%
量程
响应时间
:
0.5...3s
(典型值
1
秒)
耐压 材质 防护
探头尺寸与耐压:
Φ6
探头
40 bar
Φ8
探头
40 bar
Φ10
探头
100 bar
电气仓
:
不锈钢
1.4301(304)
接液材质:
不锈钢
1.4301
(
304
)
不锈钢
1.4435 (316L)
防护等级:
IP65
适用过程连接
外螺纹
G1/2
G1/4
M20*1.5
M27*2
协议定制型
输出供电与接线
电源范围:
DC 20...30Vdc
继电器负载:
24Vdc
、
2A
输出信号:
4...20mA+2
路
PNP
开关量
最大功耗:
<
3W
电气连接:
M12*1
航空插头
常规量程代码表
代码
对应量程
代码
对应量程
代码
对应量程
/
/
/PA
0...50 °C;
/PL
任意指定量程 (-30...100°C范围内)
/
/
/PB
0...50 °C;
/NE
-30...0°C;
/PC
0...80 °C;
/NF
-30...50 °C;
/PD
0...100 °C;

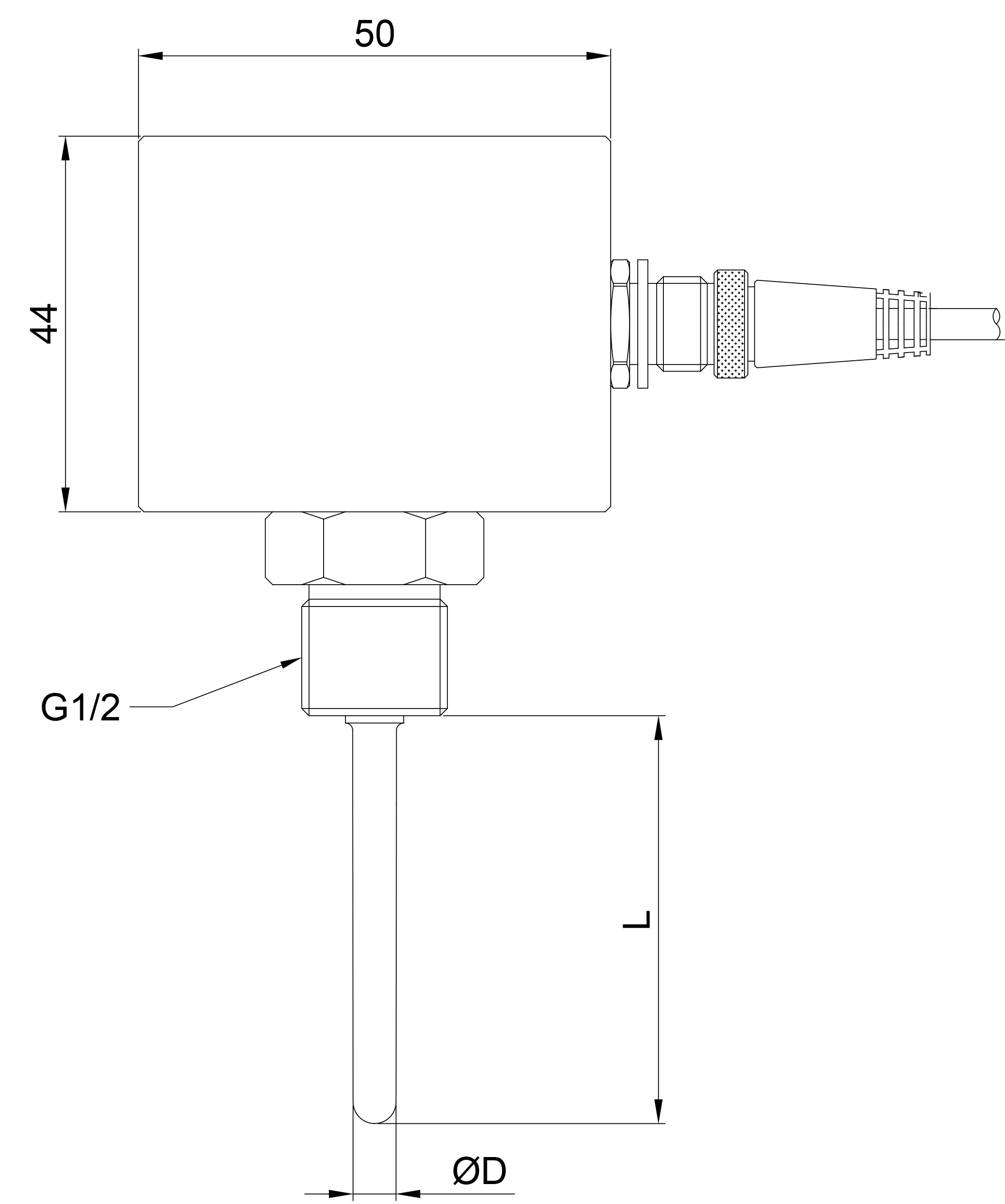

尺寸图
电气接线图
M12航空插座

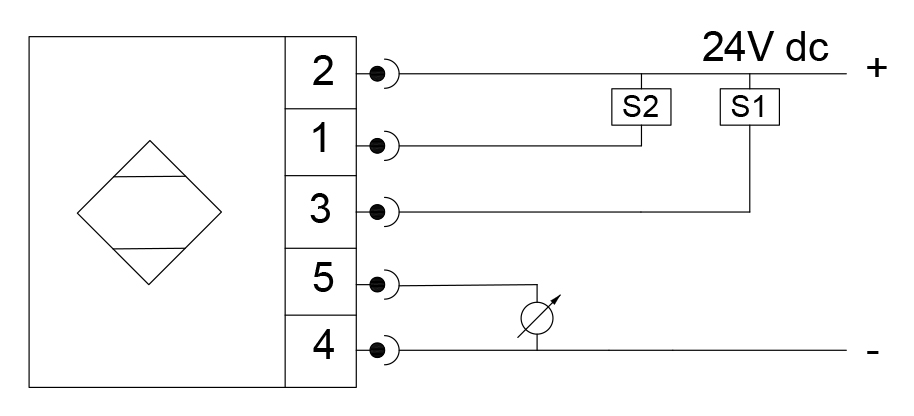

4...20mA+两路开关量(NPN)

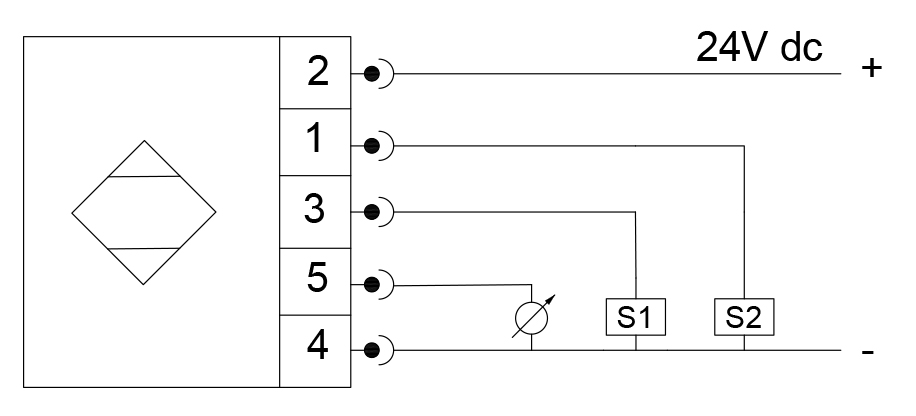

4...20mA+两路开关量(PNP)
针脚
颜色
信号
2
棕色
电源正
4
蓝色
电源负
5
灰色
4...20mA
3
黑色
开关输出
S1
1
白色
开关输出
S2
选型表
TK58-
数显温度控制器
输出类型
4...20mA+两路开关量(PNP)
探头直径
Φ6 可耐压40 bar(*)
Φ8 可耐压40 bar
Φ10 可耐压100 bar
螺纹连接方式
G1/2外螺纹(*)
G1/4外螺纹
M20*1.5外螺纹
M27*2外螺纹
定制型
探头长度(不含螺纹)
15mm(*)
25mm
50mm(*)
75mm
100mm(*)
定制方式Customized
温度量程
详见“常规量程代码表”
精度等级
±0.2%
±0.5%
此PDF不含选型表完整数据,如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。
备注:“*”标为现货常备款或快速交货型
选配:电缆附件A
KEM-
M12附线接插件
自接线柱
接插头
直型
弯型
2米线缆长度
5
米线缆长度
要求线长
(
m
)
选配:焊接附件C
KTW-
焊接底座
G1/2底座
G1/4
底座
异型连接
K1
不锈钢1.4301(304)
K2
不锈钢
1.4435(316L)
C
定制材质
Customized
选配:保护套管D
KTC-
保护套管 Cannula
不锈钢1.4301(304)
不锈钢1.4435(316L)
钛合金Ti
哈氏合金HB
探杆与密封面外衬PTFE
长度、螺纹、直径与主品配套
协议另立尺寸、螺纹、直径
