TK90 投入温度变送器（含液位）
类型： 投入温度变送器
特点： ●-25~80℃可测介质温度范围 ●最深可浸入300m水中 ●防雷击设计 ...
应用： ●工业现场液位测量与控制 ●船舶及航海系统 ●水文测量与监控 ...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
温度原理：PT100或PT1000的热电阻信号根据需求通过运输变送输出电流信号并就地显示当前被测介质的温度值。压力原理：基于扩散硅原理，全不锈钢外壳，防水设计，用于液位测量。
应用
●工业现场液位测量与控制
●船舶及航海系统
●水文测量与监控
●城市及供水
●水库大坝水位测量
●循环水及污水处理系统
主要特点
●-25~80℃可测介质温度范围
●最深可浸入300m水中
●防雷击设计
●传感器部件防护等级IP68,接线盒IP65&IP68
技术规格
| 介质温度: | 25...80℃ | ||||
| 0...80℃ | |||||
| 精度等级: | 0.2级 | ||||
| 压力过载: | 标定液位值2倍 | ||||
| 电缆材料: | PUR聚氨酯橡胶 | ||||
| 稳定性: | 优于每年0.2%FS | ||||
| 温度影响: | ＜±0.02%FS/K | ||||
| 响应时间: | ＜1ms(10%到90%量程） | ||||
| 工作电压: | 12...36V DC | ||||
| 负载电阻: | 0...750Ω | ||||
| 电流消耗: | 与信号电流相同 |
| 电气保护: | 反极 | ||||
| 过载 | |||||
| 短路保护 | |||||
| 防护等级: | 传感器：IP68 | ||||
| 变送器：IP68 （定制） | |||||
| 变送器：IP65 | |||||
| 外壳材料: | 接线盒：铸铝 | ||||
| 接线盒：不锈钢 | |||||
| 探棒：不锈钢1.4435(316L) | |||||
| 输出信号: | 4...20mA | ||||
| RS485 |

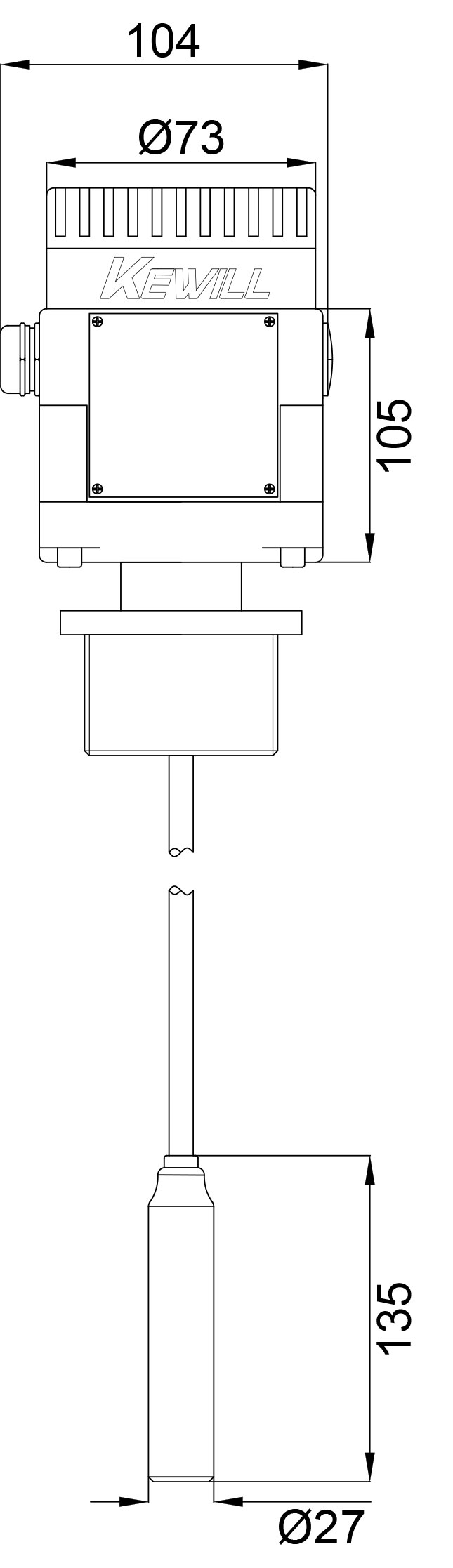

尺寸示意图
选型表
| TK90 | 投入温度变送器（含液位） | |||||||||||||||||
| 温度量程 | ||||||||||||||||||
| -25…80℃ | ||||||||||||||||||
| 0...80℃ | ||||||||||||||||||
| 液位量程 | ||||||||||||||||||
| 单位为米（m）(例如:R10:代表量程10米） | ||||||||||||||||||
| 电缆长度 | ||||||||||||||||||
| 单位为米（m）(例如:K12,线缆12米） | ||||||||||||||||||
| 安装固定模式 | ||||||||||||||||||
| G1 外螺纹连接（*） | ||||||||||||||||||
| 直接复线式（无接线盒无过程连接） | ||||||||||||||||||
| 螺孔直插无密封（适用于开阔支架安装） | ||||||||||||||||||
| DN50法兰连接 | ||||||||||||||||||
| 定制螺纹（尺寸需大于G1） | ||||||||||||||||||
| 出线方式与显示 | ||||||||||||||||||
| 直接复线式IP68 | ||||||||||||||||||
| 标准接线单元型IP65 | ||||||||||||||||||
| LCD数码显示型IP65 | ||||||||||||||||||
| 出线方式与显示 | ||||||||||||||||||
| 4～20mADC（*） | ||||||||||||||||||
| 探头材质 | ||||||||||||||||||
| 不锈钢1.4435(316L) （*） | ||||||||||||||||||
| (特殊备选项)VARIO | ||||||||||||||||||
| RS485通讯协议(接线盒材质304不锈钢） | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：（*）为现货或常备款。 | ||||||||||||||||||
