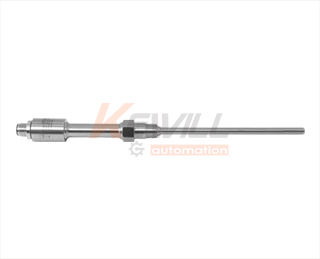

TP21 热电阻温度传感器
类型： 热电阻温度传感器
特点： 安装简单，多种量程可选，多种规格探头可选 结构紧凑，量程广(-200...600℃) 耐压较高，...
应用： 适合于测量水，油，气类介质 可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
TP21包含一个PT100探头，PT100阻值会随温度变化而变化，PT100有二线式，三线式，四线式几种规格可供选择。
主要特点
安装简单，多种量程可选，多种规格探头可选
结构紧凑，量程广(-200...600℃)
耐压较高，可以达到40bar
两线，三线，四线可选
可选配柜装式控制表进行连接使用
应用
适合于测量水，油，气类介质
可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术规格
| 测量范围： | 20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | ||||||||||||||
| 精度等级： | Class A | ||||||||||||||
| 信号输出： | 电阻信号 | ||||||||||||||
| 允许误差： | ±0.3K+0.005×T | ||||||||||||||
| 耐压： | Φ6型 探头 40bar | ||||||||||||||
| 防护等级： | IP67 | ||||||||||||||
| 外壳材料： | 不锈钢1.4435(316L) | ||||||||||||||
| 触液部分材料： | 不锈钢1.4435(316L) | ||||||||||||||
| 电气连接： | 直接出线 | ||||||||||||||
电气接线图
尺寸图
A型 B型 C型 D型
选型表
| TP21- | 热电阻温度传感器 | |||||||||||||||||
| 样式类型（详见尺寸图） | ||||||||||||||||||
| A型 | ||||||||||||||||||
| B型 | ||||||||||||||||||
| C型 | ||||||||||||||||||
| D型 | ||||||||||||||||||
| 量程 | ||||||||||||||||||
| -25...100℃ | ||||||||||||||||||
| -50...200℃ | ||||||||||||||||||
| -50...250℃ | ||||||||||||||||||
| -50...350℃ | ||||||||||||||||||
| -200...600℃ | ||||||||||||||||||
| 输出 | ||||||||||||||||||
| 两线制电缆输出 | ||||||||||||||||||
| 三线制电缆输出 | ||||||||||||||||||
| 四线制电缆输出 | ||||||||||||||||||
| 探头长L2 | ||||||||||||||||||
| 探头长L2为25mm(注：D型仅有此长度） | ||||||||||||||||||
| 探头长L2为50mm | ||||||||||||||||||
| 探头长L2为100mm | ||||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||||
| 探头长L2为160mm | ||||||||||||||||||
| 探头长L2为400mm | ||||||||||||||||||
| 探头长L2为500mm | ||||||||||||||||||
| 探头长直径 | ||||||||||||||||||
| T探头长直径ØD为3mm | ||||||||||||||||||
| T探头长直径ØD为4mm | ||||||||||||||||||
| T探头长直径ØD为6mm | ||||||||||||||||||
| 出线长度L1 | ||||||||||||||||||
| 出线长L1为1m | ||||||||||||||||||
| 出线长L1为2m | ||||||||||||||||||
| 出线长L1为3m | ||||||||||||||||||
| 出线材质 | ||||||||||||||||||
| 出线材质：PVC | ||||||||||||||||||
| 出线材质：PUR(耐油线缆） | ||||||||||||||||||
| 出线材质：特氟龙（teflon) | ||||||||||||||||||
| 出线材质：金属网 | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
