产品描述
TKF69卫生型温度变送器是专用于食品卫生工业的温度变送器，采用PT1000热电阻进行温度测量，信号通过电路处理后转换成标准工业电信号输出。全不锈钢外壳设计，使其不会对测量介质及环境形成污染，专用食品卫生法兰，可确保不留消毒死角。可选配HART输出。用户也可根据需求选择 LED或LCD数显单元。
主要特点
●食品卫生专用产品
●测量范围-50…200度
●4~20mA输出
●专用食品卫生卡箍连接
●加装4位LED/LCD数显表
●全不锈钢外壳
技术参数
| 温度与精度 | |
| 量程范围： | ‘-50~200℃ |
| 环境温度： | ‘-30℃~100℃ |
| 存储温度： | -30℃~140℃ |
| 相对湿度： | 0~80% |
| 控制精度： | ≤±0.25%FS |
| 显示精度： | ±0.15FS |
| 显示方式： | 4位数码管 |
| 传感器： | PT1000 Class A |
| 输出供电与接线 | |
| 电源范围： | DC 10~30Vdc |
| 继电器负载： | 24Vdc、2A |

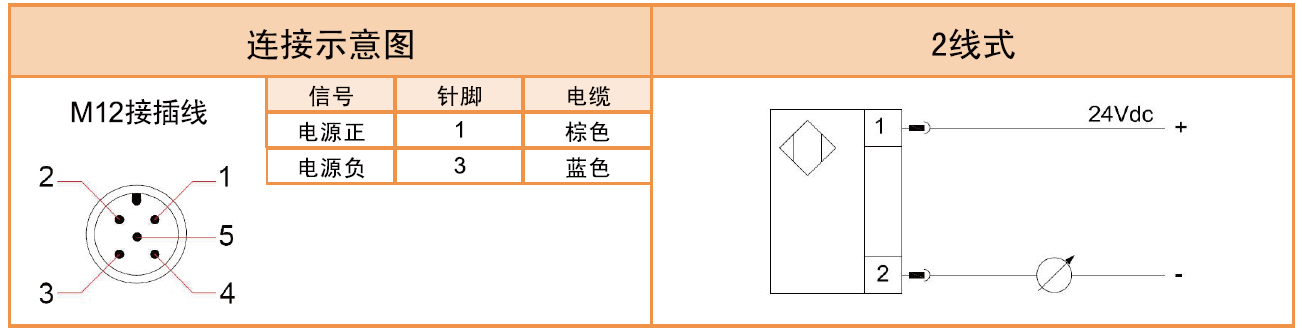

| 电流信号： | 2线4~20mA（RA≤（Us-10)V/0.02A |
| 最大功耗： | ＜3W |
| 引线方式： | M12*1航空插头 |
| 材质耐压防护 | |
| 耐压： | 10bar&40bar |
| 防护等级： | IP67 |
| 壳体： | 不锈钢1.4301（304） |
| 介质接触部分： |
不锈钢1.4435(316L) |
尺寸图
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 |
| /N2 | -50～0°C, | /P1 | 0～50 °C | /P4 | 0～120°C |
| /N3 | -50～50 °C; | /P2 | 0～80 °C | /P5 | 0～150°C |
| /N9 | 任意指定量程 | /P3 | 0～100 °C | /P6 | 0～200°C |
选型表
| TKF69- | 卫生型温度变送器 | |||||||||||||||||
| 输出类型 | ||||||||||||||||||
| PT100铂热电阻 | ||||||||||||||||||
| 4-20mA模拟量输出 | ||||||||||||||||||
| 4~20mA模拟量+两路开关量（PNP） | ||||||||||||||||||
| 1-5V输出 | ||||||||||||||||||
| 探头直径 | ||||||||||||||||||
| Ø6 可耐压10 bar(长度L≤1000mm可选) | ||||||||||||||||||
| Ø8 可耐压40 bar（*） | ||||||||||||||||||
| 连接方式 | ||||||||||||||||||
| 卫生卡箍 直径50.5mm | ||||||||||||||||||
| 探头长度 | ||||||||||||||||||
| 7mm（短定制款） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm（*） | ||||||||||||||||||
| 50mm | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
