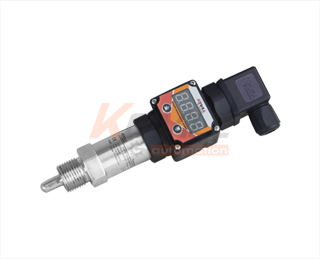

TK52D系列一体化温度变送器

类型： 温度变送器

特点： 安装简单。多种量程可选。多种规格探头可选。全不锈钢外壳，结构紧凑坚固。抗干扰能力强。

应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。

拨打热线立享优惠
021-54430662

本月优惠报价

流量识别

压力识别

温度识别

液位识别

物位识别

环境分析

产品概述
规格参数
结构说明
选型指南

原理，结构

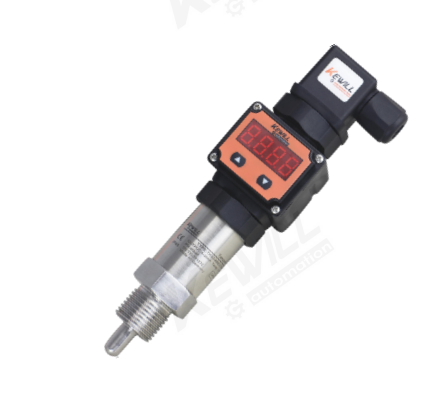

TK52D数显温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。

TK52,

特点

●安装简单。

●多种量程可选。

●多种规格探头可选。

●全不锈钢外壳，结构紧凑坚固。抗干扰能力强。

●标准方式出线。

应用

气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。

技术参数

测温范围:	-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客户任意指定量程
精度等级:	0.2%FS&0.5%FS
探头尺寸与耐压:	Ø6型探头 10 bar
	Ø8型探头 40 bar
	Ø10型探头 100 bar
防护等级:	IP65
输出信号:	4~20mA或1~5VDC
供电电压:	20~30VDC
环境温度:	-30~85°C
接口:	G1/2 G1/4
	卫生卡箍型等其他定制尺寸
电气部分材料:	黑色NBR
外壳材料:	不锈钢1.4301(304)
本体触液部分材料:	不锈钢1.4435(316L)
保护管材质:	不锈钢1.4301(304) &不锈钢1.4435(316L)
电气连接:	赫斯曼接头(DIN43650)

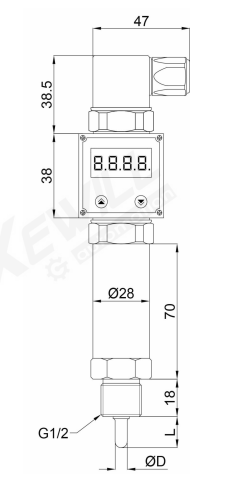

尺寸图

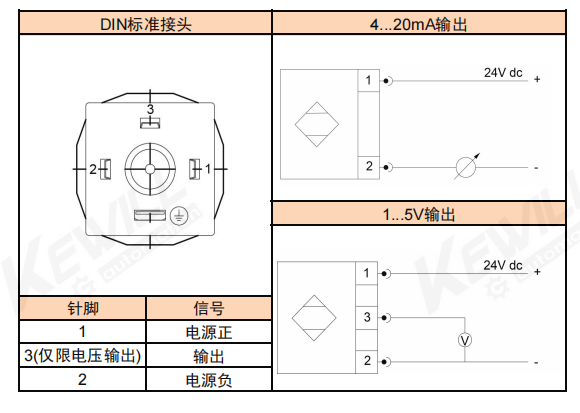

电气接线图

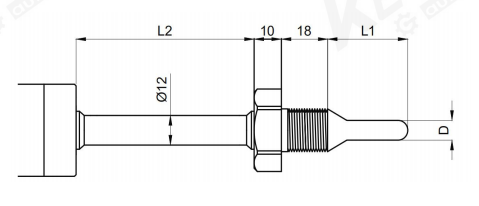

高温冷却部件尺寸

量程	增加尺寸	量程	增加尺寸
0～100 °C	0mm	0～350 °C	100mm
0～200 °C	45mm	0～500 °C	300mm

备注：如遇现场安装空间有限可提出定制需求。

常规量程代码表

代码	对应量程	代码	对应量程	代码	对应量程	代码	对应量程
/N1	-100~0°C	/P1	0～50 °C	/P4	0～120°C	/P7	0～450°C
/N2	-50～0°C	/P2	0～80 °C	/P5	0～150°C	/P8	0～500°C
/N3	-50～50 °C	/P3	0～100 °C	/P6	0～200°C	/P9	任意指定量程

选型表

TK52D-

一体化温度变送器

输出

4-20mA输出

1-5V输出

探头直径

Ø6 耐压10 bar

Ø8 耐压40 bar

Ø10 耐压100 bar

连接方式

G1/2

G1/4

卫生卡箍型

定制型

探头长度

7mm（短定制款）

50mm

15mm（*）

100mm

25mm（*）

探头长度自定义

出线方式

航空插座

赫斯曼接头(DIN43650)

温度量程

详见“常规量程代码表”

上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息
