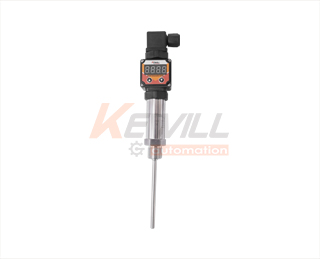

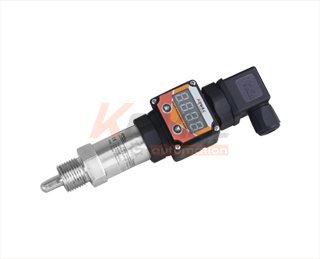

TK52系列一体化温度变送器
类型： 温度变送器
特点： 安装简单。多种量程可选。多种规格探头可选。全不锈钢外壳，结构紧凑坚固。抗干扰能力强。标准方式出线。
应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明

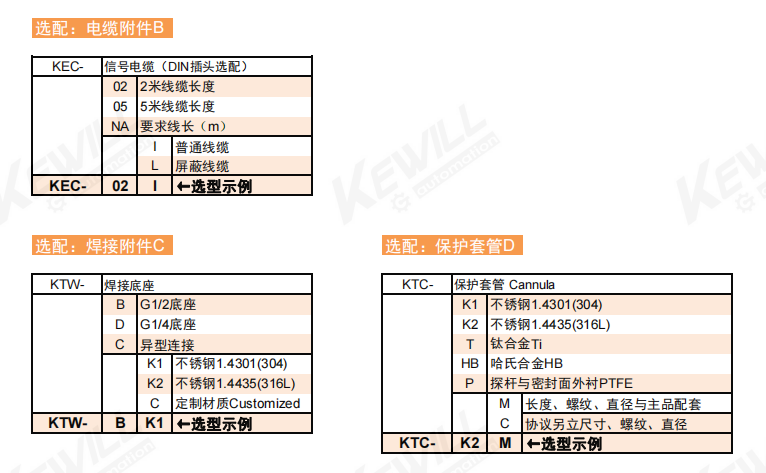

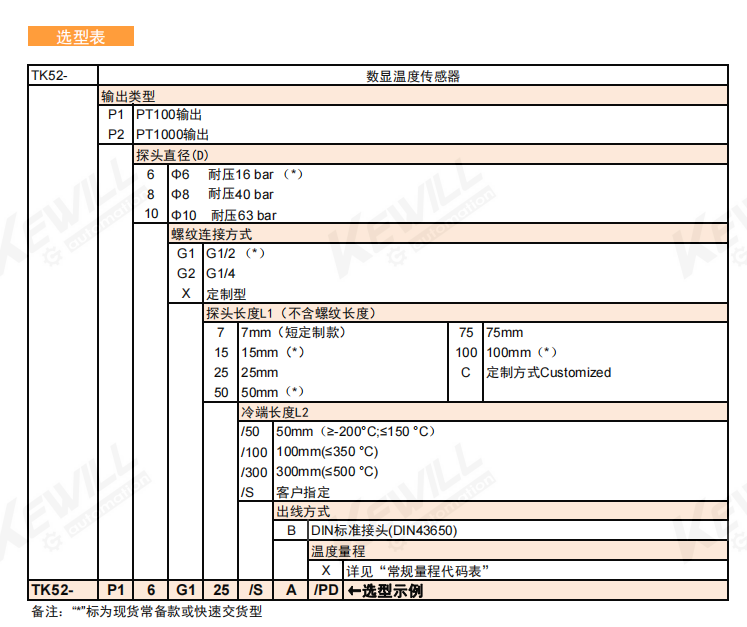

- 选型指南
原理，结构
TK52系列一体化温度变送器利用PT100铂热电阻原理，一体化温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。
特点
●安装简单。
●多种量程可选。
●多种规格探头可选。
●全不锈钢外壳，结构紧凑坚固。抗干扰能力强。
●标准方式出线。
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测温范围: | ‘-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客户任意指定量程 | |||
| 精度等级: | 0.2%FS&0.5%FS | |||
| 探头尺寸与耐压: | Ø6型 探头 10 bar | |||
| Ø8型 探头 40 bar | ||||
| Ø10型 探头 100 bar | ||||
| 防护等级: | IP65 | |||
| 输出信号: | 4~20mA或1~5VDC | |||
| 供电电压: | 20~30VDC | |||
| 环境温度: | ‘-30~85°C | |||
| 接 口: | G1/2 G1/4 | |||
| 卫生卡箍型等其他定制尺寸 | ||||
| 电气部分材料: | 黑色NBR | |||
| 外壳材料: | 不锈钢1.4301(304) | |||
| 本体触液部分材料: | 不锈钢1.4435(316L) | |||
| 保护管材质: | 不锈钢1.4301(304) &不锈钢1.4435(316L) | |||
| 电气连接: | 赫斯曼接头(DIN43650) | |||

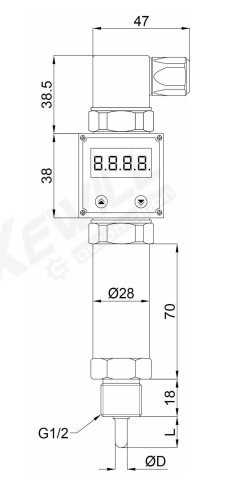

尺寸图

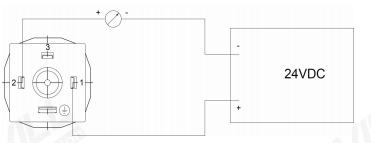

电气接线图

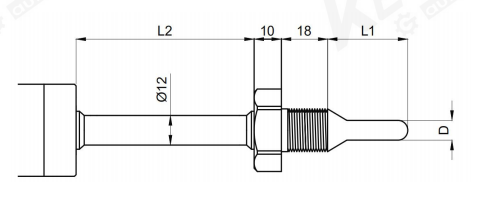

高温冷却部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 |
| 0～100 °C | 0mm | 0～350 °C | 100mm |
| 0～200 °C | 45mm | 0～500 °C | 300mm |
备注：如遇现场安装空间有限可提出定制需求。

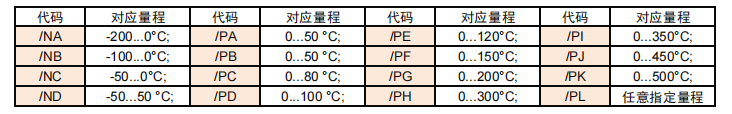

常规量程代码表
