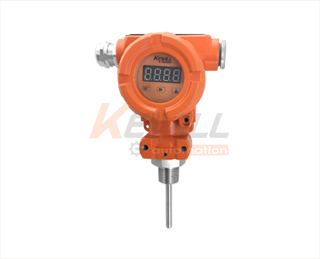

TK55智能数显型温度变送器
类型： 温度变送器
特点： 宽广使用温区，结构紧凑；结构紧凑，量程广(-200…600℃)；极高的精度及重复性，自带温度补偿。
应用： 适合于测量水，油，气类介质 可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统， 自动化工...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理，结构
TK55温度变送器是与工业热电偶、热电阻配套使用，它采用二线制传输方式。将工业热电偶、热电阻信号转换成与输出信号或温度信号成线性的4-20mA的输出信号，或者直接输出热电阻和热电偶信号。
主要特点
●宽广使用温区，结构紧凑
●结构紧凑，量程广(-200…600℃)
●极高的精度及重复性，自带温度补偿
●安装简单，多种量程可选，多种过个探头可选
●防震、耐湿、适合在恶劣的现场环境安装使用
●热电偶变送器具有冷端温度自动补偿功能
●智能型温度变送器可通过HART调制解调器对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能
●热电阻，热电偶信号输入，4-20mA或者热电阻，热电偶信号输出
应用
适合于测量水，油，气类介质 可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统， 自动化工程等。
技术参数
| 量程范围： | -200…600℃ | |||||||||
| 输入信号： | 热电阻：PT100，热电偶：B,S,K,E,T | |||||||||
| 准确度： | 0.2%FS, 0.5%FS | |||||||||
| 分辨率： | 0.1K | |||||||||
| 输 出信号： | 4…20mA、4…20mA+HART,热电阻 | |||||||||
| 温度影响： | 0，1K/10K | |||||||||
| 响应时间： | t50，2.3秒/t90,5.4秒 | |||||||||
| 显示： | 四位LCD显示 | |||||||||
| 工作电压： | 12…30Vdc | |||||||||
| 模拟负载电阻： | 500Ω | |||||||||
| 电气保护： | 反级，过载保护 | |||||||||
| 传感器： | 热电阻：PT100 | |||||||||
| 环境温度 | -25…80℃ | |||||||||
| 防护等级： | IP65 | |||||||||
| 仪表壳材料： | 压铸铝 | |||||||||
| 外壳材料： | 不锈钢1.4301(304) | |||||||||
| 触液部分材料： | 不锈钢1.4301(304) 或1.4435(316L) | |||||||||
| 电气连接： | 端子接线 | |||||||||

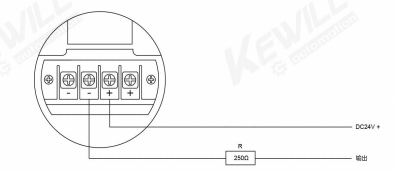

电气接线图
尺寸图

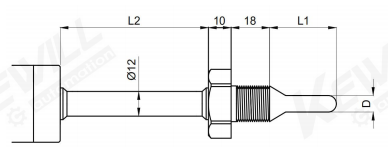

高温冷却部件尺寸

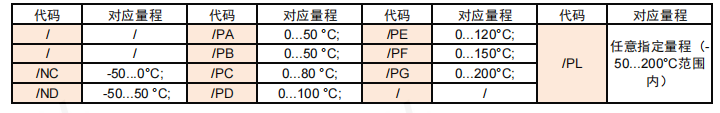

常用量程代码表
选型表
| TK55- | 智能数显型温度变送器 | |||||||||||||||||
| 输出类型 | ||||||||||||||||||
| PT100 | ||||||||||||||||||
| 4-20mA模拟量 | ||||||||||||||||||
| 4-20mA+HART | ||||||||||||||||||
| 探头直径 | ||||||||||||||||||
| Ø6 可耐压10 bar | ||||||||||||||||||
| Ø8 可耐压40 bar | ||||||||||||||||||
| Ø10 可耐压100 bar | ||||||||||||||||||
| 连接方式 | ||||||||||||||||||
| 外螺纹 G1/2 | ||||||||||||||||||
| 外螺纹 G1/4 | ||||||||||||||||||
| 外螺纹 M27*2 | ||||||||||||||||||
| 卫生卡箍型 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度 | ||||||||||||||||||
| 15mm（*） | 75mm | |||||||||||||||||
| 25mm（*） | 100mm | |||||||||||||||||
| 50mm | 定制长度Customized | |||||||||||||||||
| 接线盒材质 | ||||||||||||||||||
| 铸铝接线盒（*） | ||||||||||||||||||
| 不锈钢1.4301(304) 接线盒 | ||||||||||||||||||
| 接液材质 | ||||||||||||||||||
| 不锈钢1.4301(304) （*） | ||||||||||||||||||
| 不锈钢1.4435(316L) | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| Cannula保护套管(长度与内、外螺纹与订单中主品配套） | ||||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||||||||||||||
