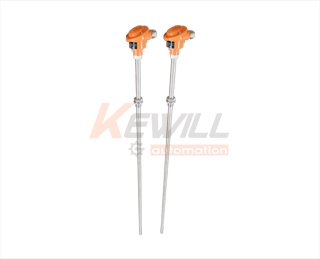

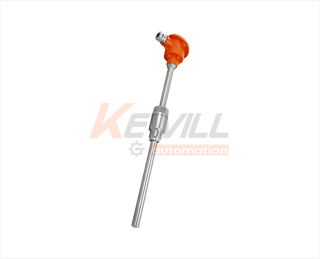

TK53 热电阻温度传感器
类型： 热电阻温度传感器
特点： 安装简单 多种量程可选 多种规格探头可选 ...
应用： 适合测量水，油，气类介质 可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
TK53包含一个PT100探头, PT100铂热电阻的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。当PT100在0℃的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。
主要特点
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
适合测量水，油，气类介质
可用于供水系统，液压、气动装置，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测量范围: | 200...0°C,100...0°C,50...0°C, 50...50 °C; | |||||
| 0...50 °C; 0...80 °C; 0...100 °C; 0...120°C; | ||||||
| 0...150°C,0...200°C,0...450°C,0...500°C; | ||||||
| 客户任意指定-200...500°C间量程; | ||||||
| 精度等级: | PT100 Class A | |||||
| PT1000 Class A | ||||||
| 探头尺寸与耐压: | Φ6 探头 40 bar | |||||
| Φ8 探头 40 bar | ||||||
| Φ10 探头 100 bar | ||||||
| 防护等级: | IP65 | |||||
| 输出信号: | PT100 | |||||
| PT1000 | ||||||
| 供电电压: | 无需供电 | |||||
| 响应时间: | 0.5...3s（典型值1秒） | |||||
| 环境温度: | 30...85°C | |||||
| 常用接口: | G1/2 | |||||
| G1/4 | ||||||
| M20*1.5 | ||||||
| 电气部分材料: | 黑色NBR | |||||
| 外壳材料: | 不锈钢1.4301(304) | |||||
| 触液部分材料: | 不锈钢1.4435(316L) | |||||
| 另配保护管材质: | 不锈钢1.4301(304) | |||||
| 不锈钢1.4435(316L) | ||||||
| 钛合金Ti | ||||||
| 哈氏合金HB | ||||||
| 探杆与密封面外衬PTFE | ||||||
| 电气连接: | 接线盒式 | |||||

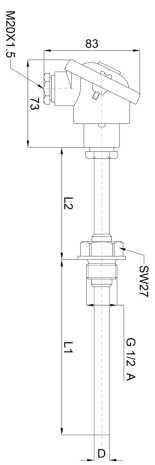

尺寸图

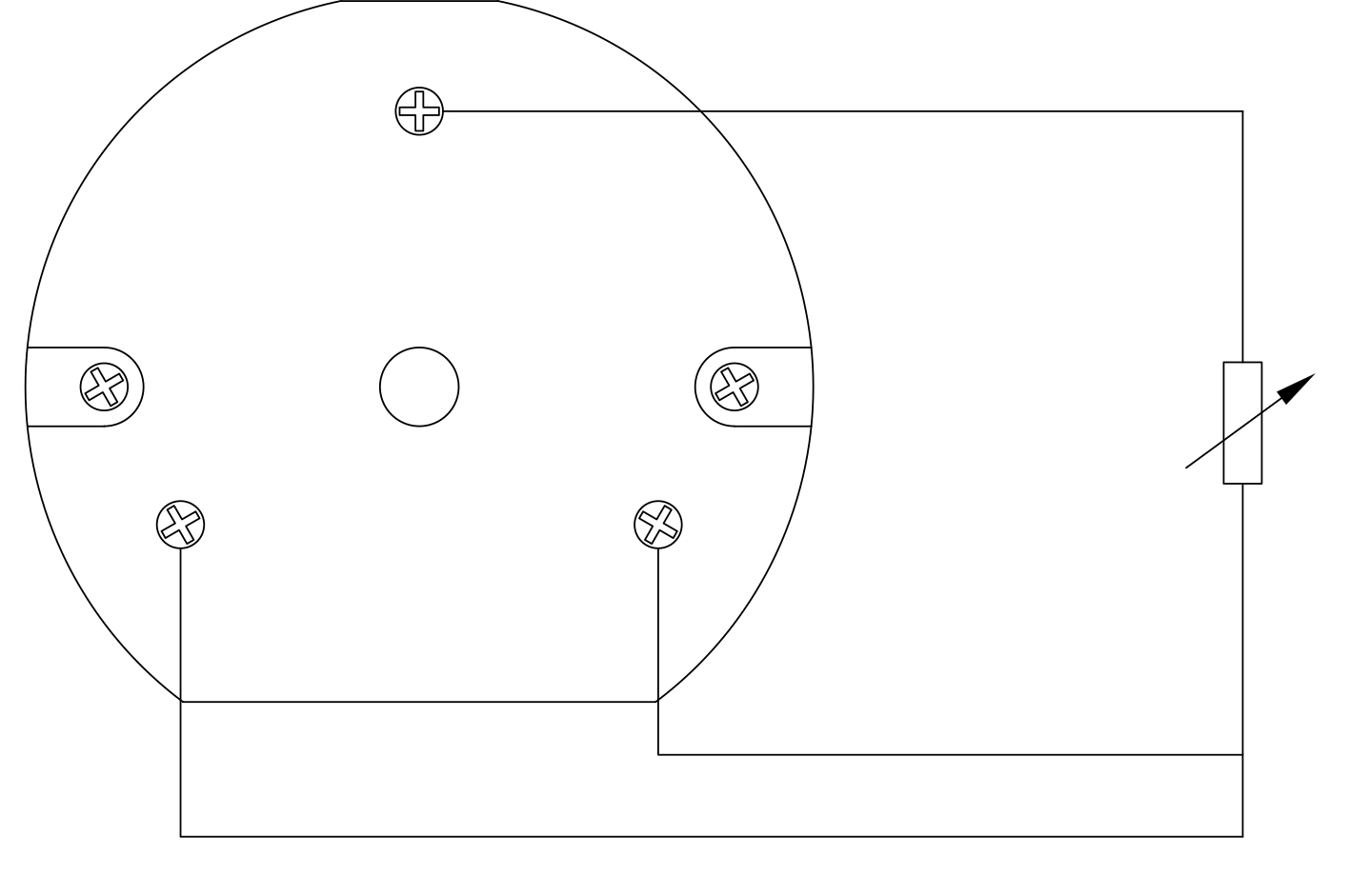

电气接线图

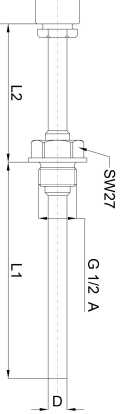

高温冷却部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -200...0 °C | 45mm | 0...120 °C | 0mm | ||||
| -100...0 °C | 45mm | 0...150 °C | 45mm | ||||
| -50...0 °C | 0mm | 0...200 °C | 45mm | ||||
| -50...50 °C | 0mm | 0...300 °C | 45mm | ||||
| 0...50 °C | 0mm | 0...350 °C | 45mm | ||||
| 0...80 °C | 0mm | 0...450 °C | 100mm | ||||
| 0...100 °C | 0mm | 0...500 °C | 300mm | ||||
| 备注：如遇现场安装空间有限，可提出定制需求。使用寿命与精度漂移受冷却段长度影响。 | |||||||
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| /NA | -200...0°C; | /PA | 0...50 °C; | /PE | 0...120°C; | /PI | 0...350°C; | ||||||||||||
| /NB | -100...0°C; | /PB | 0...50 °C; | /PF | 0...150°C; | /PJ | 0...450°C; | ||||||||||||
| /NC | -50...0°C; | /PC | 0...80 °C; | /PG | 0...200°C; | /PK | 0...500°C; | ||||||||||||
| /ND | -50...50 °C; | /PD | 0...100 °C; | /PH | 0...300°C; | /PL |
任意指定量程 |
||||||||||||
选型表
| TK53- | 热电阻温度传感器 | |||||||||||||||||
| 信号输出 | ||||||||||||||||||
| P1 | PT100输出 | |||||||||||||||||
| P2 | PT1000输出 | |||||||||||||||||
| 探头直径（D） | ||||||||||||||||||
| 6 | Φ6 耐压40 bar （*） | |||||||||||||||||
| 8 | Φ8 耐压40 bar | |||||||||||||||||
| 10 | Φ10 耐压100 bar | |||||||||||||||||
| 螺纹连接方式 | ||||||||||||||||||
| G1 | G1/2 | |||||||||||||||||
| G2 | G1/4 | |||||||||||||||||
| M2 | M20*1.5 | |||||||||||||||||
| X | 定制型 | |||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 15 | 15mm（*） | |||||||||||||||||
| 25 | 25mm | |||||||||||||||||
| 50 | 50mm（*） | |||||||||||||||||
| 75 | 75mm | |||||||||||||||||
| 100 | 100mm（*） | |||||||||||||||||
| C | 定制方式Customized | |||||||||||||||||
| 电气出线方式 | ||||||||||||||||||
| M | M20*1.5铸铝自接线盒 | |||||||||||||||||
| 温度量程 | ||||||||||||||||||
| X | 详见“常规量程代码表” | |||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
选配：电缆附件B
| KEC- | 信号电缆（与该系列主品配套） | ||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| 普通线缆 | |||||||
| 屏蔽线缆 | |||||||
选配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 定制材质Customized | |||||||
选配：保护套管D
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
