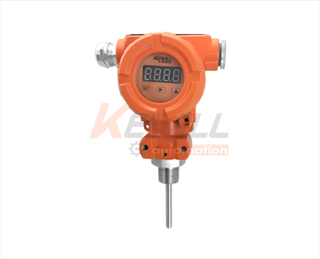

TK55A PT100数显示温度传感器
类型： PT100数显示温度传感器
特点： 安装简单 多种量程可选 多种规格探头可选 全不锈钢外...
应用： 气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
原理&结构
TK55A数显温度传感器具有集温度检测与信号显示一体，多种电气接线类型选择，体积小巧，输出PT100或PT1000标准信号。
主要特点
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。技术参数
| 温度与精度 | ||||||
| 量程范围： | 50...200℃ | |||||
| 环境温度： | 40℃...85℃ | |||||
| 存储温度： | 30℃...75℃ | |||||
| 相对湿度： | 0...80% | |||||
| 控制精度： | ≤±0.25%FS | |||||
| 显示精度： | ±0.15FS | |||||
| 显示方式： | 就地显示;LCD | |||||
| 就地显示;LED | ||||||
| 远传信号可配合显示仪表(需另购） | ||||||
| 传感器与精度： | PT1000 Class A | |||||
| PT100 Class A | ||||||
| 年漂移量： | ≤ ±0.25%量程 | |||||
| 响应时间： | 0.5...3s（典型值1秒） | |||||
| 耐压 材质 防护 | |||||
| 探头尺寸与 耐压： | Φ6 探头 40 bar | ||||
| Φ8 探头 40 bar | |||||
| Φ10 探头 100 bar | |||||
| 电气仓： | 铸铝 | ||||
| 其它壳体： | 不锈钢1.4301(304) | ||||
| 不锈钢1.4435 (316L) | |||||
| 防护等级： | IP65 |
| 适用过程连接 | |||||
| 外螺纹： | G1/2 | ||||
| G1/4 | |||||
| M20*1.5 | |||||
| M27*2 | |||||
| 协议定制型 |
| 输出供电与接线 | |||||
| 电源范围： | DC 20...30Vdc (显示用途） | ||||
| 输出信号： | PT1000 Class A | ||||
| PT100 Class A | |||||
| 最大功耗： | ＜3W | ||||
| 电气连接： | M20*1.5内螺纹 | ||||
| 内螺纹G1/2 隔爆接口 | |||||
| M12*1航空插头 |

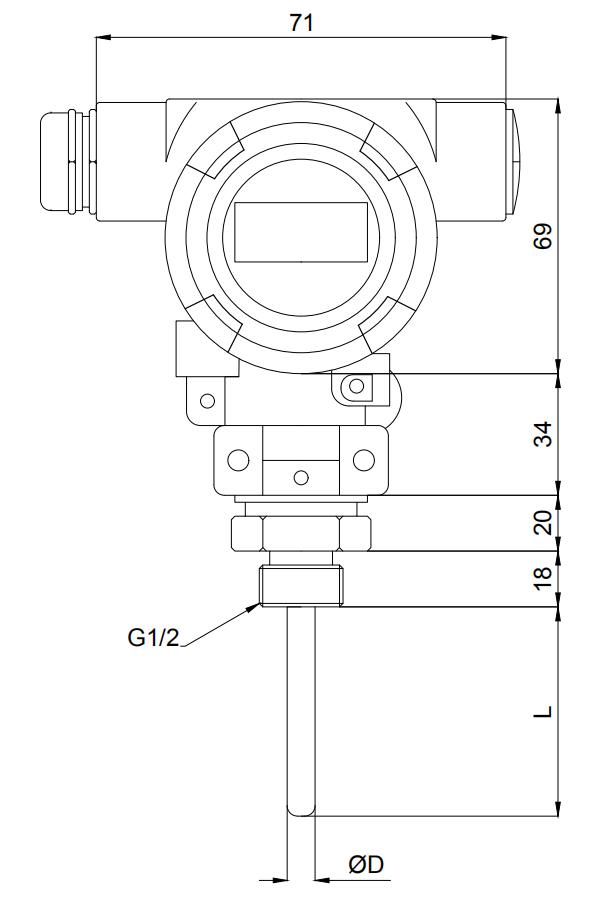

尺寸图

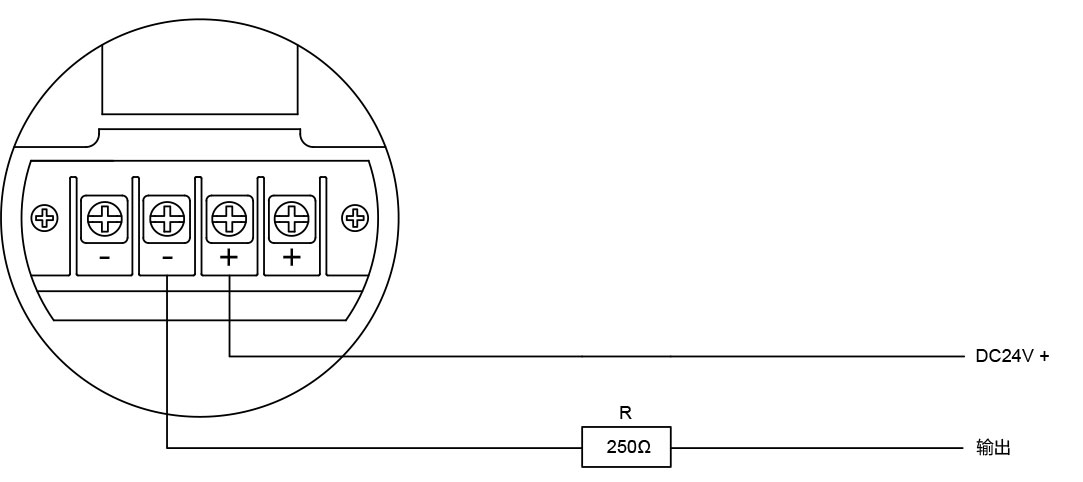

电气接线图

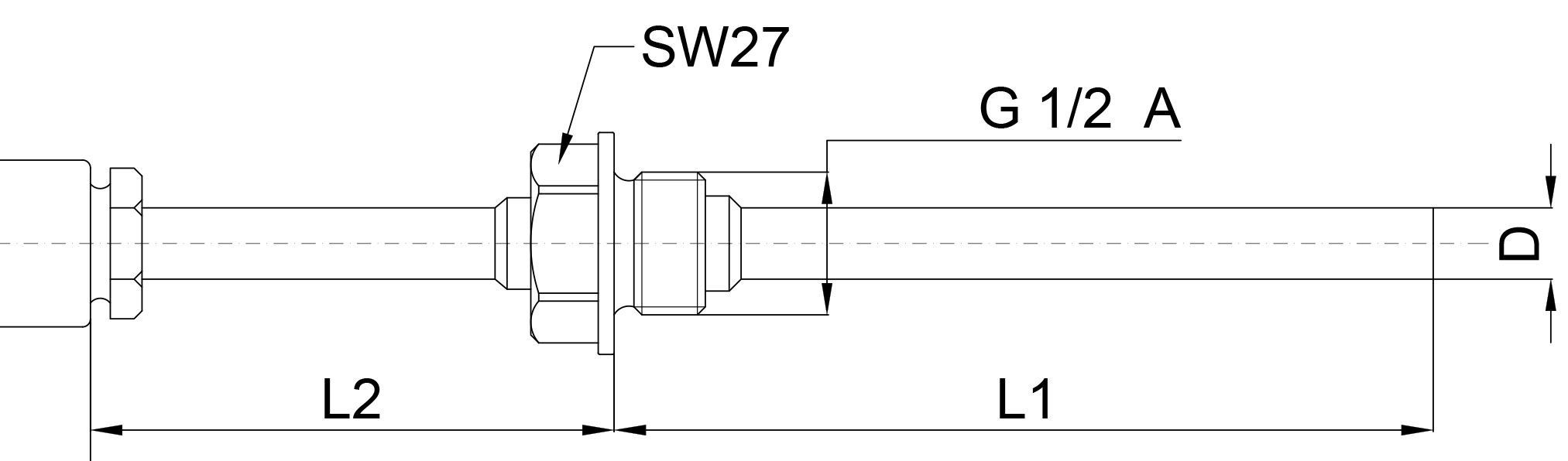

高温冷却部件尺寸
| 量程 | 增加尺寸 | 量程 | 增加尺寸 | ||||
| -50...0 °C | 0mm | 0...100 °C | 0mm | ||||
| -50...50 °C | 0mm | 0...120 °C | 0mm | ||||
| 0...50 °C | 0mm | 0...150 °C | 45mm | ||||
| 0...80 °C | 0mm | 0...200 °C | 45mm | ||||
| 备注：如遇现场安装空间有限，可提出定制需求。使用寿命与精度漂移受冷却段长度影响。 | |||||||
常规量程代码表
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | ||||||||||||
| / | / | /PA | 0...50 °C; | /PE | 0...120°C; | /PL | 任意指定量程 (-50...200°C范围内） | ||||||||||||
| / | / | /PB | 0...50 °C; | /PF | 0...150°C; | ||||||||||||||
| /NC | -50...0°C; | /PC | 0...80 °C; | /PG | 0...200°C; | ||||||||||||||
| /ND | -50...50 °C; | /PD | 0...100 °C; | / |
/ |
||||||||||||||
选型表
| TK55A- | 数字显示温度传感器 | |||||||||||||||||
| 信号输出 | ||||||||||||||||||
| PT100 | ||||||||||||||||||
| PT1000 | ||||||||||||||||||
| 探头直径(D) | ||||||||||||||||||
| Φ6 耐压40 bar （*） | ||||||||||||||||||
| Φ8 耐压40 bar | ||||||||||||||||||
| Φ10 耐压100 bar | ||||||||||||||||||
| 螺纹连接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 电气出线方式 | ||||||||||||||||||
| 内螺纹M20*1.5 | ||||||||||||||||||
| 内螺纹G1/2 隔爆接口 | ||||||||||||||||||
| M12*1航空插头 | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 显示方式 | ||||||||||||||||||
| 就地有;LCD液晶显示屏 | ||||||||||||||||||
| 就地有;LED发光数码管 | ||||||||||||||||||
| 远传信号可配合显示仪表(需另购显示仪表） | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
选配：电缆附件A
| KEM- | M12附线接插件 | ||||||
| 自接线柱 | |||||||
| 接插头 | |||||||
| 直型 | |||||||
| 弯型 | |||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
选配：电缆附件B
| KEC- | 信号电缆（与该系列主品配套） | ||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| 普通线缆 | |||||||
| 屏蔽线缆 | |||||||
选配：焊接附件C
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| 不锈钢1.4301(304) | |||||||
| 不锈钢1.4435(316L) | |||||||
| 定制材质Customized | |||||||
选配：保护套管D
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
