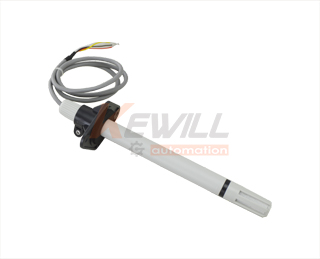

TKH35 管道式温湿度变送器
类型： 管道式温湿度变送器
特点： 优良的稳定性，低延滞性，强抗化学污染能力和极优的可重复性。
应用： 适用于通讯机房、办公室、车间、微机房、实验室仓库、医院、档案馆、博物馆、暖通空调、楼宇自控等环境的温...
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
产品描述
TKH35网络型温湿度变送器采用高品质数字集成传感器，配以可靠的数字化处理电路，从而将环境中的温度和湿度转换成与之相对应的标准MODBUS RS-485信号，能可靠地与上位机系统等进行集中监控。
特点
优良的稳定性，低延滞性，强抗化学污染能力和极优的可重复性。应用范围
适用于通讯机房、办公室、车间、微机房、实验室仓库、医院、档案馆、博物馆、暖通空调、楼宇自控等环境的温湿度测量。技术规格
| 注:以下各项参数如没特殊说明,均在25℃条件下 | |||||
| 量程与精度 | |||||
| 温度量程范围： | -40~80℃ | ||||
| 湿度量程范围： | 0~99.9%RH | ||||
| 分辨率： | 温度：0.1°C/℉ | ||||
| 湿度：0.1%RH | |||||
| 精度： | 温度：±0.3°C | ||||
| 湿度：±2%RH | |||||
| 输出供电与接线 | |||||
| 供电电压: | DC12V~DC36V | ||||
| 产品尺寸： | 198.5mm(L)x15.65mm(D) | ||||
| 输出信号： | RS485信号 | ||||
| 通信协议： | 标准MODUUS RTU协议 | ||||
| 采样周期： | 3S |

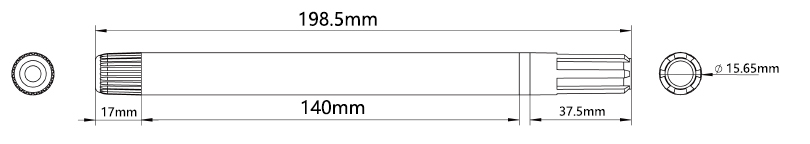

外形结构图

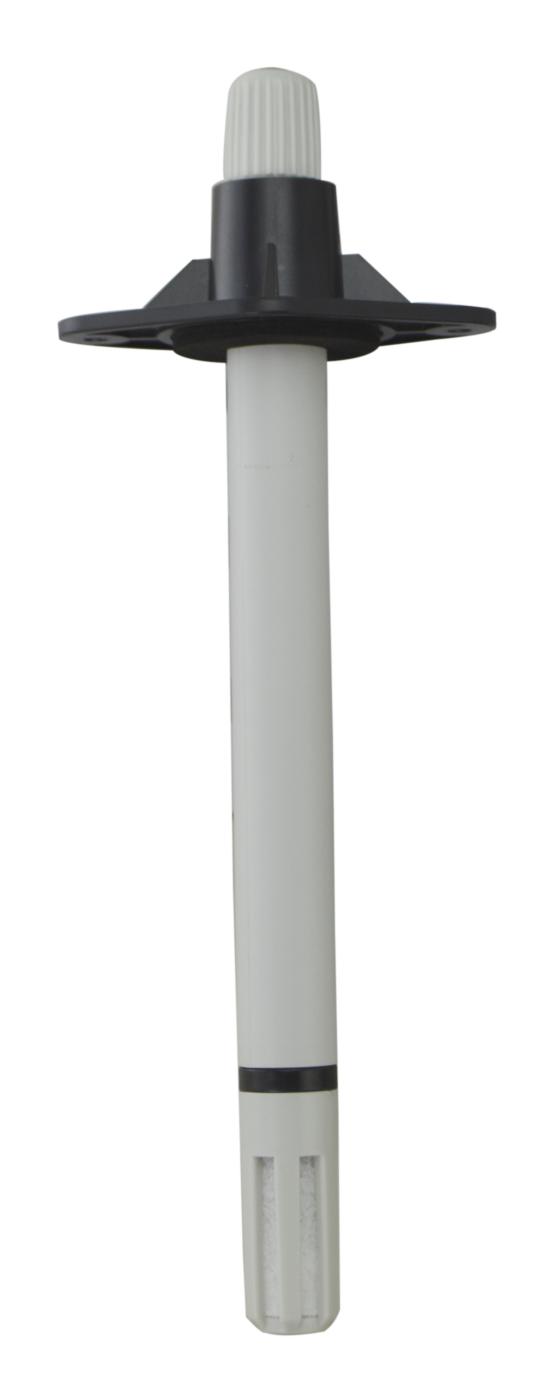

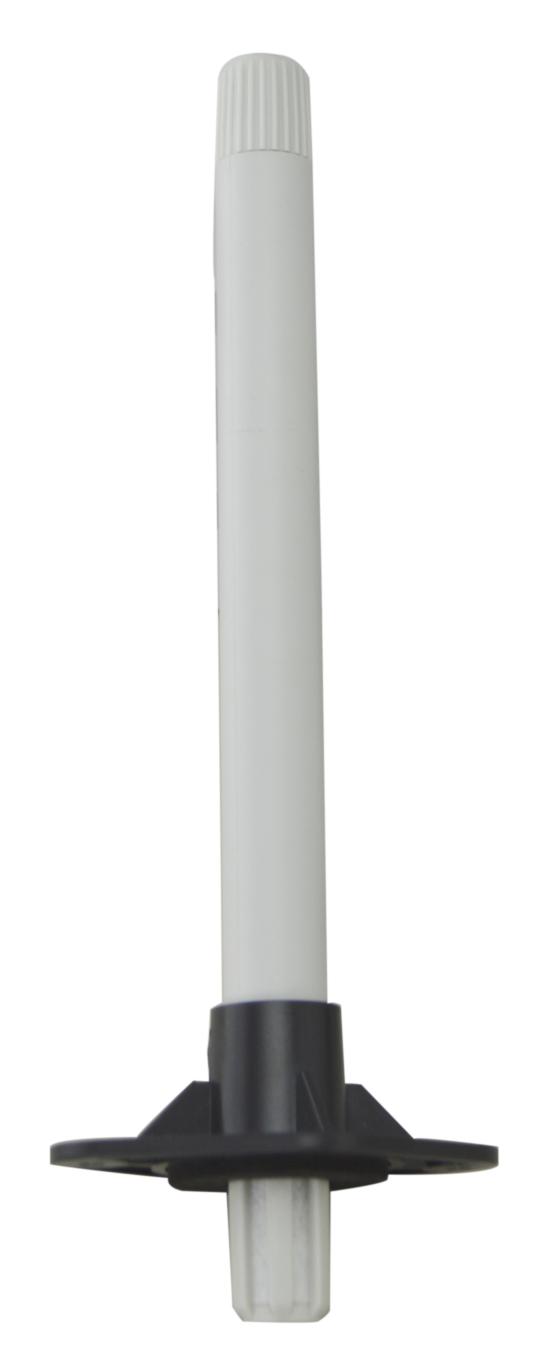

插入深度可以现场按实际管径调整低插入深度 高插入深度
编码说明

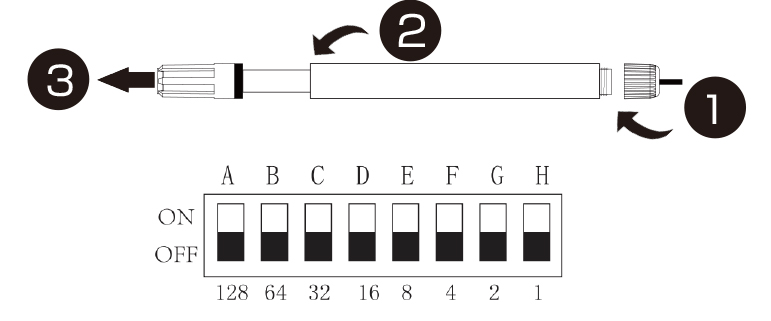

从机地址设置：根据ModBus-RTU协议，每个终端都有一个地址，按下图步骤卸开产品后的八拨码开关来设定需要的通讯地址。
计算方法：拨码位A-H分别对应数字128、64、32、16、8、4、2、1（如上图）；把A-H地址码拨到NO部分拨码相对应的数值全部相加，即为地址码的值，地址码实例如图1、2、3。

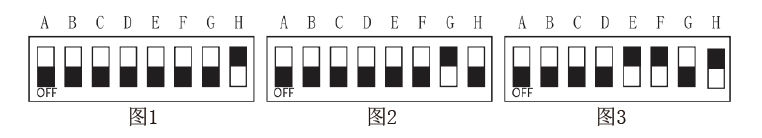

图1：地址=1 H位拨到ON，H位为1，即地址码为1
图2：地址=2 G位拨到ON，G位位2，即地址码为2
图3：地址=13 E、F、H位拨到ON,地址为：8+4+1=13即地址码为13

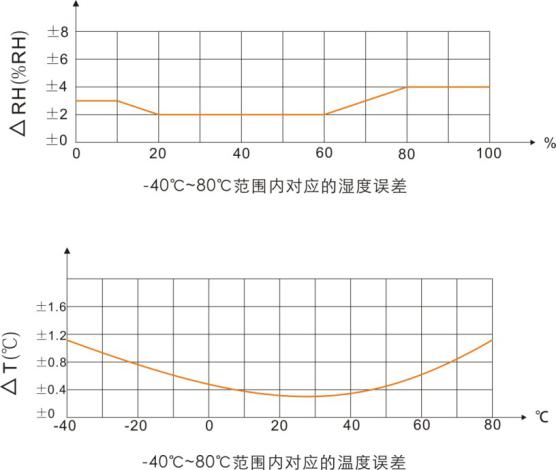

温湿度测量误差曲线图
接线说明
| 引脚 | 名称 | 描述 | |||||||||||||
| ① | A+ | 黄色：RS485 A端 |
|
 |
① | 黄色 | |||||||||
| ② | V+ | 红色：电源正输入端 |
|
 |
② | 红色 | |||||||||
| ③ | GND | 黑色：电源负输入端 |
|
 |
③ | 黑色 | |||||||||
| ④ | B- | 白色：RS485 B端 |
|
 |
④ | 白色 | |||||||||
影响因素
1、温度误差
放置在测试环境中稳定时间太短。
靠近热源、冷源、或直接处于阳光下。
2、湿度误差
防止在测试环境中稳定时间太短。
禁止长时间处于蒸汽、水雾、水帘或冷凝环境中。
3、污染
处于粉尘或其他污染环境中，必须对产品进行定期清理。
选型表
| TKH35- | 管道式温湿度变送器 | ||||||||
| 输出信号类型 | |||||||||
| 485 MODBUS RTU | |||||||||
| 供电方式 | |||||||||
| 9...36V DC | |||||||||
| 探测杆材质 | |||||||||
| ABS塑料 | |||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | |||||||||
