温度与精度 | |||||
环境温度: | 0ºC...50ºC | ||||
存储温度: | 0ºC...50ºC | ||||
相对湿度: | 35%~85%(无冷凝) | ||||
控制精度: | ≤±0.25%FS | ||||
分辨率: | 1ºC | ||||
显示方式: | 4位数码管 |
材质耐压防护 | |||||
防护等级: | IP30 | ||||
壳体: | 铸铝表体&不锈钢1.4301(304) |
输出供电与接线 | |||||
电源范围: | AC 180~240V,50Hz | ||||
继电器负载: | 220VAC、3A | ||||
最大功耗: | <5W | ||||
引线方式: | 端子接线 |

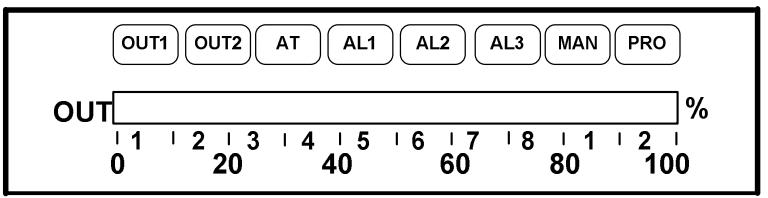

面板内容 | 含义 | 面板内容 | 含义 | 面板内容 | 含义 | ||||||||||||
![]() |
设定键(SET) | OUT1 | 第一組输出,绿色灯 | AL3 | 第三组警报,红色灯 | ||||||||||||
![]() |
自动/手动键 | OUT2 | 第二組输出,绿色灯 | MAN | 手动指示灯 | ||||||||||||
![]() |
移位键 | AT | 自动演算,黄色灯 | PRO | 程式执行指示灯 | ||||||||||||
![]() |
减少键 | AL1 | 第一組警报,红色灯 | OUT% | OUT1 输出百分比显示 | ||||||||||||
![]() |
增加键 | AL2 | 第二組警报,红色灯 |
![]() |
![]() |
![]() |
|||||||||||||||||||

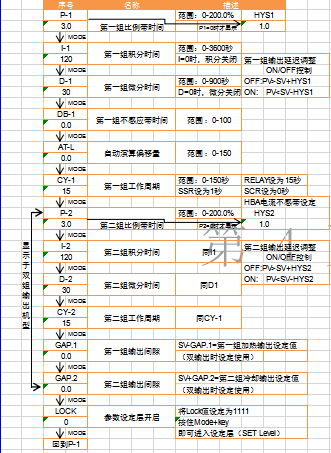

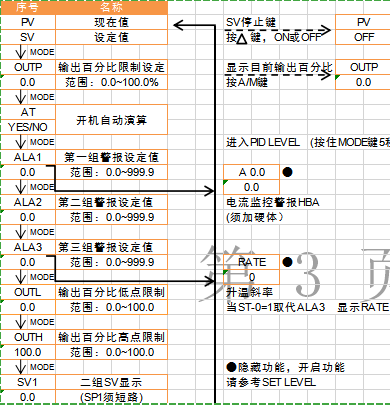

用户层 | PID层 | 输入层 | 设定层 | ||||||||||||||||||
(USER Level) | (PID Level) | INPUT Level | (SET Level) | ||||||||||||||||||
pv | P-1 |
![]() |
HYS1 | 1NPT | ST-1 | ||||||||||||||||
OUTP | I-1 | P-1=0 | 1NLO | A3D3 | ST-2 | ||||||||||||||||
AT | D-1 | P-2 | 1NHI | A3T3 | STAL | ST-3 | |||||||||||||||
ALA1 | DB-1 | I-2 |
![]() |
HYS2 | DP | HYSA | ID. | ST-4 | |||||||||||||
ALA2 | AT-L | D-2 | P-2=0 | PVLO | LO01 | STOP | ST-5 | ||||||||||||||
ALA3 | CY-1 | CY-2 | PVHI | HI01 | BAUD | ST-6 | |||||||||||||||
OUTL | GAP.1 | 2NLO | LO02 | SVOS | ST-7 | ||||||||||||||||
OUTH | GAP.2 | 2NHI | HI02 | PVOS | ST-8 | ||||||||||||||||
SV1 | LOCK | A1D1 | LO03 | C-F | ST-9 | ||||||||||||||||
A1T1 | HI03 | PVHS | ST-0 | ||||||||||||||||||
A2D2 | R-Y | H-C | INP2 | ||||||||||||||||||
A2T2 | W-T | SEND | OUTY | ||||||||||||||||||
FILF |
参数 | 出厂值 | 参数说明 | 参数值与范围 | 设定位置 | ||||||||||||||||
INPT | K2 | 主输入类型选择 | (请参考2.7.输入对照表) | LEVEL 1 | ||||||||||||||||
INLO | 0 | AN1~5 输入信号"低点"调整 | 范围:-199.9~999.9 | St-2-2 | ||||||||||||||||
INHI | 5157 | AN1~5 输入信号"高点"调整 | 范围:0~999.9 | St-2-2 | ||||||||||||||||
DP | 000.0 | 小数点位置调整 | 可选择 0000,000.0,00.00,0.000 四种 | St-2-2 | ||||||||||||||||
PVLO | 0.0 | 设定值最低点限制 | 范围:-199.9~999.9 | St-2-3 | ||||||||||||||||
PVHI | 400.0 | 设定值最高点限制 | 范围:-199.9~999.9 | St-2-3 | ||||||||||||||||
2NLO | -45 | 第二输入信号"低点"调整 HBA L | 范围:-199.9~999.9 | St-2-4 | ||||||||||||||||
2NHI | 2180 | 第二输入信号"高点"调整 HBA H | 范围:-199.9~999.9 | St-2-4 | ||||||||||||||||
A1D1 | 11 | 第一组输入警报模式 | (参考3.2 警报动作说明) | St-1-3 | ||||||||||||||||
*A1T1 | 00.00 | 第一组警报延迟时间调整* NEW * | 范围:00.00~99.59 | St-1-3 | ||||||||||||||||
A2D2 | 0 | 第二组输入警报模式 | (参考3.2 警报动作说明) | St-1-4 | ||||||||||||||||
*A2T2 | 00.00 | 第二组警报延迟时间调整* NEW * | 范围:00.00~99.59 | St-1-4 | ||||||||||||||||
A3D3 | 0 | 第三组输入警报模式 | (参考3.2 警报动作说明) | St-2-1 | ||||||||||||||||
*A3T3 | 00.00 | 第三组警报延迟时间调整* NEW * | 范围:00.00~99.59 | St-2-1 | ||||||||||||||||
HYSA | 0.0 | 警报偏差设定 * NEW * | 范围:0~9999 | St-4-3 | ||||||||||||||||
LO01 | 210 | 第一组输出低点校正 | 范围:0~9999 | St-4-4 | ||||||||||||||||
HI01 | 3690 | 第一组输出高点校正 | 范围:0~9999 | St-4-4 | ||||||||||||||||
LO02 | 40 | 第二组输出低点校正 | 范围:0~9999 | St-5-1 | ||||||||||||||||
HI02 | 2660 | 第二组输出高点校正 | 范围:0~9999 | St-5-1 | ||||||||||||||||
LO03 | 569 | 再传送输出低点校正 | 范围:0~9999 | St-5-2 | ||||||||||||||||
HI03 | 3623 | 再传送输出高点校正 | 范围:0~9999 | St-5-2 | ||||||||||||||||
R-Y | 5 | 马达阀门运转时间设定/预热功能 全输出温度设定值 | 范围:5~9999 | St-5-3 | ||||||||||||||||
*W-T | 0.0 | 程式执行等待(预热限制输出百分比)(只适用 于可程式) 大于 0.1 限制后AT * NEW * | 0=不等待 其他值=限制输出百分比 | St-5-3 | ||||||||||||||||
*STAL | 0000 | 警报正逆动作设定 (1-4=警报计时 | 1-4=0 警报计时 OFF ;1-4=1 偏差计时 ON | St-5-3 | ||||||||||||||||
1-1=AL1,1-2=AL2,1-3=AL3) | 1-1,1-2,1-3 参数设定为 0=NO 1=NC | |||||||||||||||||||
ID. | 2 | 通讯机号 | 范围:0~255 | St-5-4 | ||||||||||||||||
STOP | 0-81 | MODBUS 通讯协定 (设 St-6-2=1 MODBUS) | 0-81,E-81,N-81 0-82,E-82,N-82 | St-5-4 | ||||||||||||||||
BAUD | 9600 | 通讯鲍率 | 可选择 110,300,1200,2400, 4800,9600,19200,38900bps | St-5-4 | ||||||||||||||||
SVOS | 0.0 | SV 补偿 | 范围:-100~100 | St-6-1 | ||||||||||||||||
PVOS | 0.0 | PV 低点补偿 | 范围:-100~100 | St-6-1 | ||||||||||||||||
C-F | C. | PV 与 SV 单位选择 | 可选择:C,F,A | St-6-3 | ||||||||||||||||
S-F | 1000 | 输出 OUT1 软体滤波 | 范围:0~5000 | St-6-4 | ||||||||||||||||
PVHS | 0.0 | PV 高点补偿 | 范围:-50~50 | St-6-1 | ||||||||||||||||
H-C | HEAT | 加热/冷却模式选择 | HEAT(加热),COOL(冷却) | St-6-3 | ||||||||||||||||
*STD | NO | 再传送输出 *NEW 4-20MA / 20-4MA | NO/PV4,PV20,SV-4,SV-20 MV4,MV20 | St-6-4 | ||||||||||||||||
*FILT | 20 | 数位滤波 | 范围:0-150 | St-6-4 |

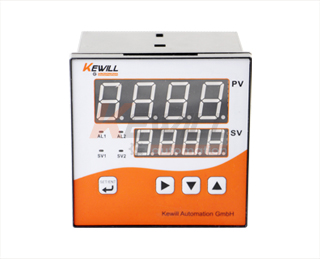

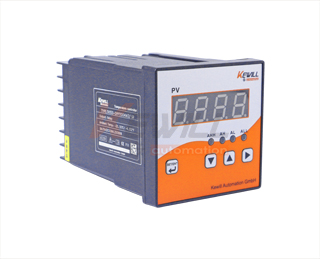

TK200- | 通用温控仪(光柱仪) | |||||||||||||||

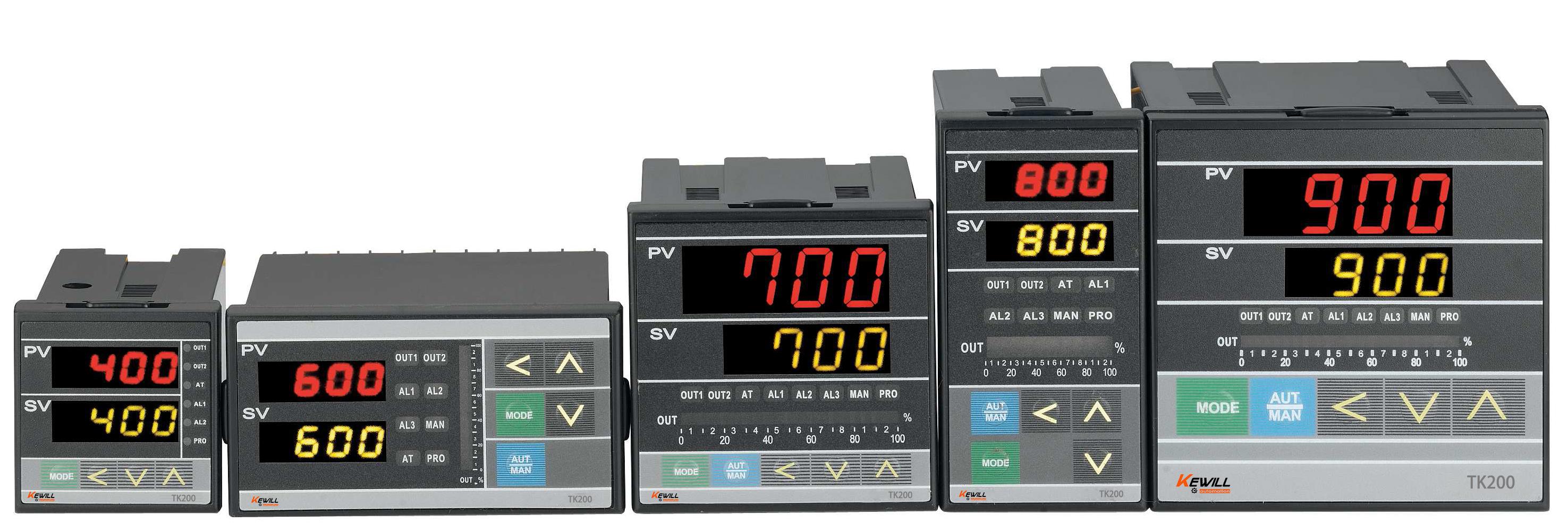

外型尺寸 | ||||||||||||||||
48×48×81 开孔尺寸45*45 小巧正方 | ||||||||||||||||
48×96×81 开孔尺寸45*91 立式小巧长方 | ||||||||||||||||

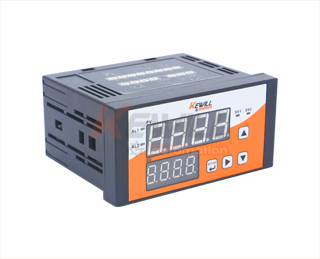

96×48×81 开孔尺寸91*45 卧式小巧长方 | ||||||||||||||||
72×72×81 开孔尺寸67*67 正方 | ||||||||||||||||
96×96×81 开孔尺寸91*91 大正方 | ||||||||||||||||
第一组输出 | ||||||||||||||||
无输出 | ||||||||||||||||
Relay | ||||||||||||||||
SSR | ||||||||||||||||
4...20mA | ||||||||||||||||
0...20mA | ||||||||||||||||
0...5V | ||||||||||||||||
0...10V | ||||||||||||||||
1...5V | ||||||||||||||||
2...10V | ||||||||||||||||
第二组输出 | ||||||||||||||||
无输出 | ||||||||||||||||
Relay | ||||||||||||||||
SSR | ||||||||||||||||
4...20mA | ||||||||||||||||
0...20mA | ||||||||||||||||
0...5V | ||||||||||||||||
0...10V | ||||||||||||||||
1...5V | ||||||||||||||||
2...10V | ||||||||||||||||
输入信号 | ||||||||||||||||
k分度热电偶 | ||||||||||||||||
E分度热电偶 | ||||||||||||||||
J分度热电偶 | ||||||||||||||||
Cu50热电阻 | ||||||||||||||||
PT100热电阻 | ||||||||||||||||
PT1000热电阻 | ||||||||||||||||
报警 | ||||||||||||||||
1组报警 | ||||||||||||||||
2组报警 | ||||||||||||||||
3组报警 | ||||||||||||||||
仪表电源 | ||||||||||||||||
24V DC | ||||||||||||||||
85-265V AC | ||||||||||||||||
补充通讯功能 | ||||||||||||||||
RS232 | ||||||||||||||||
RS485 | ||||||||||||||||
TTL | ||||||||||||||||
RS232-MODBUS | ||||||||||||||||
RS485-MODBUS | ||||||||||||||||
此PDF不含选型表完整数据,如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||
