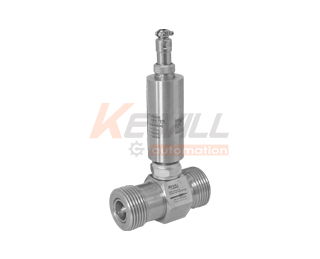

FR60系列涡轮式流量计（紧凑型 ）
类型： 叶轮式
特点： 极快速响应，适合批量控制和配比控制场合的使用。紧奏型适用于设备安装。
应用： 液体配送系统，循环水测量，过滤系统，化工生产，泵保护等。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
FR60系列涡轮式流量计原理，结构

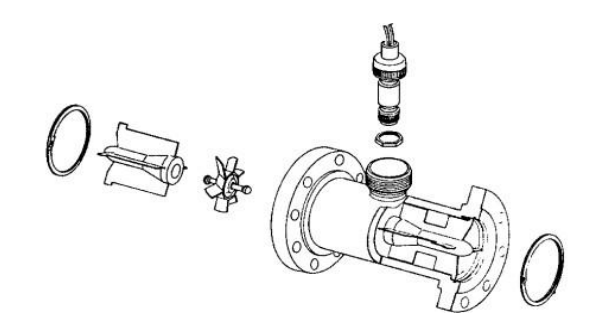

涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
选型指南
| #FormatImgID_2# | #FormatImgID_3# | #FormatImgID_4# |

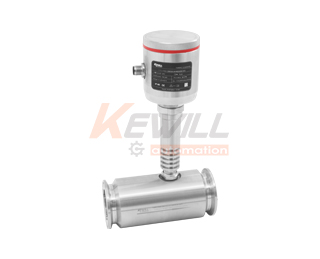

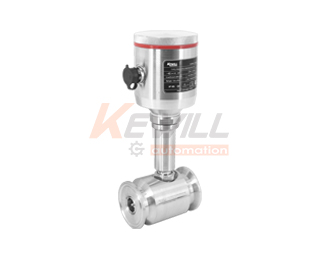

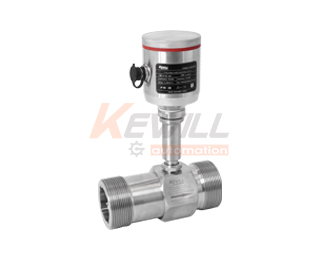

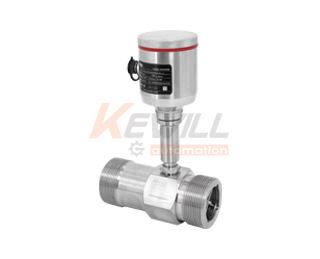

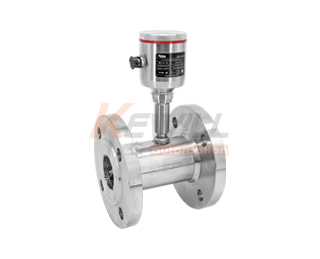

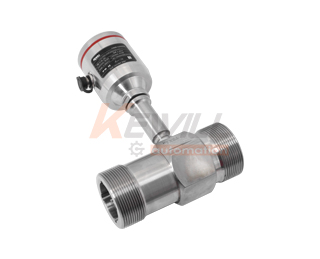

| FR60-F 法兰型 | FR60-C 卫生卡箍型 | FR60-T 螺纹型 |
| 法兰型涡轮流量计 | 卫生型涡轮流量计 | 螺纹型涡轮流量计 |
| 口径:DN10 to DN250 | 口径:DN15 to DN50 | 口径:DN4 to DN50 |
| 精度：±0.5% / ±0.2% / ±1.0% | 精度：±0.5% / ±0.2% / ±1.0% | 精度：精度：±0.5% / ±0.2% / ±1.0% |
| 电源：DDC 12V to 30V ； | 电源：DDC 12V to 30V ； | 电源：DC 12V to 30V ； |
| 输出：脉冲、电流、电压、光耦NPN、液晶显示 | 输出：三脉冲、电流、电压、光耦NPN、液晶显示 | 输出：三脉冲、电流、电压、光耦NPN、液晶显示 |
| 法兰标准：DIN、ASME 、JIS、产品应用地标准 | 连接方式：卫生卡箍 | 连接方式：螺纹连接 |
| 可选自润滑轴承 | 可选自润滑轴承 | 可选自润滑轴承 |
主要特点
● 安装有高可靠性的长寿命轴承
● 极好的重复性好，适合于配料
● 优秀的低流速测量性能
● 极快速响应，适合批量控制和配比控制场合的使用
● 多叶片结构的转子，精度高
● 蒸汽清洗允许
● 紧奏型适用于设备安装
应用
● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
● 润滑油、液压油等
● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
● 甲醛、酢酸、苛性钠、二硫化碳等
● 牛奶、咖啡等
● 导热油、热煤油等高温介质
FR60指标参数
| 性能参数 | |
| 精度： | 0.5% of rate 和0.2% of rate 两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50 毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
| 安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从通电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | -40 to 120℃; （＞120°C且≤180°C定制型可函寻销售工程师） |
| 传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L),哈氏合金C |
| 叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C |
| 滚珠轴承材质： | 316L SST 轴承或陶瓷轴承 |
| 过程连接： | PN10 to PN63 |
| 线圈阻抗： | 1600Ω |
| 接线盒参数 | |
| 环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
| 接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
| 转换器密封圈： | 橡胶 |
| 电源： | DC 12V to 30V ，1A快速熔断保险； |
| 防护等级： | IP65&IP67 |
| 电气接口： | PG13.5 |
| 功率： | max 0.3 w |
| 输出： | 脉冲输出（用于总量） |

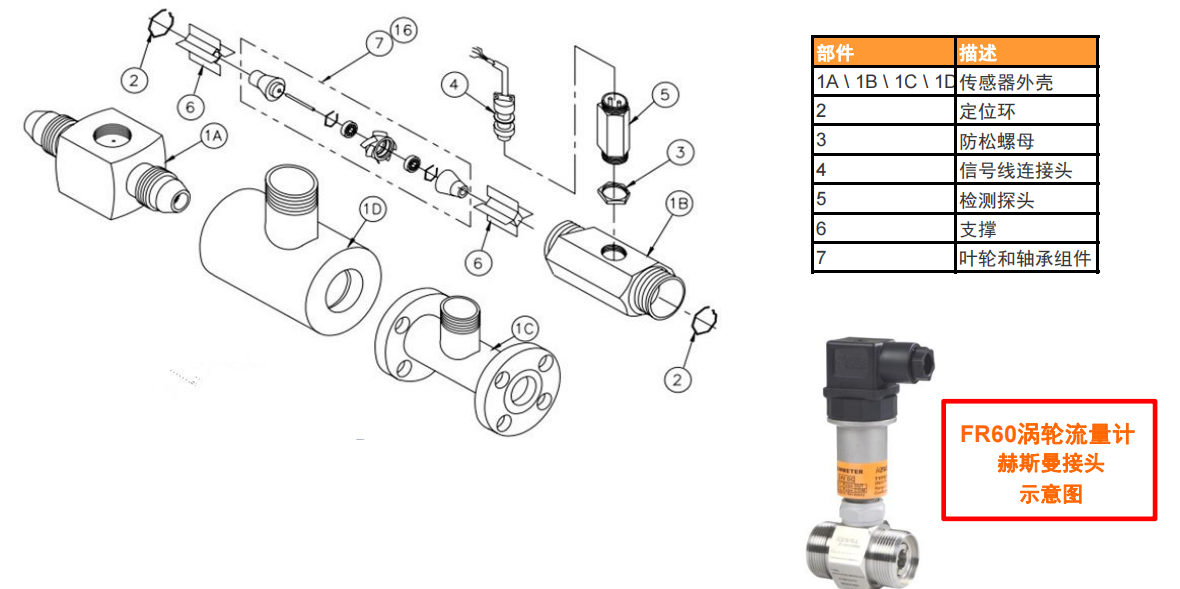

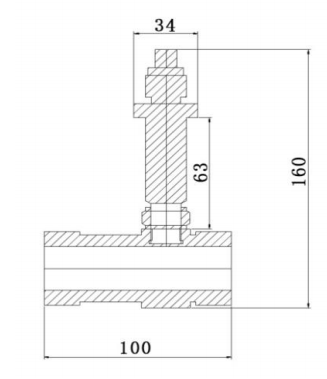

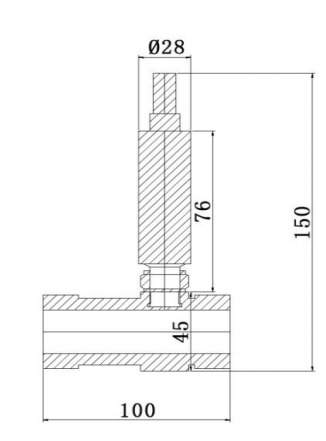

FR60传感器结构
FR60-B 航空插座连接器型 4-20mA与脉冲输出放大器部分示意图
FR60:脉冲输出放大器部分示意图
选型表
| FR60- | 涡轮式流量计 | ||||||||||||||||||
| 通径 | |||||||||||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） | |||||||||||||||||||
| 输出信号 | |||||||||||||||||||
| 脉冲 | |||||||||||||||||||
| 0-5V | |||||||||||||||||||
| 4-20mA | |||||||||||||||||||
| 4-20mA+脉冲+2路开关量输出 | |||||||||||||||||||
| 4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示 | |||||||||||||||||||
| 过程连接类型 | |||||||||||||||||||
| 螺纹密封连接 | |||||||||||||||||||
| 法兰式连接 | |||||||||||||||||||
| 卫生级卡箍连接 | |||||||||||||||||||
| 精度 | |||||||||||||||||||
| 精度0.2% （DN≥DN15以上管路适用） | |||||||||||||||||||
| 精度0.5% | |||||||||||||||||||
| 精度1.0% | |||||||||||||||||||
| 接线方式 | |||||||||||||||||||
| 不锈钢1.4301(304)接线盒 IP67 | |||||||||||||||||||
| 航空插座连接器IP65 | |||||||||||||||||||
| 赫斯曼接头(DIN43650)IP65 | |||||||||||||||||||
| 耐压等级 | |||||||||||||||||||
| EN 1092-1(DIN) PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||||||||||
| EN 1092-1(DIN) PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||||||||||
| EN 1092-1(DIN) PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||||||||||
| EN 1092-1(DIN) PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||||||||||
| EN 1092-1(DIN) PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||||||||||
| EN 1092-1(DIN) PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||||||||||
| EN 1092-1(DIN) PN250 | JIS 10K | ||||||||||||||||||
| EN 1092-1(DIN) PN400 | JIS 20K | ||||||||||||||||||
| 产品应用地特殊标准 | |||||||||||||||||||
| 系统供电方式 | |||||||||||||||||||
| 12~30V DC | |||||||||||||||||||
| 本体材质 | |||||||||||||||||||
| 不锈钢1.4301(304) | |||||||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| 内部叶轮与附件材质 | |||||||||||||||||||
| 430F不锈钢 | |||||||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| (特殊备选项)VARIO | |||||||||||||||||||
| 特殊参数定制款 | |||||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||||||||||
