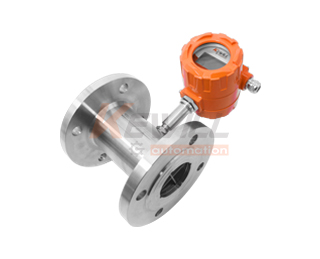

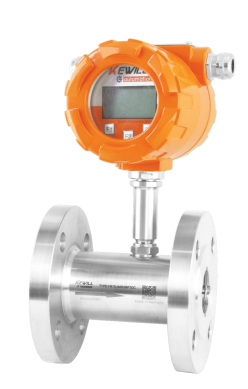

FR80系列涡轮式流量计（轴承型）
类型： 在线叶轮式
特点： 在线式安装，测量范围广（0.01…1800m?/h)，微小的压力损失，良好的重复性及测量精度。
应用： 液体配送系统，循环水测量，过滤系统，化工生产，泵保护等 。
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
FR80系列涡轮式流量计原理,结构

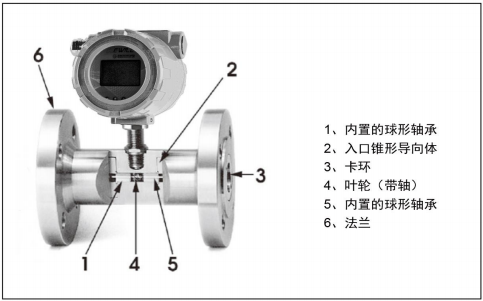

涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。

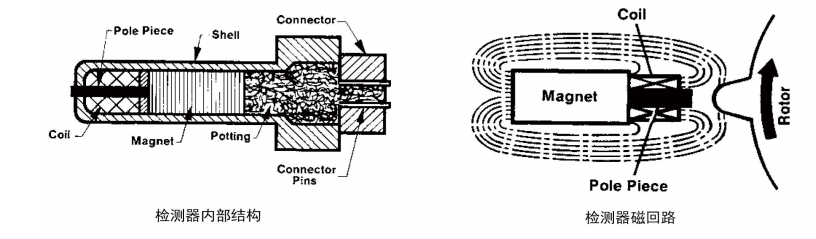

涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值.
特点
● 安装有高可靠性的长寿命轴承
● 极好的重复性好，适合于配料
● 优秀的低流速测量性能
● 极快速响应，适合批量控制和配比控制场合的使用
● 多叶片结构的转子，精度高
● 蒸汽清洗允许
● 带高低报警功能，可以驱动继电器
● 具有10点非线性修正功能
● 标准RS485通讯(MODBUS协议)
● 模块化电路设计及丰富的自诊断功能，维修方便
● 紧奏型适用于设备安装
| 轴承种类适用的介质温度 | ||
| 轴承材质 | 温度范围 | 用途 |
| 440C不锈钢滚珠轴承 | ﹣40℃ to 120℃ | 非水介质 |
| 陶瓷轴颈轴承 | ﹣75℃ to 120℃ | 液体 |
| 石墨轴颈轴承 | ﹣75℃ to 160℃ | 液体 |
| 碳化钨轴颈轴承 | ﹣50℃ to 180℃ | 液体 |
应用
● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
● 润滑油、液压油等
● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
● 甲醛、酢酸、苛性钠、二硫化碳等
● 牛奶、咖啡等
● 导热油、热煤油等高温介质
技术参数
| 性能参数 | |
| 精度： | 0.5% of rate 和0.2% of rate 两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50 毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25% |
| 安装位置的影响： | 能确保传感器满管和保证前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从送电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | -29 to 120℃; -29 to 300℃(高温定制型） |
| 传感器本体材质： | AISI 304 SST，可选择316L |
| 叶轮及附件材质： | AISI 304 SST，可选择316L |
| 滚珠轴承材质： | 316L SST 轴承或陶瓷轴承 |
| 过程连接： | DIN PN10 to PN63 |
| 线圈阻抗： | 1600 ohm |
| 转换器参数 | |
| 环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
| 转换器外壳材质： | 低铜压铸铝 Nema 4X ,IEC60529 IP66 （标准），可定制不锈钢材质转换器外壳 |
| 转换器密封圈： | 橡胶 |
| 电源： | AC 86 to 265V ,50/60HZ,1A 快速熔断保险；DC 16.8V to 31.2V ，1A快速熔断保险；或者3.6V电池供电 |
| 通讯协议： | RS485通讯（MODBUS协议） |
| 防护等级： | IP65&IP68 |
| 电气接口： | 2个PG13.5 |
| 功率： | 3W |
| 输出： | 4 to 20 mA电流输出（用于瞬时流量），脉冲输出（用于总量） |
| 带高报警和低报警输出，二组常开触点，驱动能力：24VDC,30mA | |
选型指南
 |
 |
 |

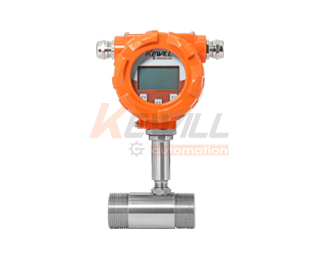

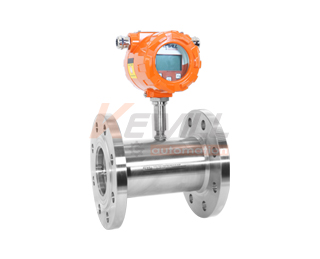

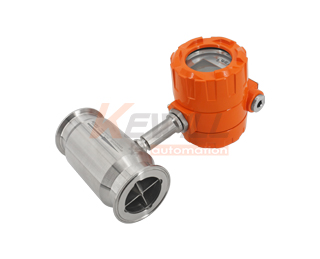

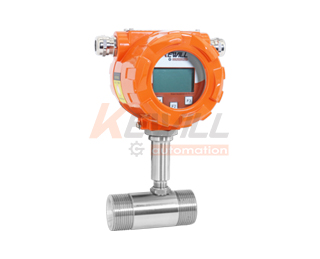

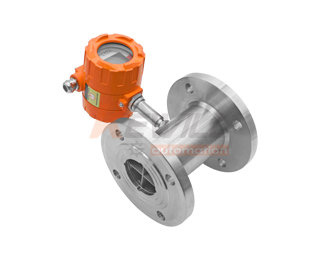

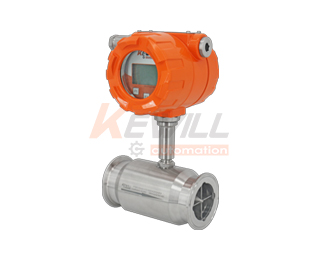

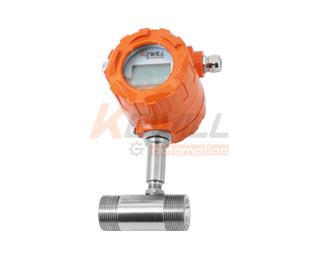

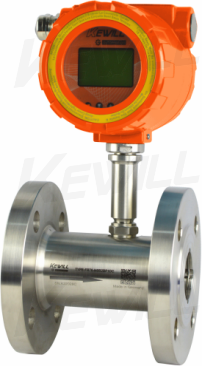

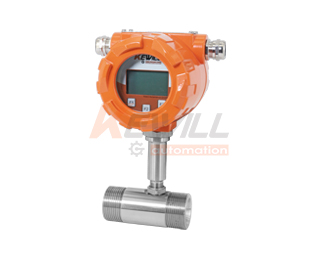

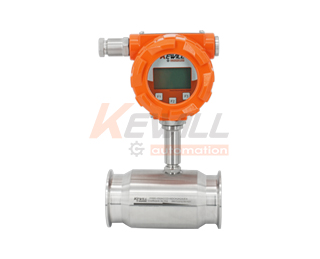

| FR80法兰型 | FR80卫生卡箍型 | FR80螺纹型 |
| 口径:DN10～DN250 | 口径:DN15～DN50 | 口径:DN4～ DN50 |
| 带自润滑轴承 | 带自润滑轴承 | 带自润滑轴承 |
| 精度：±0.5% / ±0.2% | 精度：±0.5% / ±0.2% | 精度：±0.5% / ±0.2% |
| 电源：AC 85～ 265 V | 电源：AC 85～265 V | 电源：AC 85 ～265 V |
| DC 16～36V | DC 16 ～36V | DC 16～36V |
| 输出：4 ～20 mA ，脉冲 | 输出：4 ～20 mA ，脉冲 | 输出：4 ～20 mA ，脉冲 |
| 带二组常开触点输出驱动： | 带二组常开触点输出驱动： | 带二组常开触点输出驱动： |
| 驱动：24V.DC,电流〈30 mA | 驱动：24V.DC,电流〈30 mA | 驱动：24V.DC,电流〈30 mA |
| 通讯：RS485 （Modbus) | 通讯：RS485 （Modbus) | 通讯：RS485 （Modbus) |
| 带10点非线性修正功能 | 带10点非线性修正功能 | 带10点非线性修正功能 |
| 带密度设置功能和可质量单位 | 带密度设置功能和可质量单位 | 带密度设置功能和可质量单位 |
| 低流速 0.1m/s | 低流速 0.1m/s | 低流速 0.1m/s |
| 快速响应型，响应时间50ms | 快速响应型，响应时间50ms | 快速响应型，响应时间50ms |
FR80传感器尺寸与流量范围
| 尺寸(mm) | 流量范围 | 尺寸(mm) | 流量范围 | ||||||||||||||||
| 最小m³/h | 最大m³/h | 最小m³/h | 最大m³/h | ||||||||||||||||
| 4 | 0.005 | 0.317 | 50 | 0.71 | 49.5 | ||||||||||||||
| 6 | 0.01 | 0.712 | 65 | 1.2 | 84 | ||||||||||||||
| 10 | 0.028 | 1.978 | 80 | 1.81 | 127 | ||||||||||||||
| 15 | 0.064 | 4.5 | 100 | 2.83 | 198 | ||||||||||||||
| 20 | 0.113 | 7.9 | 125 | 4.42 | 309 | ||||||||||||||
| 25 | 0.177 | 12.4 | 150 | 6.36 | 445 | ||||||||||||||
| 32 | 0.289 | 20.3 | 200 | 11.3 | 792 | ||||||||||||||
| 40 | 0.452 | 31.7 | 250 | 17.67 | 1236 | ||||||||||||||
选型表
| FR80- | 涡轮式流量计 | ||||||||||
| 通径 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 (DN300等特殊管径约定交货) | |||||||||||
| 输出信号 | |||||||||||
| 脉冲+4 to 20mA电流信号 | |||||||||||
| 脉冲+0 to 5V电压信号 | |||||||||||
| 高点低点常开触点信号(开关量全量程设定) | |||||||||||
| 连接方式 | |||||||||||
| 螺纹密封连接 | |||||||||||
| 法兰式连接 | |||||||||||
| 卫生级卡箍连接 | |||||||||||
| 快速密封软管接头 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% (适用于DN15以上管路) | |||||||||||
| 精度0.5% (适用于DN10以上管路) | |||||||||||
| 精度1.0 | |||||||||||
| 耐压等级 | |||||||||||
| EN 1092-1(DIN)PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||
| EN 1092-1(DIN)PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| EN 1092-1(DIN)PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||
| EN 1092-1(DIN)PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| EN 1092-1(DIN)PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||
| EN 1092-1(DIN)PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||
| EN 1092-1(DIN)PN250 | JIS 10K | ||||||||||
| EN 1092-1(DIN)PN400 | JIS 20K | ||||||||||
| 产品应用地特殊标准 | |||||||||||
| 系统供电方式 | |||||||||||
| 12 to 24V DC | |||||||||||
| 86 to 265V AC | |||||||||||
| 3.6V锂电池 （仅供脉冲信号或显示用选择) | |||||||||||
| 接液本体材质 | |||||||||||
| 不锈钢1.4301(304) | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 内部叶轮与附件材质 | |||||||||||
| 403F不锈钢 | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| 轴承材质 | |||||||||||
| 不锈钢440C滚珠轴承(非水环境) | |||||||||||
| 陶瓷轴颈轴承 | |||||||||||
| 石墨轴颈轴承 | |||||||||||
| 碳化钨轴颈轴承 | |||||||||||
| (特殊备选项)VARIO | |||||||||||
| 特殊参数定制款 | |||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||
