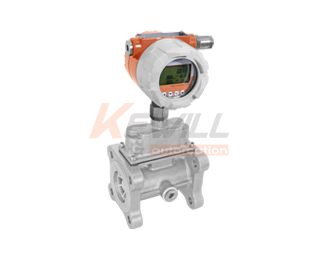

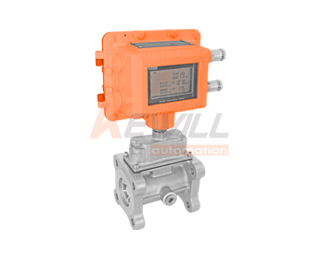

FR90气体涡轮流量计原理,结构
当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作 用下，涡轮克服阻力矩和磨擦力矩开始转动。当力矩达到平衡时，转速稳定，涡轮的转速与 气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲发生器输出 频率与流速成正比的脉冲信号。体积修正仪中的微处理器对脉冲信号进行计数和计算处理得 到气体的标准体积流量并进行累积得到标准体积总量。
FR90气体涡轮流量计特点
●内置电池组，外部供电缺失内部数据可长期保存
●采用微功耗高新技术，内外电源均可工作，内电池可连续使用五年以上
●通过 RS485 接口与数据采集器配套可组成 GPRS 无线数据传输系统，方便实现自动化 管理。RS485 通信协议符合 MODBUS 规范。
●表头可 180°随意旋转，安装方便。
●独立式机芯设计，互换性好、维护方便。
FR90气体涡轮流量计技术参数
| 使用条件 | |
| 环境温度： | -30℃～+60℃； |
| 大气压力： | 70kPa～106kPa； |
| 介质温度： | -20℃～+80℃； |
| 相对湿度： | 5%～95%。 |
| 环境温度的影响： | 超过工作温度范围是±0.25% |
| 精度等级： | |
| 1.0级 | Qmin～0.2Qmax ±1.0% |
| 0.2Qmax～min ±2.% | |
| 1.5级 | Qmin～0.2Qmax ±1.5% |
| 0.2Qmax～min ±2.5% | |
| 实时数据存贮功能 | |
| 起停记录： | 最近的 2000 次启停时间、总量、净流量记录。出厂默认项。 |
| 日记录： | 最近 2000 天的日期、零点时刻的温度、压力、标准体积流量和总量记录。 |
| 电气性能指标 | |
| 外部电源： | +24VDC±15% |
| 内部电源： | 1 组 3.6V 锂电池 |
| 整机功耗: | 外部电源，＜1W。内部电源，平均功耗≤1mW,连续五年 |
| 脉冲输出方式: | 工况脉冲信号高电平≥20V，低电平≤1V。 |
| 通信模式: | RS485 通信（采用光电隔离 RS485 通信模块）远传显示介质的温度、压力和经温度、压力修正后的标准体积流量和标准体积总量 |
| 防爆功能: | ExdⅡBT4 |
| 防护等级： | IP65 |
|
标准状态条件下量程参数 |
|
外形尺寸
流量计典型误差曲线
流量计典型压力损失曲线
流量计的压力损失 按以下公式(1)计算流量计在工作状态下的压力损失△P，流量计的最大压力损失必
须满足条件(2)方可保证流量计能正常使用，当压损不满足以下公式时，应选较大规格。
压力
损失可用下式计算：
式中：
ρn ：被测气体在标准状态(20℃，101.325kPa)下的密度;ΔP1：在同样的工况流量下，当介质为密度 1.205kg/m3 的干空气时流量计的压力损失(由图 3查得);
Pa ：当地大气压(kPa);
Pg ：介质表压力(kPa);
Pn ：标准大气压(101.325kPa)
Tn ：标准状态下绝对温度(293.15K)
Tg ：介质工况条件下绝对温度(273.15+t)K Zn、
Zg ：分别为标况和工况下的气体压缩系数。压损应满足条件：P1-△Pmax≥PLmin ……………………….(2)式中：P1： 在最大流量时介质的最低工作压力;△Pmax： 流量计在工作状态下最大流量时的最大压力损失;PLmin：用(燃)气具使用所要求的最低入口压力。
FR90流量范围与压力对照表
| FR90- | 气体涡轮式流量计 | |||||||||||
| 通径 | ||||||||||||
| DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 | ||||||||||||
| 应用量程区间（精确标定） | ||||||||||||
| A范围压力值下量程区间 | ||||||||||||
| B范围压力值下量程区间 | ||||||||||||
| C范围压力值下量程区间 | ||||||||||||
| 连接方式 | ||||||||||||
| 法兰式连接 | ||||||||||||
| 精度 | ||||||||||||
| 精度1.0% | ||||||||||||
| 精度1.5% | ||||||||||||
| 精度2.0% | ||||||||||||
| 耐压等级 | ||||||||||||
| EN 1092-1(DIN) PN10 | A150 | ASME B16.5(ANSI)CLASS150 | ||||||||||
| EN 1092-1(DIN) PN16 | A300 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| EN 1092-1(DIN) PN25 | A600 | ASME B16.5(ANSI)CLASS600 | ||||||||||
| EN 1092-1(DIN) PN40 | A900 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| EN 1092-1(DIN) PN63 | A1500 | ASME B16.5(ANSI)CLASS1500 | ||||||||||
| EN 1092-1(DIN) PN100 | A2500 | ASME B16.5(ANSI)CLASS2500 | ||||||||||
| EN 1092-1(DIN) PN250 | J10 | JIS 10K | ||||||||||
| EN 1092-1(DIN) PN400 | J20 | JIS 20K | ||||||||||
| 产品应用地特殊标准 | ||||||||||||
| 系统供电方式 | ||||||||||||
| 12 to 24V DC | ||||||||||||
| 86 to 265V DC | ||||||||||||
| 3.6V锂电池（仅供脉冲信号或显示用选择） | ||||||||||||
| 接液本体材质 | ||||||||||||
| 不锈钢1.4301(304) | ||||||||||||
| 不锈钢1.4435(316L) | ||||||||||||
| 内部叶轮与附件材质 | ||||||||||||
| 430F不锈钢 | ||||||||||||
| 不锈钢1.4435(316L) | ||||||||||||
| 哈氏合金C | ||||||||||||
| 轴承材质 | ||||||||||||
| 不锈钢440C滚珠轴承(非水环境) | ||||||||||||
| 陶瓷轴颈轴承 | ||||||||||||
| 信号类型 | ||||||||||||
| 脉冲+4 to 20mA电流信号 | ||||||||||||
| 脉冲+RS485通讯 | ||||||||||||
| (特殊备选项)VARIO | ||||||||||||
| 特殊参数定制款 | ||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||||||||||||
