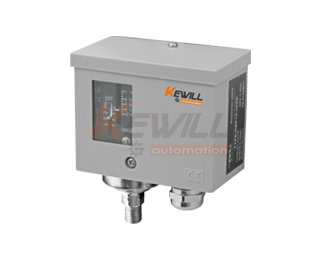

KBP10系列波纹管式压力开关
类型： 机械在线式
特点： 结构紧凑，测量范围广（0…30bar)，高重复性, 迟滞可调，接点镀银。
应用： 水气油管路压力大小监控
- 拨打热线立享优惠
- 021-54430662
本月优惠报价
流量识别
- > 柱塞式流量开关
- > 挡片式流量开关
- > 电磁流量计
- > 涡轮流量计
- > 电子式流量监控器
- > 流量显示器
- > 涡轮流量计
- > 涡街流量计
- > 超声波流量计
- > 浮子流量计
- > 齿轮流量计
- > 质量流量计
- > 流量积算仪
压力识别
温度识别
液位识别
物位识别
环境分析
- 产品概述
- 规格参数
- 结构说明
- 选型指南
KBP10系列波纹管式压力开关原理，结构
KBP10压力开关内置波纹管和机械结构，当系统压力上升或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通过杠杆推动开关动作，切断或接通控制回路。
KBP10系列波纹管式压力开关特点
结构紧凑，测量范围广(0…30bar)，高重复性, 迟滞可调，接点镀银。
KBP10系列波纹管式压力开关应用
可用于水、油、气体压力的测量。
KBP10参数表
| 型号 | 调节范围 | 可调迟滞 | 设定误差 | 重复性 | ||||||||
| (bar) | (bar) | (bar) | (bar) | |||||||||
| KBP10-06M12 | 0~6 | 0.4~1.5 | ±0.3 | 16 | ||||||||
| KBP10-10M12 | 0~10 | 0.5~2 | ±0.3 | 17 | ||||||||
| KBP10-12M12 | 5~12 | 0.1~4 | ±0.5 | 33 | ||||||||
| KBP10-16M12 | 5~16 | 0.1~4 | ±1.0 | 33 | ||||||||
| KBP10-20M12 | 5~20 | 0.1~4 | ±1.0 | 33 | ||||||||
| KBP10-30M12 | 5~30 | 0.2~0.8 | ±1.5 | 33 | ||||||||
参数表 二
| 测量范围： | 详见参数表一 | ||||||||||
| 迟滞： | 详见参数表一 | ||||||||||
| 误差: | 详见参数表一 | ||||||||||
| 输出: | 常开 ＋常闭 接点镀银 | ||||||||||
| ≤ DC 24V , 3A | |||||||||||
| ≤ AC 125V , 8.5A | |||||||||||
| ≤ AC 250V , 4.5A | |||||||||||
| 介质温度: | -30…100℃ | ||||||||||
| 防护等级： | IP54 | ||||||||||
| 接线方式: | 端子接线 | ||||||||||
| 接口螺纹： | M12×1.25&ZG1/8 | ||||||||||
| 材料: | 触液部分： 黄铜镀镍 | ||||||||||
| 外壳： NBR | |||||||||||
接线图
适用介质
尺寸图
选型表
| KBP10- | 波纹管式压差开关 | |||||
| 可调范围 | ||||||
| 0~6bar | ||||||
| 0~10bar | ||||||
| 5~12bar | ||||||
| 5~16bar | ||||||
| 5~20bar | ||||||
| 5~30bar | ||||||
| 接口螺纹 | ||||||
| 外螺纹 M12×1.25 | ||||||
| 外螺纹ZG1/8 | ||||||
| 外螺纹G7/16 | ||||||
| 上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息 | ||||||
