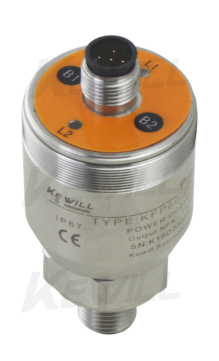

  • KFP60 (1)
  • KFP60 (2)

KFP60电子压力开关

    类型： 压力开关

    特点：

    应用：

拨打热线立享优惠
021-54430662
优惠报价本月优惠报价

流量识别

压力识别

温度识别

液位识别

物位识别

环境分析

  • 产品概述
  • 规格参数
  • 结构说明
  • 选型指南

    产品描述

    KFP60电子压力开关是集压力测量，输出、控制于一体的压力测控产品。输出信号由高精度，低温漂的放大器放大处理，经过运算处理的信号控制2路开关，对控制系统压力进行测控。该开关为全电子结构。

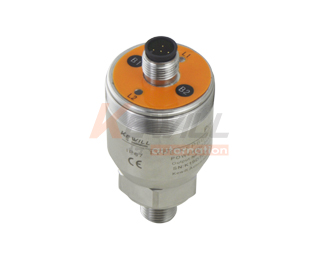

    KFP60电子压力开关

    产品应用

    对316不锈钢无腐蚀的气体、液体压力测量应用于石油、化工、冶金、电力、水文等工业过程现场船舶及其航空工业领域液压及气动控制系统开关动作值全量程设定设定可调IP67防护回差可设定（软件与通讯接口设置）。
    KFP60电子压力开关




    技术参数

    外形结构(单位:mm)
      -1 to 0bar
    量程范围: 1 to 1000bar
    控制精确度: ≤±0.5%
    长期稳定性: ±0.2%F.S/年
    工作温度: -20℃ to 80℃
    贮存温度: -10℃ to 40℃
    供电电源: 24V±20%DC
    开关类型: NPN或PNP
    压力接口: G1/4&M20× 1.5或用户自选
    外壳材质: 不锈钢1.43.1(304)
    膜片材质: 316L
    O型密封圈: 氟橡胶
    电缆: 聚氯乙烯
    外壳防护等级: IP67


    电气连接

    开关点设置
    B1 输出1设置按钮
    B2 输出2设置按钮
    L1 输出1状态指示灯
    L2 输出1状态指示灯

    设定输出1示例：
    开关点输出设定 管道或容器加压到适当压力，长按B1键3秒，当L1指示灯闪烁时，再短按B1键，当前压力值将被记录为开关设定值
    常开或常闭的设定 按下B1并保持10秒，当L1指示灯闪烁时，释放B1,此时输出性质被切换（常开变为常闭或常闭变为常开）


    标准范围代码表（单位 bar）
    范围值 表压代码 绝压代码   范围值 表压代码 绝压代码
    0…1bar GB1 AB1 0…80bar GB80 AB80
    0…2.5bar GB2.5 AB2.5 0…100bar GB100 AB100
    0…5bar GB5 AB5 0…160bar GB160 AB160
    0…10bar GB10 AB10 0…250bar GB250 AB250
    0…16bar GB16 AB16 0…400bar GB400 AB400
    0…20bar GB20 AB20 0…600bar GB600 AB600
    0…50bar GB50 AB50 0…1000bar GB1000 AB1000
    注：若所需压力范围不在标准列表中， 可按客户要求标定。 例如所需压力范围：表压0…25 bar ，可将压力范围代码写为GB25。

    选型表

    KFP60- 电子压力开关
      压力范围
        负压-1 to 0barC0…40~200Kpa
        表压（量程见量程代码表此项为常规应用选型）（*）
        绝压（量程见量程代码表）D0…0.16~1000Kpa
                      接口螺纹（外螺纹）
        G1/4(*)
        G1/2
        M20X1.5
                     输出信号类型
        2路开关量输出（NPN）
        2路开关量输出（PNP）
                    类型
                     M12航空接插线（2米）
        M12航空接插件(金属自接线柱+屏蔽线5米）
    上诉选型表不含选型代码，如需代码请联系我们或填写阁下的信息
