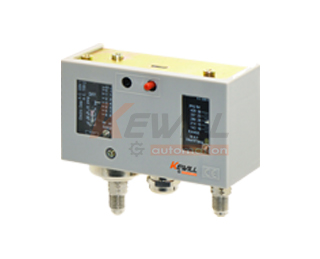

KBP30系列波纹管式双点压力开关

类型： 机械在线式

特点： 可视化现场设定，结构紧凑，测量范围广（0…30bar)，高重复性, 迟滞可调，接点镀银，双信号点输出...

应用： 水气油管路压力大小监控

拨打热线立享优惠
021-54430662

本月优惠报价

流量识别

压力识别

温度识别

液位识别

物位识别

环境分析

产品概述
规格参数
结构说明
选型指南

KBP30系列波纹管式双点压力开关原理，结构

KBP30系列压力开关内置波纹管和机械机构，当系统压力上升或下降时，相应的调节弹簧和波纹钢产生伸张或收缩位移，通过杠杆推动开关动作，切断或接通控制回路。

KBP30系列波纹管式双点压力开关特点

结构紧凑，测量范围广(0…30bar)，高重复性, 迟滞可调，接点镀银。

KBP30系列波纹管式双点压力开关应用

可用于：水、油、气体压力的测量。

参数表

型号

调节范围

可调迟滞

设定误差

耐压

(bar)

(%)

(bar)

KBP30-11M12

5…30

3…10

±1.5

5…30

3…10

±1.5

KBP30-12M12

0.7…6

0.6…4

±0.3

5…30

3…10

±1.5

技术参数

测量范围：			详见下表
迟滞：			详见下表
误差:			详见下表
输出:			常开＋常闭接点镀银
			≤ DC 24V , 　3A
			≤ AC 125V , 8.5A
			≤ AC 250V , 4.5A
介质温度:			-45…120℃
防护等级：			IP54
接线方式:			端子接线
接口螺纹：			M12×1.25&ZG1/8
材料:			触液部分：黄铜镀镍
			外壳： NBR

接线图

适用介质

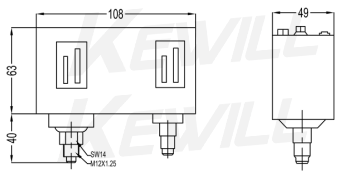

尺寸图

选型表

KBP30-	波纹管式双点压力开关
	可调范围
		5~30bar（动作点一）
		可调范围
			5~30bar（动作点二）
			0.7~66bar（动作点二）
			接口螺纹
				外螺纹 M12×1.25
				外螺纹 ZG1/8
上述选型表不含选型代码，如需代码请联系我们或填写阁下的信息
